AA规格圆柱型干电池单体结构三维建模

　　在消费电子、小型便携设备、工业测控手持终端的供电方案选型中，AA规格圆柱电池是应用覆盖范围极广的标准化供电单元，本次建模完整还原了该类电池的实体结构与外形边界，可直接用于设备电池仓的干涉校验、装配模拟以及产品展示类场景的素材调用。从实际工程应用场景来看，这类圆柱电池常被用于无线键鼠、手持测量仪器、家用遥控器、低功耗工业传感节点、儿童电动玩具等产品的供电模块，结构设计人员在开发上述产品的电池仓结构时，需要精准的电池三维模型来核对仓体内壁与电池外壳的间隙、正负极接触弹片的压缩行程、电池装入取出的操作空间，避免出现装配干涉、接触不良、取放卡滞等实际生产使用中的问题。

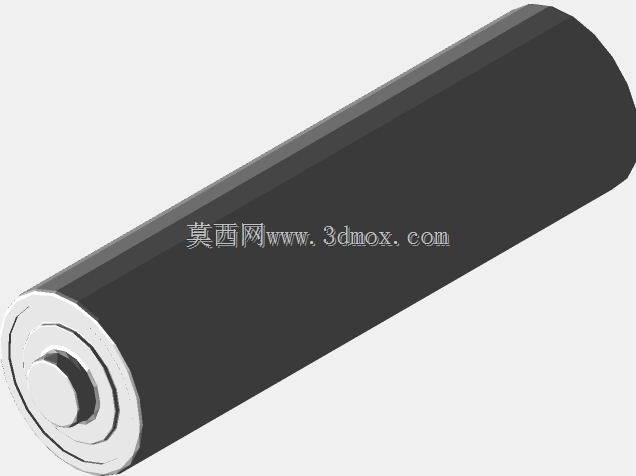

　　该模型按照AA电池的通用标准尺寸构建，整体为规则圆柱形态，外壳做了等厚薄壁处理，还原了钢壳材质的壁厚特征，正极一端为凸起的金属端帽结构，负极一端为平整的金属底盖，建模过程中对正负极的凸起高度、端帽圆角、外壳滚花防滑区域都做了细节还原，能够匹配绝大多数标准化AA电池仓的设计校验需求。设计思路上，没有做过度的内部电化学结构还原，而是聚焦于结构设计人员最需要的外部装配特征，将外壳、正极端帽、负极底盖作为独立的实体特征构建，方便设计人员根据需求做剖切展示、材质区分渲染，同时所有特征都采用参数化草图构建，圆柱母线、端帽凸台、底盖平面都保留了完整的参数关联，后续如果需要适配不同厂商的AA电池尺寸公差，只需要修改对应草图的直径、长度参数即可快速调整，不需要重新构建整体特征。

　　从安装边界来看，模型严格遵循通用AA电池的外形尺寸规范，圆柱外径控制在常规量产产品的公差带中位值，整体长度匹配标准电池仓的深度要求，正极凸起的高度符合接触弹片的常规压缩行程设计范围，负极平面的平面度特征也做了还原，能够模拟电池装入仓体后负极与弹簧接触片的贴合状态。在实际结构设计工作中，很多新手设计师容易忽略电池模型的细节精度，比如正极凸起的圆角、外壳的脱模斜度，导致开模后出现电池装不进去或者接触不良的问题，这个模型在构建时特意参考了市面上主流品牌AA电池的实测尺寸，将容易出现公差累积的特征都做了中位值处理，既可以用于产品开发阶段的装配校验，也可以用于产品宣传动画中的电池安装演示、电商产品的爆炸图制作，还能作为教学场景中标准化圆柱零件建模的练习案例。

　　模型的外壳曲面做了连续G1过渡处理，没有碎面、尖角等不利于后续渲染或者3D打印的特征，如果需要做3D打印的手板验证电池仓尺寸，直接导出实体模型就可以用于切片打印，不需要额外做曲面修复。另外，模型在正负极的特征区分上做了明确的结构差异，正极的环形凹槽、端帽与钢壳的衔接台阶都做了还原，能够清晰区分正负极方向，方便在装配模拟中核对电池装入的极性是否正确，避免出现极性装反的设计失误。对于做便携设备结构设计的工程师来说，精准的电池模型是电池仓设计的基础，这个模型剔除了不需要的内部电化学层结构，只保留结构设计必需的外部实体特征，文件轻量化程度高，在大型装配体中调用不会出现卡顿问题，同时特征树清晰可编辑，能够根据不同项目的公差要求快速调整尺寸参数，适配不同厂商电池的尺寸差异。
