带编码器布勒直流电机31x51结构

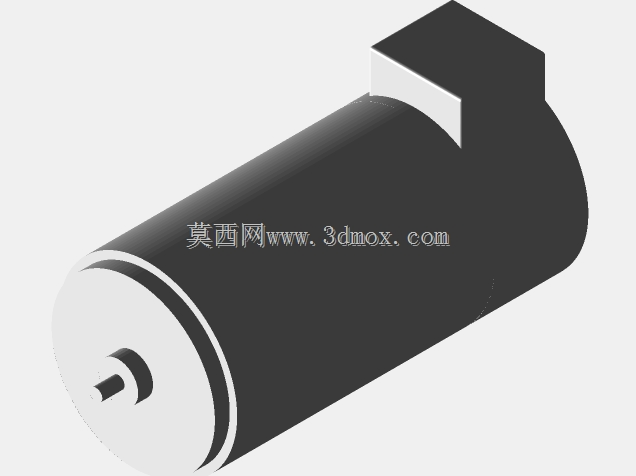

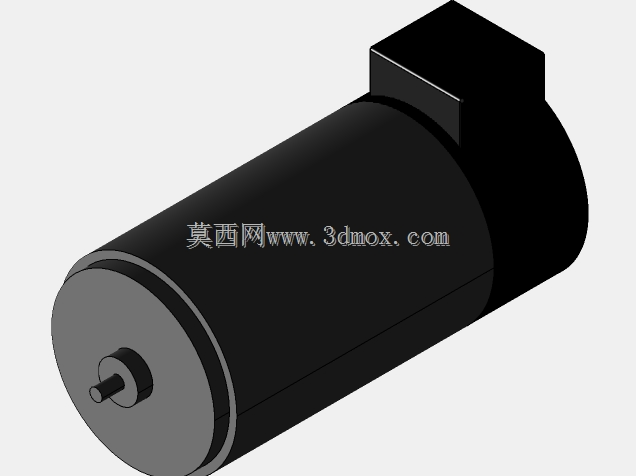

　　在小型自动化执行机构、精密检测设备、便携工业机具的动力选型环节，这类带集成编码器的直流有刷电机一直是兼顾成本与控制精度的常用选项，本次呈现的31x51规格布勒直流电机结构，完整还原了量产机型的所有装配边界与外形细节，能直接用于设备整体布局的干涉校验、传动链路的匹配计算。从实际应用场景来看，这类小外径直流电机常被用在小型输送辊道驱动、实验室自动进样机构、手持电动拧紧工具、医疗设备的微量进给单元上，后端集成的编码器不需要额外加装支架与联轴器，能直接输出转子的实时位置与转速信号，省去了外置检测元件的安装调试步骤，也避免了额外连接件带来的传动间隙，对于安装空间局促的紧凑型设备来说，这种集成化设计能大幅压缩动力段的轴向尺寸。

　　从结构设计思路上看，这款电机采用经典的圆筒式机壳结构，31mm的外径属于小功率直流电机的常规尺寸段，51mm的机身长度对应了特定的绕组参数与输出扭矩区间，能在12V/24V的常规低压供电场景下提供稳定的动力输出；机壳采用冷拉钢材质加工，表面做发黑防锈处理，既能够为内部定子磁钢提供可靠的磁路载体，也能作为整体结构的受力支撑件，前端的输出轴采用台阶式设计，轴端预留了安装传动齿轮、同步带轮的配合轴径，轴伸长度经过精准核算，既保证传动件安装后不会与前端盖发生摩擦，也不会因为轴伸过长导致径向负载过大时出现轴变形。

　　后端的编码器模块与电机后端盖采用一体式装配设计，编码器的防护外壳与机壳外径保持齐平，不会额外增加径向安装尺寸，编码器的信号输出线缆从后端盖的侧方出线孔引出，出线位置做了防弯折护套设计，能避免设备运行过程中线缆反复弯折导致的线芯断裂。在安装边界层面，这款电机的前端盖预留了两个对称的安装通孔，孔位间距与31mm外径系列电机的通用安装尺寸完全兼容，用户在做设备迭代替换时不需要重新加工安装板，能直接替换同规格的其他品牌同尺寸电机；输出轴的同轴度、机壳与安装面的垂直度都按照量产工业级电机的公差要求做了还原，在做三维装配时可以直接参考这些公差值预留配合间隙，避免实际装配时出现干涉。

　　从功能特性上看，集成的编码器属于增量式检测元件，能实时反馈电机的转速与转动圈数，配合对应的直流电机驱动器可以实现精准的转速闭环控制，也能完成简单的位置定位动作，相比不带编码器的普通直流电机，它的转速控制精度能提升一个数量级，不会因为负载波动出现明显的转速跌落，适合那些对运行速度稳定性有要求的传动场景。在建模细节上，整个模型还原了电机的所有外部结构特征，包括机壳表面的工艺接缝、前端盖的固定压痕、输出轴的卡簧槽、后端编码器的接线标识位置，没有做过度的简化处理，结构工程师在做设备整体装配时，可以直接调用这个模型完成动力段的布局，不需要再额外测绘实物尺寸，能大幅缩短前期方案设计的周期；同时模型的各个零件都做了独立的分层处理，要是需要做电机内部的结构展示、或者做定制化的改型设计，也能基于现有模型快速调整对应的尺寸参数，比如修改轴伸长度、调整出线方向、更改安装孔位的规格，都不需要从零开始建模。另外要注意的是，这类小尺寸直流电机的输出轴径向负载有明确的限值，在做传动结构设计时，要尽量让传动件的受力点靠近前端盖的轴承位置，减少轴的悬臂长度，避免长期运行过程中出现轴弯曲、轴承过早磨损的问题；编码器的信号线缆要和动力线缆分开布线，避免动力线的电磁干扰影响编码器的信号稳定性，这些实际工程中的注意点，在模型的结构布局上也能得到对应的参考，比如编码器出线位置和动力线的预留空间，模型里都留出了足够的布线间隙，方便工程师在做整体布线规划时参考。
