NEMA86规格步进电机带出线结构设计

　　做自动化设备结构选型的时候，NEMA86规格的步进电机是中大型负载传动场景里绕不开的部件，这次做的这个三维结构，完全是按照实际量产的同规格电机实物测绘建模的，没有做简化处理，所有和安装、干涉校验相关的结构都做了1:1还原。先从实际应用场景说，这类电机常用在数控雕刻机的Z轴进给、中型皮带输送机的主动辊驱动、自动化包装线的推料机构动力源、立式注塑机的送料工位传动上，这些场景的共同特点是需要保持低速大扭矩输出，同时安装空间有明确边界，不能出现结构干涉，所以建模的时候所有尺寸都严格按照实际安装边界来做。

　　先讲安装边界的处理，电机的前端安装法兰是标准NEMA86尺寸，安装孔位的中心距、止口的直径与深度、输出轴的直径与轴伸长度、键槽尺寸都完全符合行业通用安装规范，做设备设计的时候直接调用这个模型，不需要再反复核对安装孔位是否匹配标准安装座，能省不少校核的时间。输出轴的轴肩位置、卡簧槽结构也都做了还原，连轴器选型的时候可以直接在装配体里匹配对应规格的连轴器，不用担心轴伸长度不够或者轴肩和连轴器端面干涉的问题。

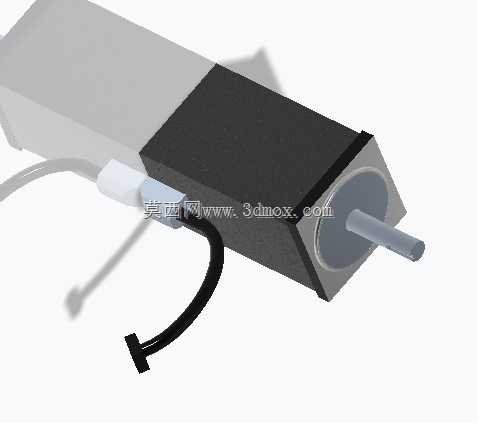

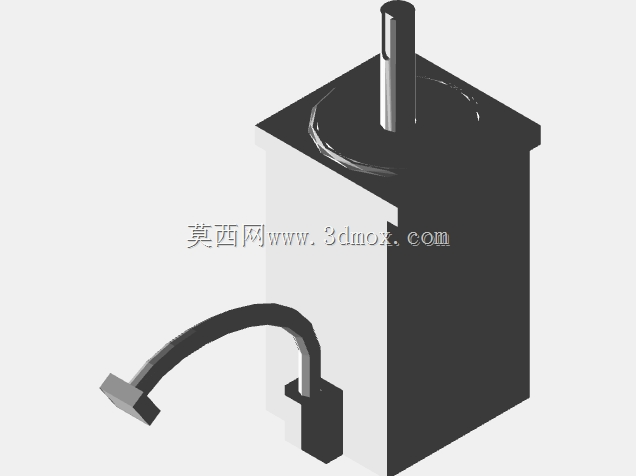

　　再说到功能特性对应的结构设计，电机尾部的出线结构是很多通用模型容易忽略的点，实际现场布线的时候，出线方向、线缆的弯折半径直接影响设备的布线整洁度和线缆使用寿命，这个模型里把出线的护套、线缆的自然弯折形态都做了还原，线缆的长度预留了足够的接线余量，做电气布线设计的时候可以直接参考这个出线位置规划线槽走向，避免出现线缆长度不够或者和周边运动部件刮蹭的问题。电机本体的外壳是方形结构，四个侧面的平面度在建模的时候做了公差参考，实际安装的时候如果需要加装电机抱闸、外置编码器或者减速箱，侧面的安装基准面可以直接作为装配基准，不需要额外做基准转换。

　　设计思路上，没有为了减少模型面数去做过度简化，电机外壳的散热筋结构、端盖的固定螺丝位置、尾部出线的防水护套结构都完整保留，做设备整体渲染或者运动仿真的时候，这些细节能让整体装配效果更贴近真实设备状态，不会出现模型失真的问题。另外考虑到很多设计场景需要做干涉检查，模型里把电机本体的最大外轮廓尺寸都做了明确的边界约束，包括线缆自然下垂后的最大外凸尺寸，在做机架设计、护罩设计的时候，可以直接把这个模型作为空间占位参考，提前预留出足够的安装和维护空间，避免后期装配的时候出现电机和护罩、机架型材碰撞的问题。

　　从实际选型的角度说，这个结构模型还原了同规格电机的典型外形特征，不管是做单轴模组的动力端配套，还是做非标专机的动力源选型参考，都可以直接导入装配体使用，不需要再重新绘制电机轮廓。很多工程师做设计的时候随便找个简化的电机模型凑数，最后出加工件的时候才发现安装孔位对不上、轴伸长度不对、出线位置和其他部件干涉，返工会浪费大量时间，这个模型在建模阶段就把这些容易出问题的结构点都做了准确还原，能有效减少前期设计的校核工作量。另外电机本体的重量参数也可以参考同规格实物的重量做配重仿真，做设备整体重心校核的时候，这个模型的质量属性可以直接作为参考，不需要再额外设置配重块。

　　还有一个容易被忽略的细节，就是电机前端盖和输出轴之间的油封结构，模型里也做了对应的结构体现，在做有防尘、防切削液要求的设备设计时，可以参考这个位置的结构尺寸配套设计防尘罩或者密封结构，避免切削液、粉尘进入电机轴承位置，延长电机的实际使用寿命。出线位置的线缆弯折半径也符合工业布线的最小弯折半径要求，不会因为模型里的线缆弯折角度太小，误导实际布线的时候出现线缆折损的问题。
