可拼接式3D打印扎带固定拉紧垫套件

　　在电气柜布线、设备线束整理、桌面走线固定等场景里，扎带是最常用的线束捆扎耗材，但常规扎带捆扎后如果需要将线束固定在墙面、设备壳体、安装板表面时，往往会出现扎带滑动、固定点受力集中损伤线束、粘接面不平整导致固定失效的问题，这款可拼接的扎带拉紧垫就是针对这类实际工程痛点设计的固定辅件。

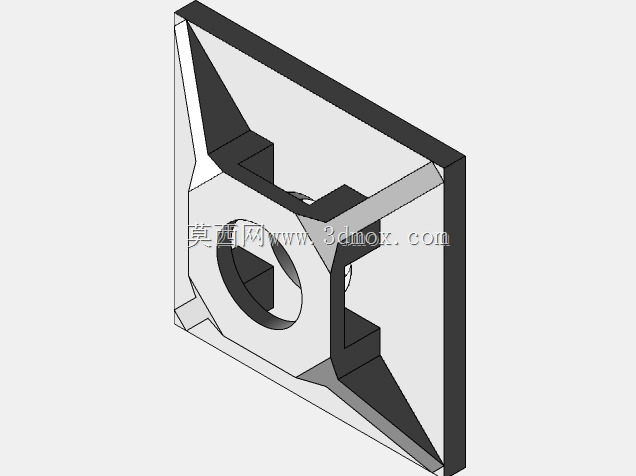

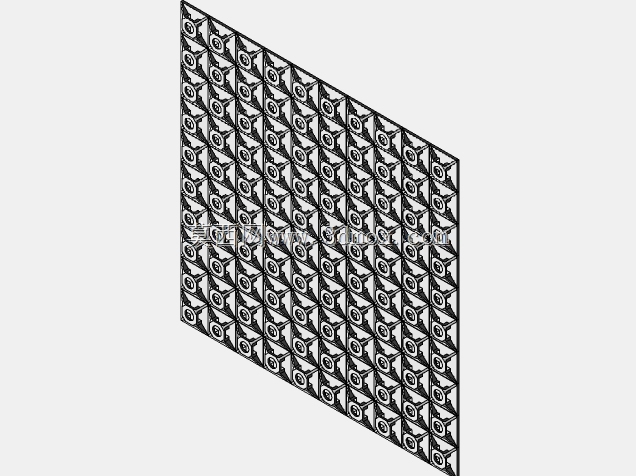

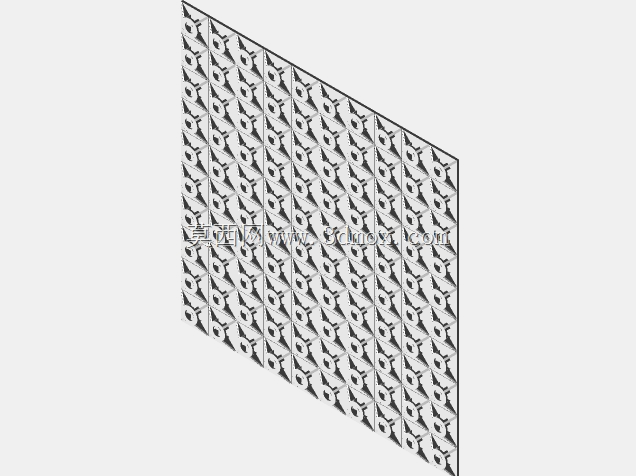

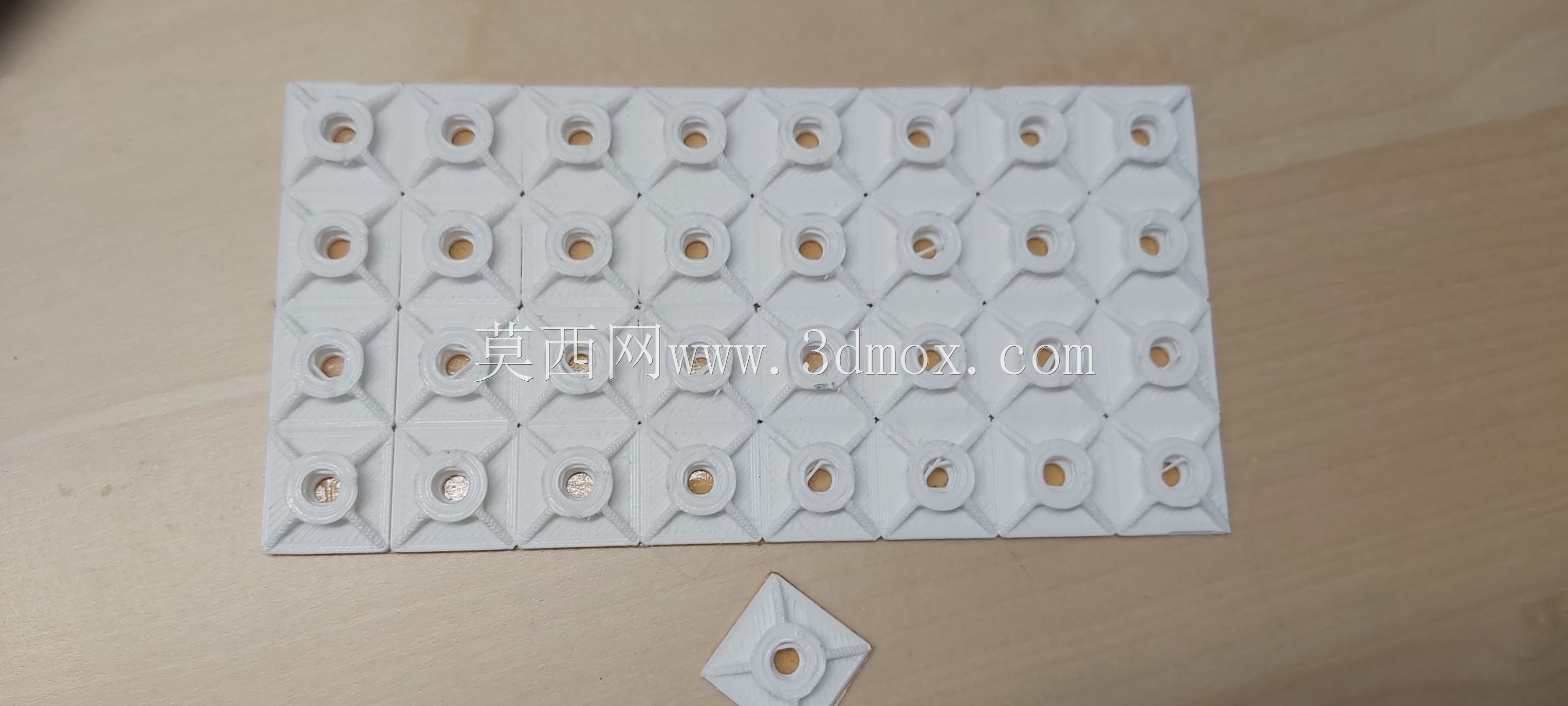

　　从结构设计来看，单个垫体采用菱形对称布局，中心预留适配M3规格螺丝的沉头安装孔，沉头深度刚好覆盖D=3mm、长度8mm的十字盘头螺丝头部，安装后螺丝端面不会突出垫体表面，避免剐蹭线束外层绝缘皮。垫体四周设计有可互相嵌合的拼接卡扣结构，相邻垫体可以通过边缘的凹凸卡位紧密拼接成任意面积的整块固定垫，既可以单块独立使用固定单根线束，也可以多块拼接组成大面积固定矩阵，适配多线束并排固定、整排线束沿墙面排布的使用需求，拼接后整体平整度误差控制在0.2mm以内，不会出现相邻垫体高低差导致的固定不稳问题。

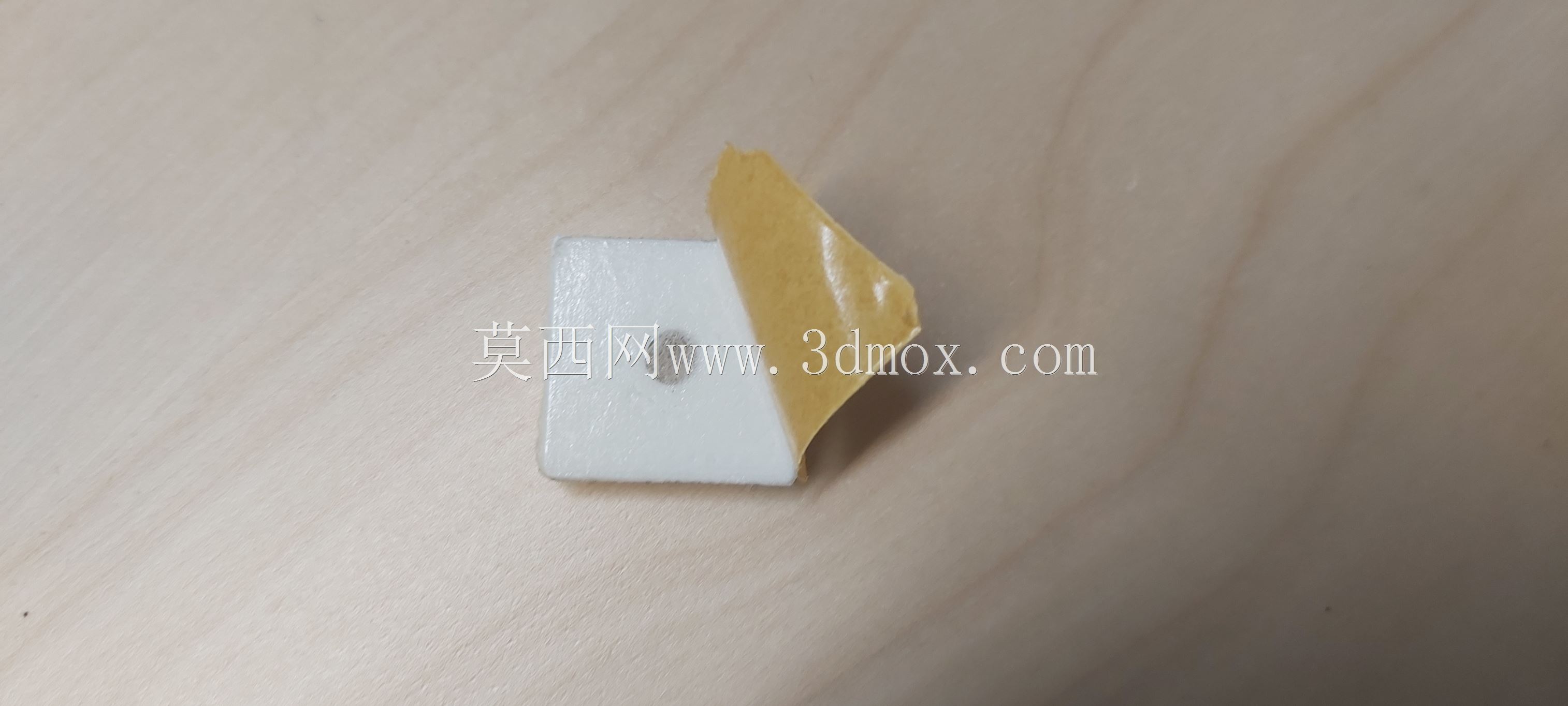

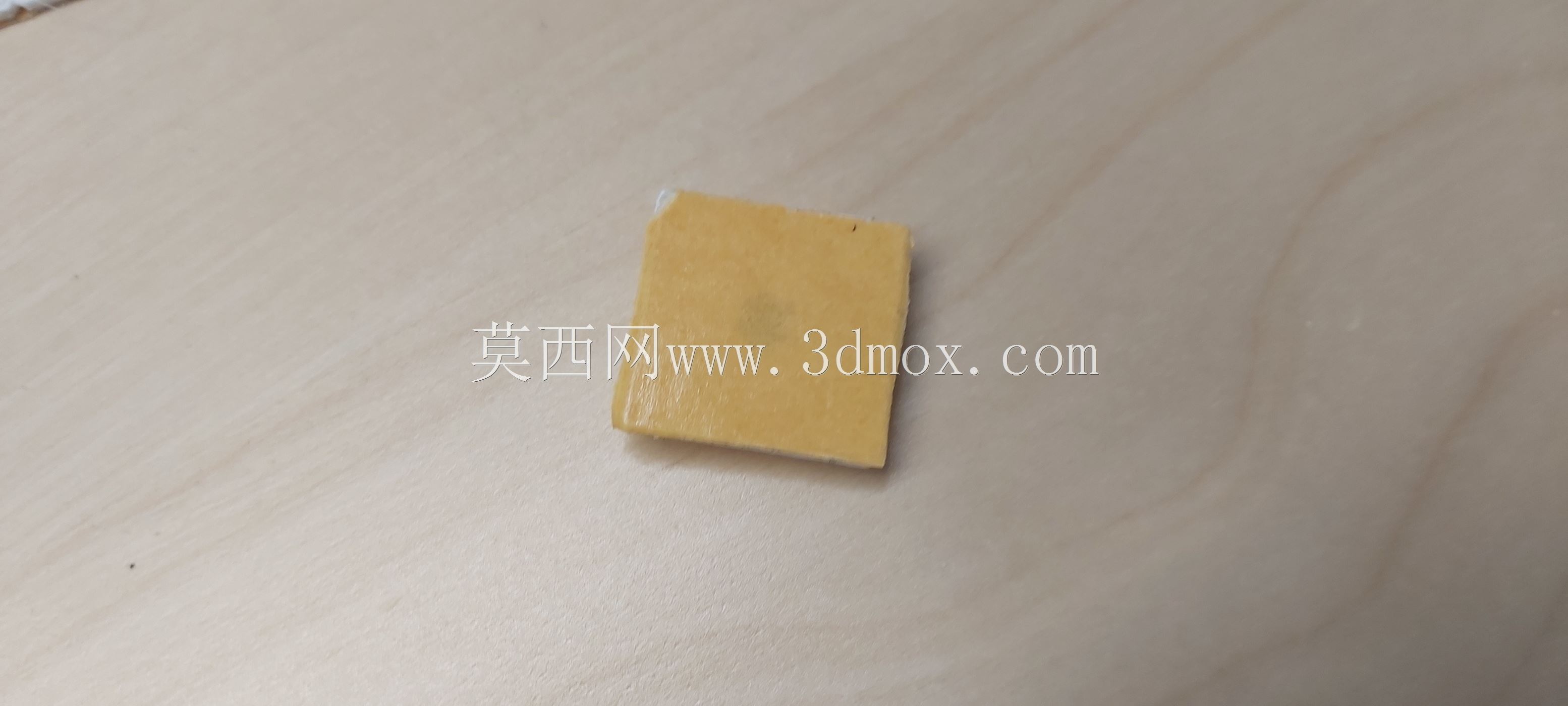

　　安装方式上做了双重适配设计，除了螺丝锁付的固定方式外，垫体背面设计有整面的平整贴合区，当安装面不允许打孔、或者是临时布线场景时，可以直接在背面粘贴双面泡棉胶，将垫体粘接在木质、塑料、金属、漆面等多种材质的安装面上，粘接面的粗糙度设计在Ra6.3左右，既可以保证双面胶的粘接附着力，又不会因为背面过于粗糙导致胶层出现空隙降低粘接强度。螺丝锁付的方式适合长期固定、设备内部有振动的使用场景，比如自动化设备内部的线束固定、电气柜内的走线固定，用M38螺丝将垫体锁在安装板上后，扎带穿过垫体中心的穿带孔捆扎线束，拉紧后扎带会卡在垫体中心的限位槽内，不会沿着垫体表面滑动，固定点的拉力可以直接传递到安装基体上，避免长期振动下扎带移位。

　　从实际使用的受力角度考虑，垫体中心的穿带孔做了圆角过渡处理，孔边缘的R角为1mm，扎带拉紧后不会被孔边的锐边切割损伤，有效提升扎带的使用寿命，避免长期受力下扎带从孔边断裂。垫体表面的加强筋结构沿着菱形对角线分布，既可以减少3D打印时的材料用量，又能保证垫体的整体结构强度，当扎带拉紧力达到50N时，垫体不会出现明显的形变，完全可以满足常规弱电布线、小型设备线束固定的受力需求。单块垫体的外形尺寸为20mm20mm，厚度为3mm，安装时如果采用螺丝固定，需要预留的安装边界为单块垫体外扩2mm的操作空间，多块拼接时相邻垫体不需要预留间隙，直接卡合即可，整体占用空间极小，不会在狭小的设备布线空间内造成干涉。

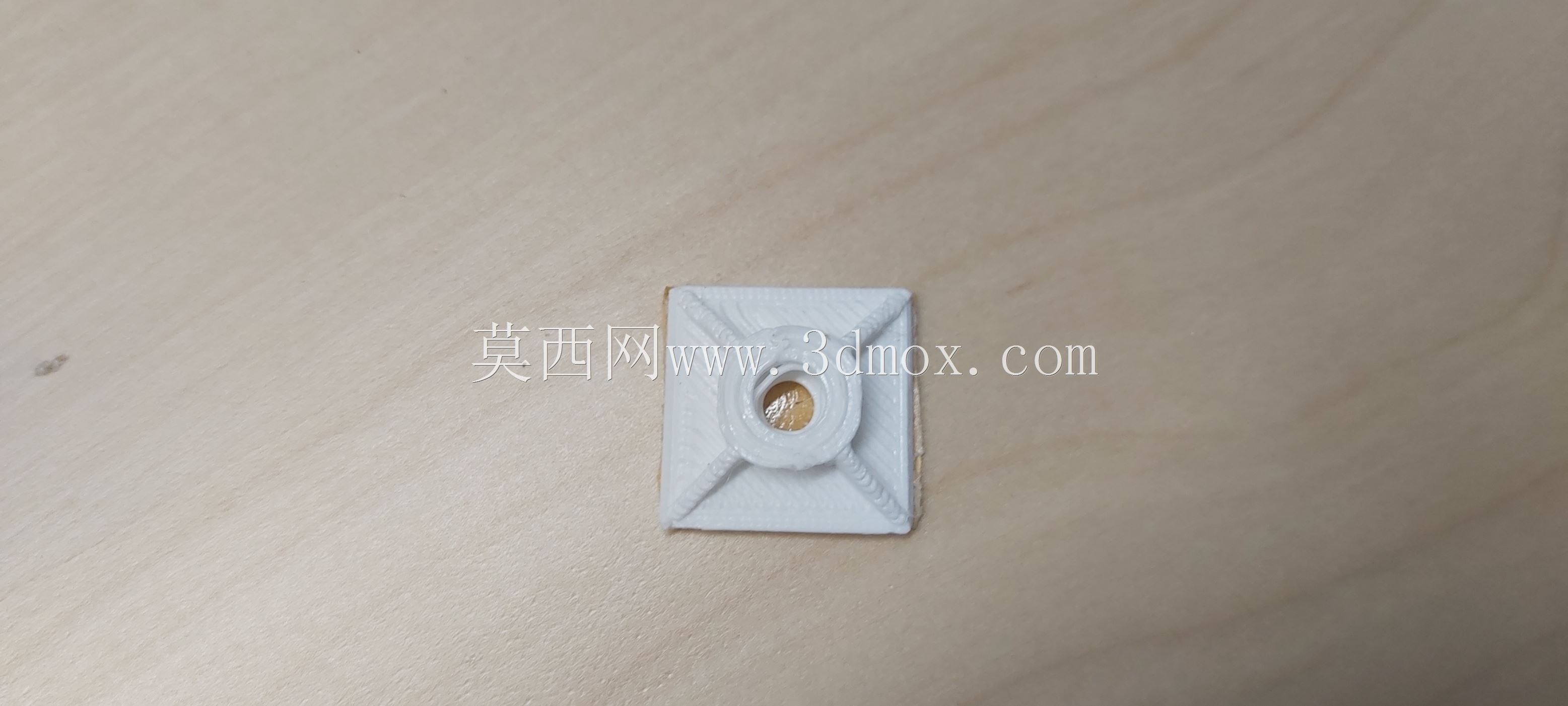

　　在实际的工程应用中，这类固定垫可以覆盖从家用桌面走线整理、工作室设备布线，到工业电气柜内线束固定、小型自动化设备走线固定的多类场景，相比传统的粘式扎带固定座，这款拼接式垫体的灵活性更高，不需要提前预估固定点的数量和排布，可以根据现场的线束走向临时拼接组合，适配不同宽度的线束束径，单块垫体可以适配宽度3mm以内的常规尼龙扎带，拼接后也可以使用更宽的扎带固定大束径的线缆。垫体的材质采用常规PLA或者ABS材料3D打印即可，打印时不需要额外添加支撑，摆放角度为背面贴打印平台，层厚设置0.2mm就可以达到足够的强度，打印完成后只需要去除少量的打印毛刺就可以直接投入使用，不需要后续的二次加工。针对户外使用场景，也可以选用ASA或者PETG材料打印，提升耐候性和抗老化性能，满足户外设备布线的固定需求。

　　设计时特意规避了传统扎带座固定尺寸单一、无法灵活组合的问题，通过模块化的拼接结构，让单个零件可以适配多种不同的使用场景，减少了不同规格固定座的备件种类，降低现场布线时的物料准备成本。垫体表面没有多余的装饰结构，所有结构都服务于安装固定和拼接的功能需求，没有冗余的设计元素，在保证结构强度的前提下尽可能压缩了零件的整体厚度，避免固定后垫体突出过高影响其他零部件的安装。
