HW-O39直流电机控制器适配安装支撑座

　　在小型直流驱动设备的电控系统搭建场景中，控制器的安装固定往往是容易被忽略却直接影响设备运行稳定性的环节，这款适配HW-O39型号直流电动机控制器的支撑结构，正是针对嵌入式安装、紧凑空间布局的需求设计的专用固定件。从实际应用场景来看，这类支撑件多用于小型自动化执行机构、桌面级数控设备、小型移动机器人的电控舱内部，这类场景普遍存在安装空间局促、电控元件排布密集、后期需要频繁检修接线的特点，常规的通用安装支架要么无法匹配控制器的外形轮廓，要么会占用过多舱内空间，挤压走线与散热的预留区域。

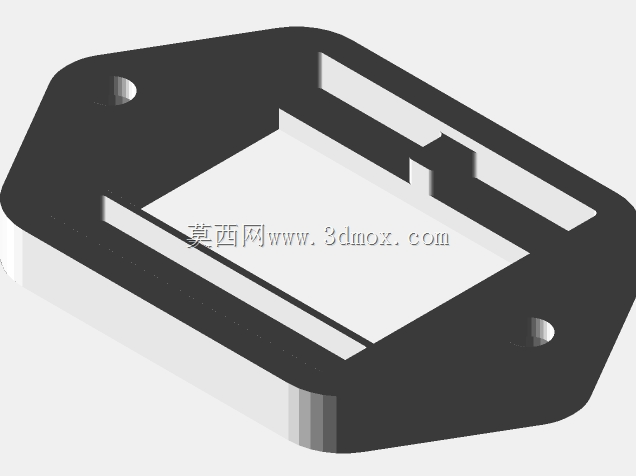

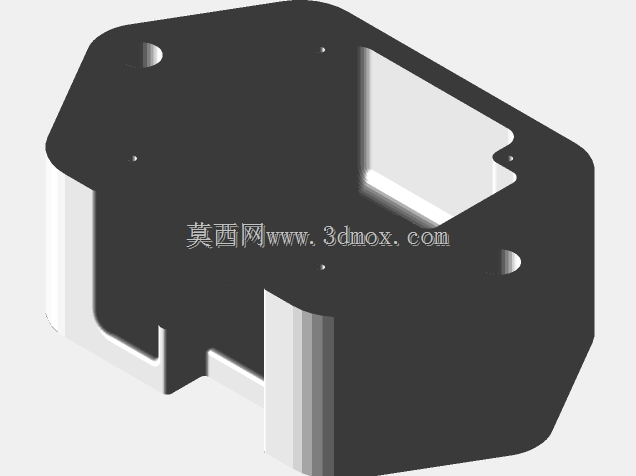

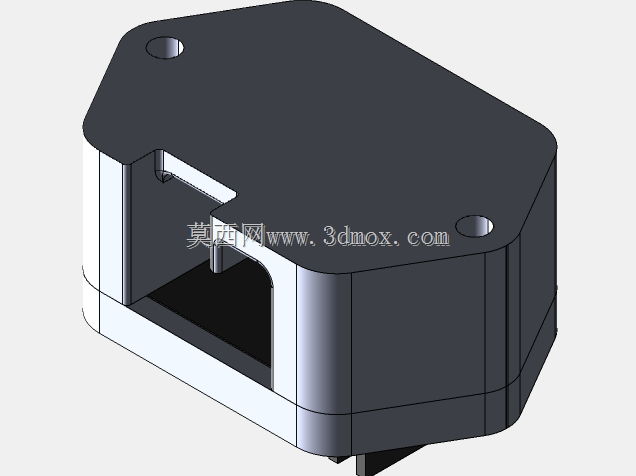

　　设计之初首先围绕HW-O39控制器的实际外形边界做了贴合式的轮廓适配，支撑结构的内腔完全匹配控制器的外轮廓尺寸，安装后控制器不会出现横向窜动，避免设备运行过程中因为振动导致接线端子松动、元件移位的问题。支撑结构的外缘做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员的手部或是划破线缆绝缘层，另一方面也能减少3D打印过程中的应力集中，降低打印件翘曲变形的概率。支撑座上预留的多个安装孔位，对应不同安装场景的固定需求：既可以通过孔位使用螺丝将支撑座直接固定在设备的安装基板上，也可以配合扎带穿过孔位实现无打孔的快速固定，适配不同材质的安装基面，无论是金属基板、塑料机架还是复合板材的安装面都能找到合适的固定方式。

　　考虑到3D打印工艺的成型特点，整个支撑结构的壁厚做了均匀化处理，避免出现壁厚突变导致的打印填充不均、结构强度不一致的问题，壁厚取值兼顾了结构强度与打印耗材用量，既不会因为壁厚过薄导致安装后受力开裂，也不会因为壁厚过厚造成不必要的材料浪费、打印时间过长。支撑结构的承托边缘做了限位挡边设计，控制器放入支撑座后，挡边刚好卡在控制器的壳体台阶处，不需要额外的压板就能实现竖向的限位，安装时只需要将控制器顺着内腔推入即可完成定位，拆卸检修时也可以直接将控制器从支撑座中抽出，不需要完全拆卸支撑座的固定螺丝，大幅提升后期电控维护的效率。

　　从安装边界来看，这款支撑座的整体外轮廓尺寸严格控制在控制器投影范围外3mm以内，不会额外占用过多的安装空间，在排布紧凑的电控舱内，可以紧贴其他电控元件安装，最大化利用有限的舱内空间。支撑座的底部预留了0.5mm的凸台间隙，当支撑座固定在安装基面上时，控制器底部与安装基面之间会留出均匀的缝隙，既可以避免控制器底部直接贴死基面导致散热不畅，也可以让控制器的接线从底部缝隙走线，让舱内线束排布更加规整。针对控制器的接口位置，支撑座在对应方向做了开口避让，不会遮挡控制器的接线端口、调试按键或是状态指示灯，安装完成后不需要拆卸支撑座就可以完成接线操作、状态查看与参数调试，完全符合电控设备安装的实际操作需求。

　　在结构强度设计上，支撑座的受力位置做了局部加厚处理，对应安装孔的位置做了加强筋延伸，避免螺丝锁紧时应力集中导致孔位开裂，即使是多次拆装也不会出现固定孔滑丝、结构断裂的问题。整个结构没有设计复杂的倒扣或是悬空结构，不需要添加支撑材料就可以完成FDM工艺的3D打印，普通桌面级3D打印机就可以直接生产，用户可以根据实际使用场景选择不同的打印材料，常规场景使用PLA材料即可满足强度需求，如果是在高温、高振动的使用场景下，也可以选择PETG、ABS等材料打印，结构本身不需要做任何修改就可以适配不同材料的打印参数。
