sanwa MX-V遥控设备转向操控结构

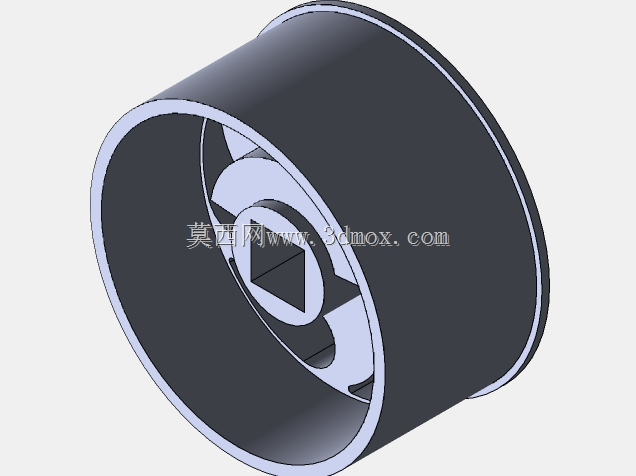

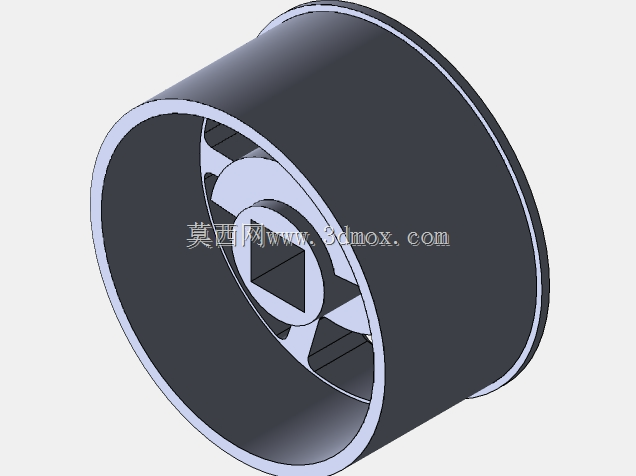

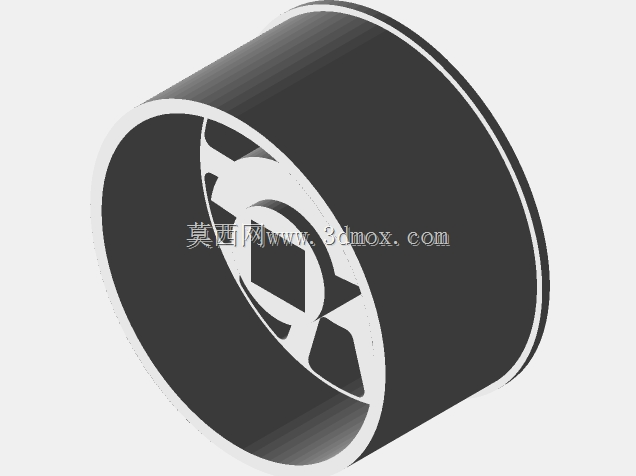

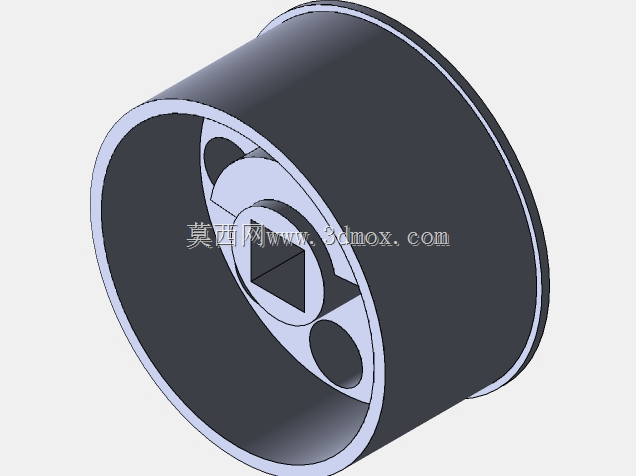

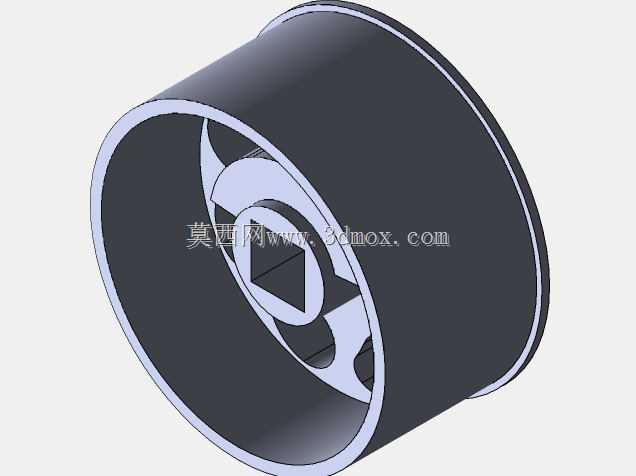

　　这套结构件主要面向RC模型遥控设备的转向操控场景，是遥控发射端核心的握持与力反馈承载部件，日常在模型车、模型船等比例遥控设备中承担转向指令输入的物理载体作用，操作者转动该部件时，内部电位器或霍尔元件会将角位移转化为电信号传递给发射主板，最终实现对模型行进方向的精准控制。从结构设计逻辑来看，整套部件采用多组同轴嵌套的筒状结构排布，每一个筒状单元对应不同的功能分区：最外侧的带辐条端面是操作者直接接触的握持摩擦面，辐条之间的镂空设计一方面降低了整体自重，减少长时间握持操控的手部负担，另一方面可以在转动过程中形成均匀的触感反馈，帮助操作者在盲操作时快速识别转向中位位置，避免操控偏差。

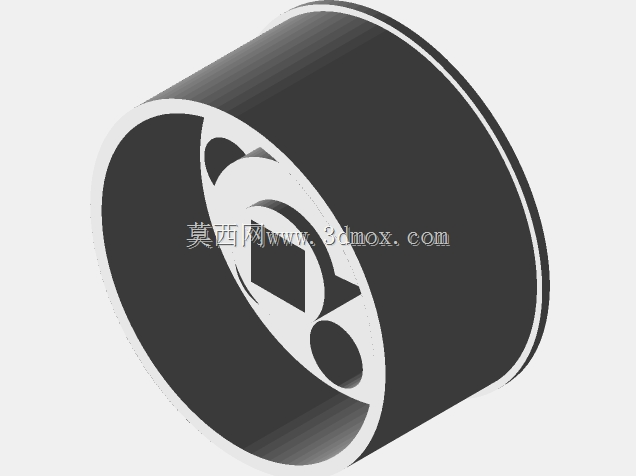

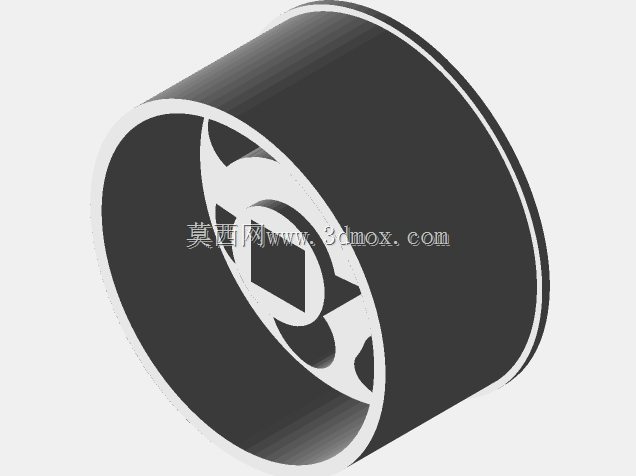

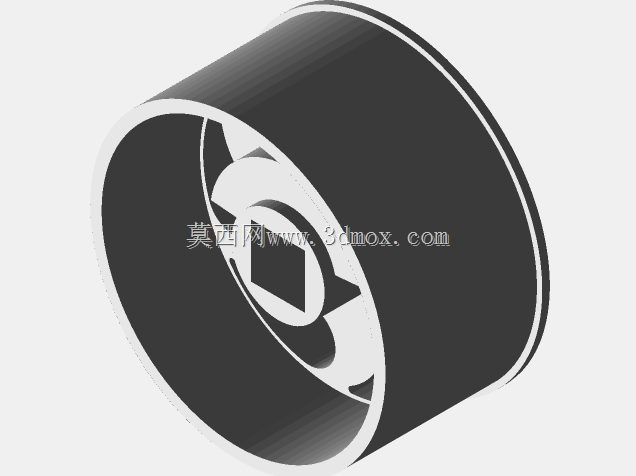

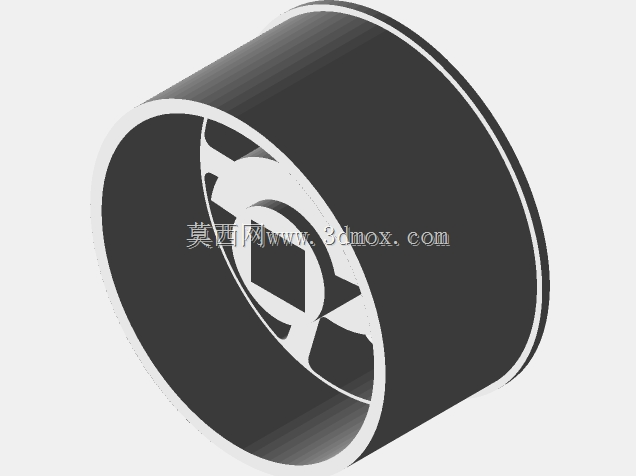

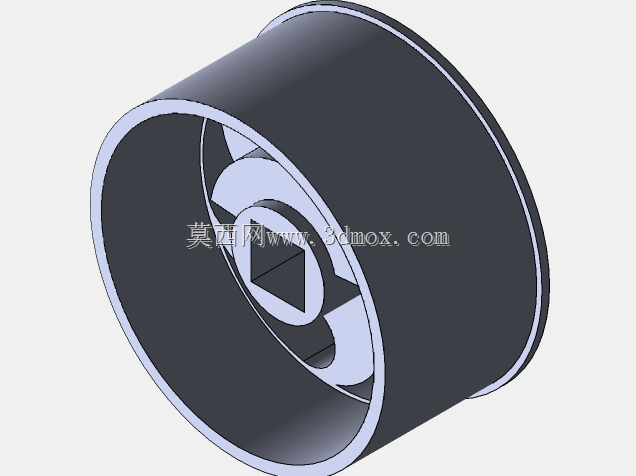

　　筒身部分采用等直径圆柱设计，和遥控设备基座的安装孔位形成间隙配合，配合公差控制在0.02mm到0.05mm之间，既保证转动过程无卡滞，又不会出现径向窜动影响操控精度。端面的中心孔是和内部转轴的配合位，采用D型切面设计，和转轴的D型轴段过盈配合，传递扭矩的同时不会出现相对转动，长期使用也不会产生虚位，这对于RC模型操控来说至关重要——虚位过大会直接导致转向指令滞后，影响模型的操控响应速度。从安装边界来看，单组筒状结构的外径适配主流sanwa MX-V系列遥控设备的安装仓尺寸，轴向长度预留了电位器安装、弹簧回中机构的装配空间，多组单元堆叠排布时，相邻单元之间保留1mm的间隙，避免转动时出现相互摩擦干涉，同时整套结构的安装基准面和遥控设备的主板安装面平行度公差控制在0.03mm以内，保证转轴和电位器输入轴的同轴度，减少转动过程中的偏磨，延长部件使用寿命。

　　设计过程中充分考虑了实际操控的受力场景：操作者快速打方向时，端面辐条位置会承受最大约15N的切向力，因此辐条和筒身的连接位置做了R0.8mm的圆角过渡，避免应力集中导致的断裂问题，同时筒壁厚度均匀控制在2.5mm，兼顾结构强度和轻量化需求，不会因为壁厚不均导致注塑成型时出现缩痕、翘曲等缺陷，影响装配精度。回中结构的安装位设置在筒身内部的空腔中，预留了回中弹簧的定位卡槽，卡槽的深度和宽度适配标准线径1.2mm的回中弹簧，装配后弹簧的预紧力可以通过端盖的调节螺钉调整，适配不同操作者的操控手感需求，部分偏好重手感的操作者可以更换刚度更高的弹簧，此时筒身的结构强度也能承受更大的弹簧预紧力，不会出现形变。在实际行业应用中，这类转向操控结构除了用于RC模型遥控设备，还可以经过尺寸调整后用于小型工业遥控设备、无人机地面站操控手柄、教学实验用模拟驾驶操控台等场景，核心的设计逻辑都是通过合理的公差配合、结构强度设计，实现低虚位、长寿命、手感均匀的角位移输入功能。建模过程中对每一个配合面都做了公差标注，所有的圆角、倒角特征都符合注塑加工的工艺要求，没有出现倒扣、壁厚突变等不利于量产的结构，不管是用于3D打印打样验证，还是开模批量生产，都可以直接作为结构参考，不需要做大幅的设计调整。

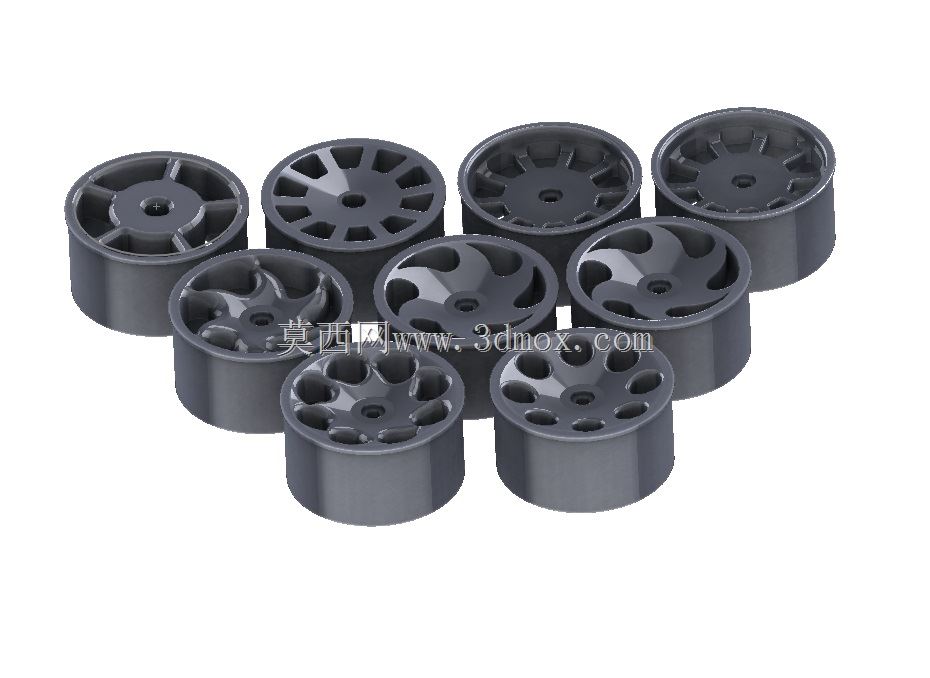

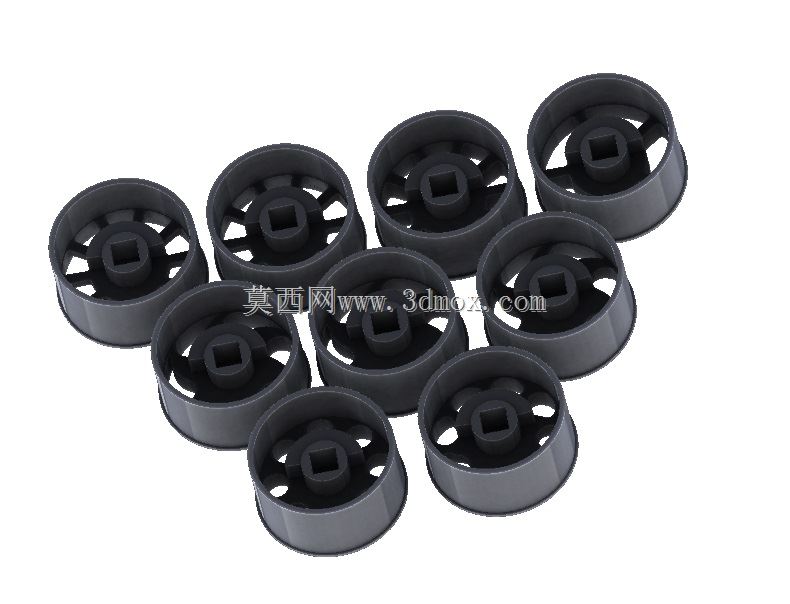

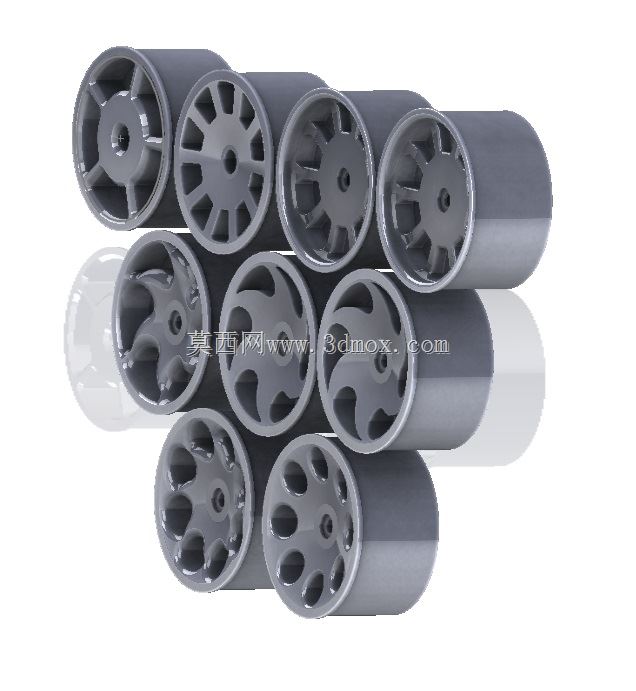

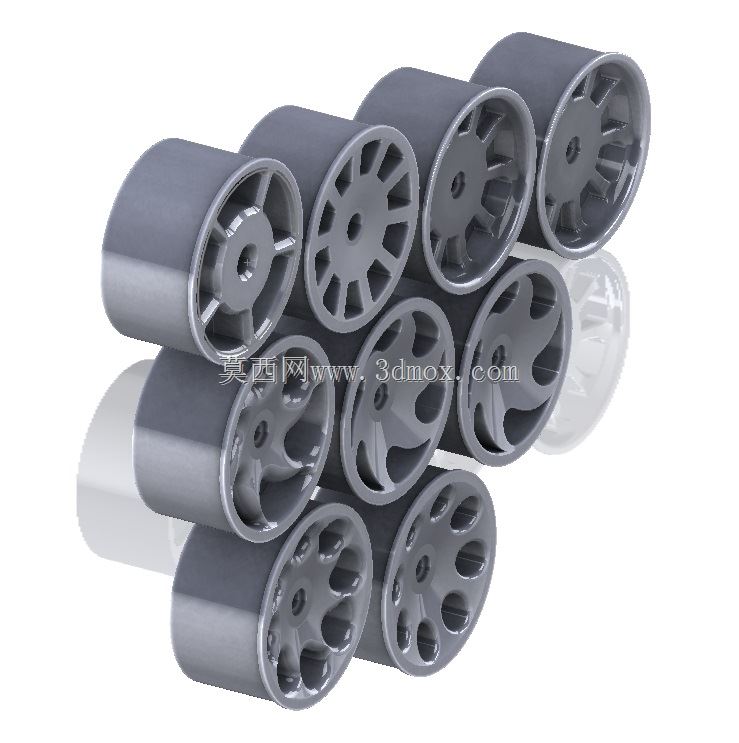

　　不同单元的端面辐条造型做了差异化设计，对应不同的阻尼档位，操作者可以根据自己的使用习惯更换不同辐条造型的端面件，获得不同的握持摩擦力，比如手汗较多的使用者可以选择辐条更密集、镂空更小的端面，提升接触摩擦力，避免打滑；偏好轻量化的使用者可以选择辐条更宽、镂空更大的端面，进一步降低转动惯量，提升快速打方向的响应速度。筒身的外圆表面做了细微的磨砂纹理处理，既可以提升装配时的握持便利性，也能在长期使用后减少划痕的产生，保持外观的完整性，纹理深度控制在0.05mm，不会影响和安装孔位的配合精度。
