微动开关配套3D打印叶片执行结构

　　在小型桌面级激光加工设备的光路复位机构中，微动开关是成本极低、触发可靠性经过长期市场验证的位置检测元件，但回收自废旧家电的拆机微动开关，普遍存在触发拨杆长度不足、触发接触面与设备运动件行程不匹配的问题，直接装机使用会出现触发不到位、复位信号漏发的故障，严重时会导致激光头超程碰撞导轨，造成光路偏移甚至镜片损坏。这套叶片执行结构就是针对这类拆机微动开关的适配痛点设计，作为微动开关与运动部件之间的力传递中介，把运动部件的直线或摆动行程转化为微动开关所需的触发行程，解决原装拨杆适配性不足的问题。

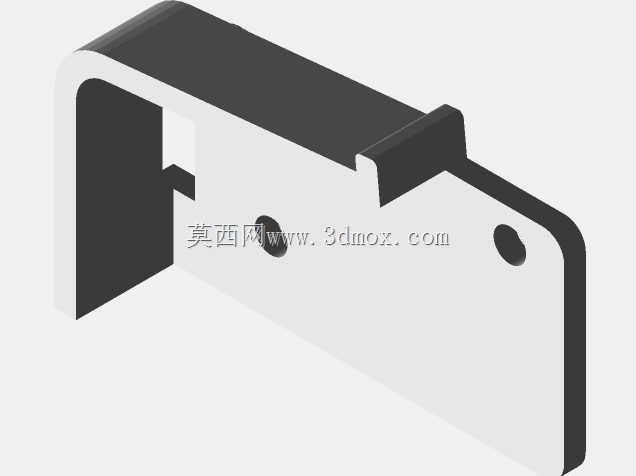

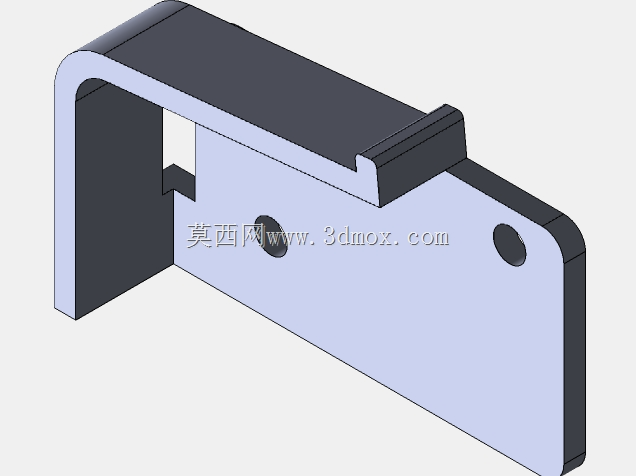

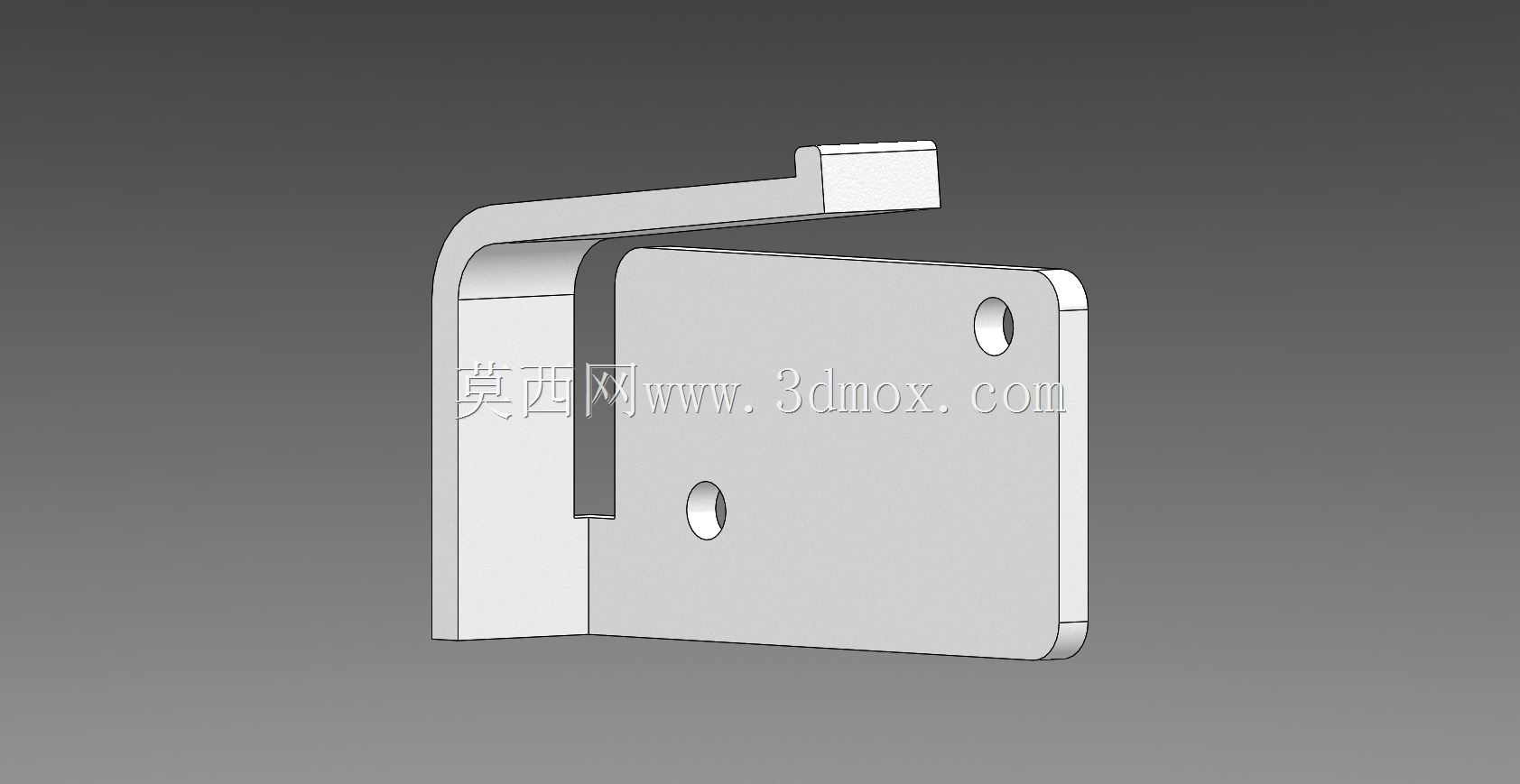

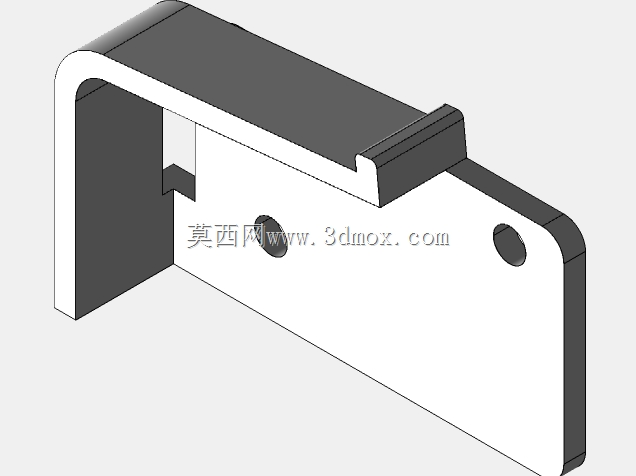

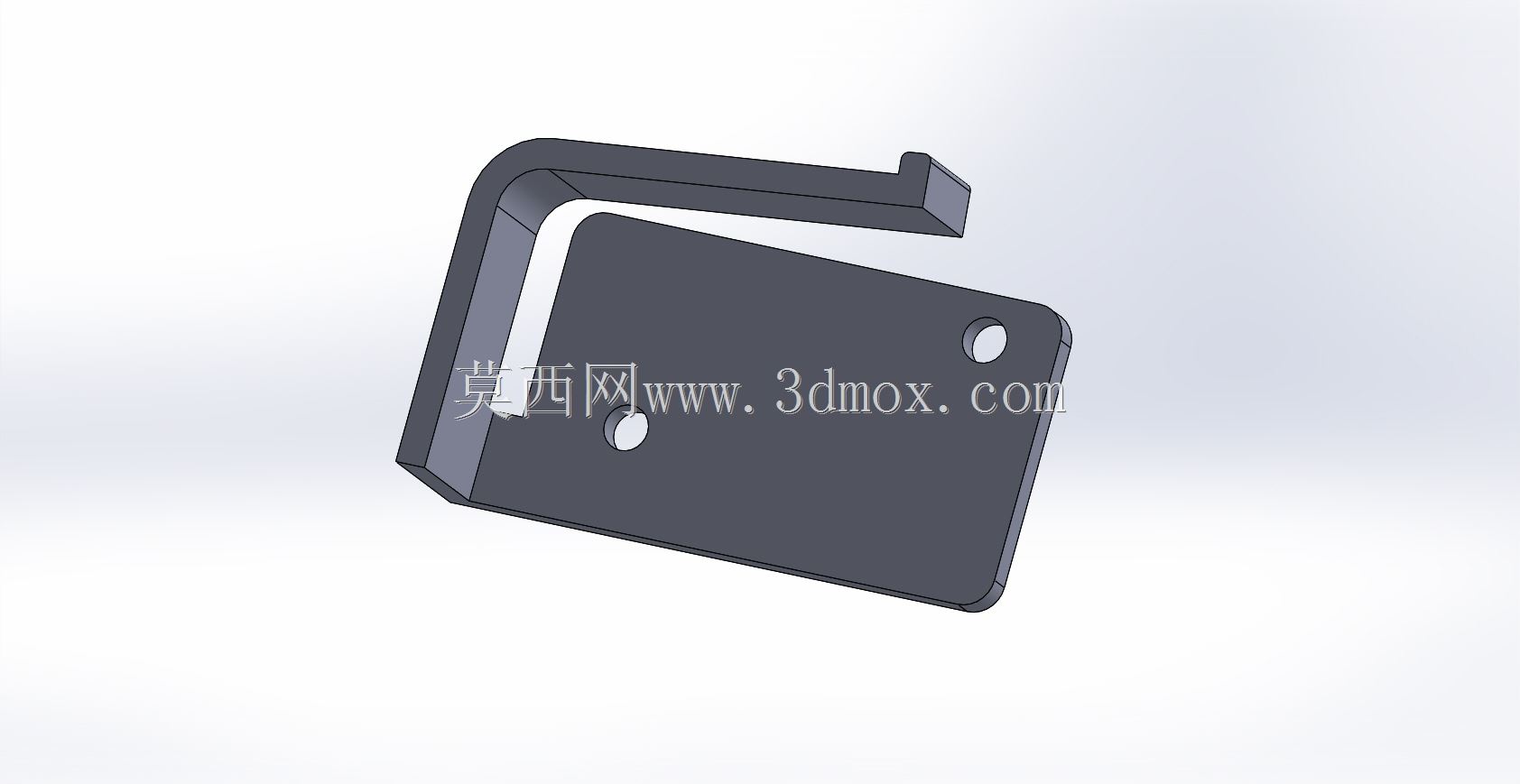

　　从功能实现逻辑来看，该执行件采用悬臂式叶片结构，主体为薄片状受力臂，根部设计有与微动开关拨杆卡合的卡槽，安装时直接卡在微动开关的原有拨杆上，不需要对微动开关本身做任何拆解或改装，避免破坏开关的密封结构与内部触点簧片的原有应力状态。叶片的触发端做了圆弧过渡处理，当设备运动件接触叶片时，不会出现刚性磕碰导致的卡滞，接触过程中受力方向始终沿叶片的法向传递，不会给微动开关拨杆带来侧向分力，长期往复动作也不会造成拨杆根部的塑料基座磨损开裂。

　　设计过程中优先考虑了3D打印的工艺适配性，整体结构无大角度悬空面，打印时不需要额外添加支撑结构，采用0.1毫米层厚的PLA材料打印即可满足使用强度要求，零件打印完成后不需要做二次打磨、攻丝等后处理，直接卡装到微动开关上就能使用。结构的壁厚经过反复验证，受力臂的厚度设置在1.2毫米，既保证触发过程中不会因为受力产生过大的弹性形变导致触发行程超差，又能保留适当的弹性缓冲，避免运动件冲击力直接传递到微动开关内部触点，延长触点的机械寿命。

　　安装边界方面，该执行件的整体外轮廓完全覆盖微动开关拨杆的活动范围，安装后总宽度不超过微动开关本体的宽度，不会和周边的接线端子、安装固定螺丝产生空间干涉。卡槽的尺寸与常用微动开关的1.5毫米直径圆柱形拨杆做了过盈配合设计，卡装后不需要额外点胶固定，往复触发动作中不会出现松脱移位，同时如果需要调整触发角度，也可以直接手动转动叶片的角度，适配不同方向的运动件触发需求。叶片的有效触发长度设置为12毫米，对应的触发行程为1.5毫米，刚好匹配微动开关的额定触发行程，不会出现过压导致开关内部簧片塑性变形的问题。

　　在实际装机测试中，这套执行结构适配的微动开关可用于激光头的原点归位、舱门开合检测、运动轴限位保护等多个场景，对于DIY桌面设备、小型自动化实验装置的搭建来说，不需要专门定制金属冲压的执行拨片，直接通过桌面级3D打印机就能快速制作替换件，大幅降低小批量设备搭建的配件成本。结构本身没有复杂的曲面或装配关系，建模过程中只需要保证卡槽的同轴度、叶片平面的平面度两个关键形位公差，即使是入门级的3D打印机也能打印出满足使用要求的零件，长期往复工作过程中，PLA材料的抗疲劳性完全可以满足桌面设备低频次触发的使用需求，不会出现短期内断裂失效的问题。
