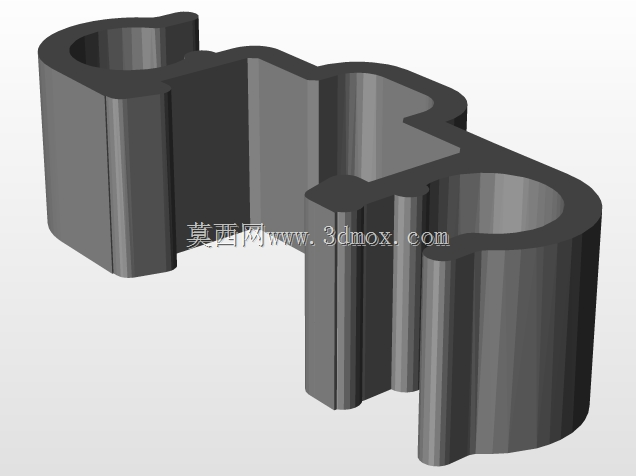

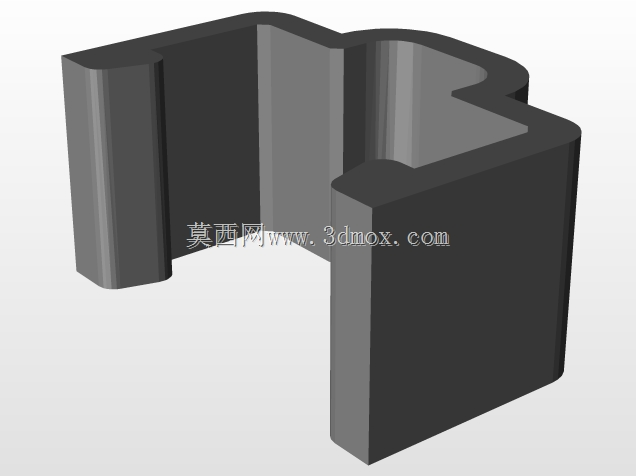

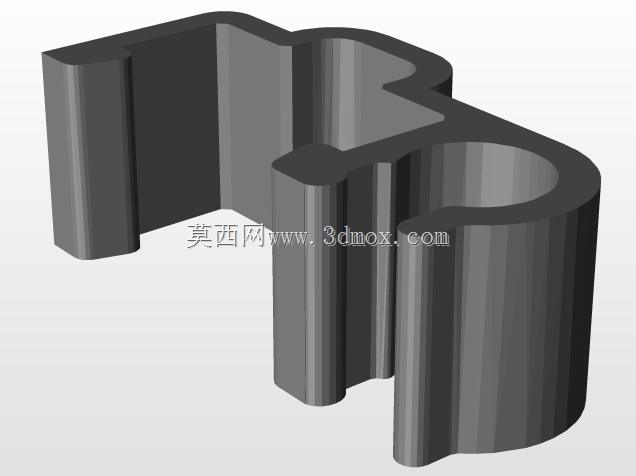

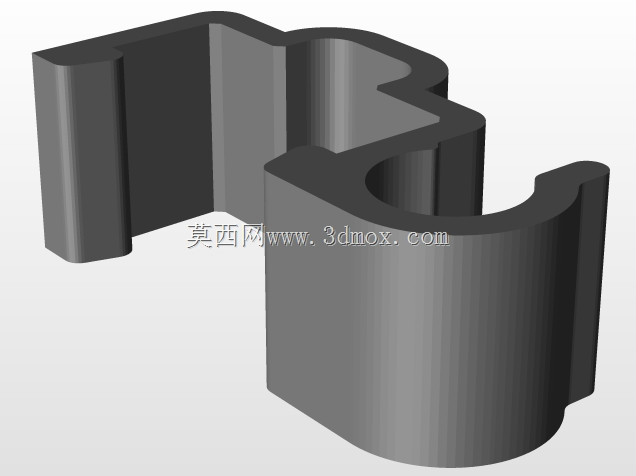

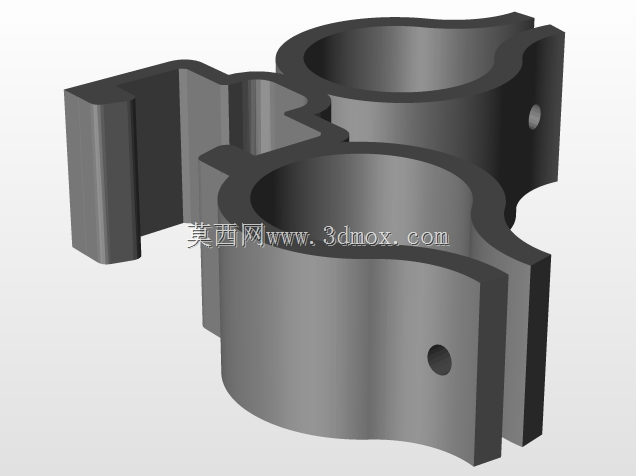

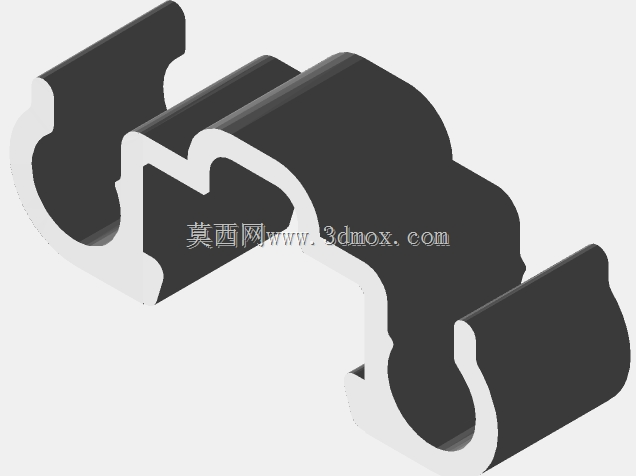

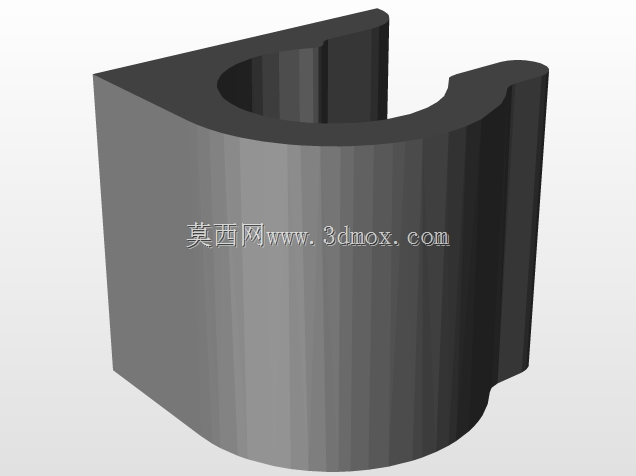

20x20规格铝制导轨固定倒轨夹结构

　　在低压配电柜体、工业自动化线体导轨安装、小型电源变压器周边布线固定的场景里，这类适配20mm宽度导轨的铝制倒轨夹是很常见的紧固辅件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在现场装配时才发现卡接松动、拆装困难、长期受力形变的问题。从实际使用场景来看，这类倒轨夹主要承担两个核心作用：一是将小型电气元件、布线线槽、辅助安装板快速卡固在标准DIN导轨或者定制铝导轨上，替代传统螺丝固定的繁琐工序，在批量装配的产线里能大幅缩短安装工时；二是通过自身的弹性形变结构，抵消设备运行时产生的微幅振动，避免固定件在长期振动环境下出现滑移、脱落的问题，尤其在变压器周边这类存在持续工频振动的安装位置，对夹件的抱紧力和抗疲劳性能有明确要求。

　　设计这类铝制倒轨夹的时候，首先要明确安装边界：适配的导轨截面宽度为20mm，导轨的卡边高度为2mm，夹件自身的壁厚控制在1.8mm，整体长度方向可以根据实际固定需求裁切，单段标准长度为20mm，刚好匹配小尺寸元件的安装固定需求。材料选用6063铝合金，一方面是因为铝合金的挤压成型工艺成熟，批量生产时尺寸一致性好，另一方面铝合金的弹性模量适中，既不会因为刚度过大导致卡装时需要过大的按压力，也不会因为刚度过小导致长期使用后抱紧力衰减。结构上采用双侧倒钩卡接的形式，倒钩的导入角设计为15度，安装时顺着导入角可以轻松将夹件推压到导轨上，倒钩的止退面设计为90度直角，卡入后和导轨的卡边完全贴合，不会因为侧向受力出现脱开的情况；夹件的中部设计有内凹的避让槽，一方面是为了给卡接时的弹性形变预留变形空间，避免安装时应力集中导致夹件断裂，另一方面这个内凹槽也可以作为绑线、加装固定扎带的卡位，拓展夹件的使用场景。

　　很多设计人员在做这类夹件的时候，容易把倒钩的过盈量设计得过大，以为抱紧力越大越好，实际上现场装配的时候，过盈量超过0.3mm就会导致安装时需要用工具敲击才能卡入，不仅降低装配效率，还容易在敲击过程中损坏夹件或者相邻的电气元件；如果过盈量小于0.1mm，又会导致卡接后存在旷量，设备振动时容易出现窜动。这个模型里的过盈量控制在0.2mm，经过实际装配验证，徒手就可以将夹件按压到导轨上，卡入后会有清晰的卡位手感，沿导轨长度方向的滑动阻力在15N左右，既可以手动调整位置，调整到位后又不会因为常规振动出现移位。夹件的表面不做额外的喷涂处理，保留铝合金挤压后的自然氧化层，既可以满足基础的防腐蚀需求，也避免涂层厚度影响卡接的尺寸精度；如果是在腐蚀环境下使用，也可以在成型后做阳极氧化处理，氧化层厚度控制在8μm以内，不会对装配尺寸造成明显影响。

　　从安装适配性来看，这个夹件除了可以卡接标准的钢制导轨，也适配同尺寸的铝制导轨，因为铝合金和铝导轨接触时不会出现电化学腐蚀的问题，在一些轻量化要求高的设备上，全铝的导轨和夹件组合可以比钢制配件减重60%以上，非常适合对重量有严格要求的机载设备、移动电气柜场景。夹件的顶部平面预留了0.5mm的平整安装面，可以用来粘贴标识标签，或者用小型自攻螺丝固定小型的传感器、布线卡扣，不需要额外在导轨上打孔，避免破坏导轨的结构强度。在做三维建模的时候，这类零件要重点关注倒钩位置的圆角处理，所有的折弯位置都设计了R0.5的内圆角，避免挤压成型时出现应力开裂，同时也减少安装时尖锐边角划伤操作人员的风险；夹件的两端做了0.2mm的倒角，去除挤压成型产生的飞边，不需要后续的去毛刺工序，降低生产加工的成本。

　　实际选型的时候，要注意这类夹件的适用载荷：单段20mm长度的夹件，垂直于导轨方向的静态承载能力可以达到50N，足够固定小型的接线端子、传感器、布线槽等配件，如果需要固定更重的元件，可以将多个夹件并排使用，或者选用更长规格的同结构夹件。和传统的钢制导轨夹相比，铝制夹件的重量更轻，不会产生锈蚀，在潮湿或者有弱腐蚀的环境下使用寿命更长，而且铝合金的导电性能好，可以作为接地辅助件使用，将夹件和导轨可靠接触后，不需要额外加装接地跨接线，就可以实现导轨上各元件的等电位连接，简化电气柜的接地布线工序。在做装配仿真的时候，要重点验证夹件卡入过程中的应力分布，确保最大应力不超过铝合金的屈服强度，避免反复拆装后出现塑性变形，这个结构经过50次反复拆装测试后，抱紧力的衰减率不超过10%，可以满足设备维护时反复拆装的需求。
