可弯折柔性方尺结构设计方案

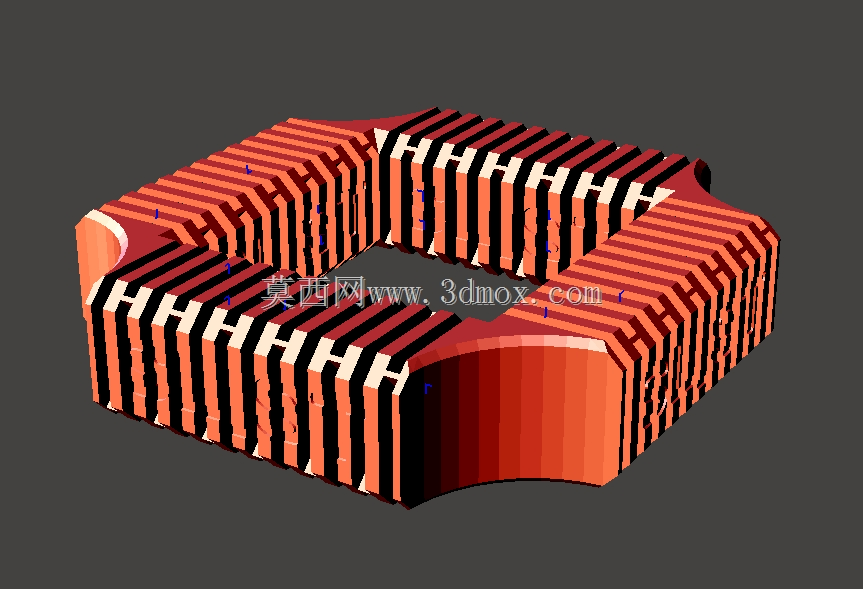

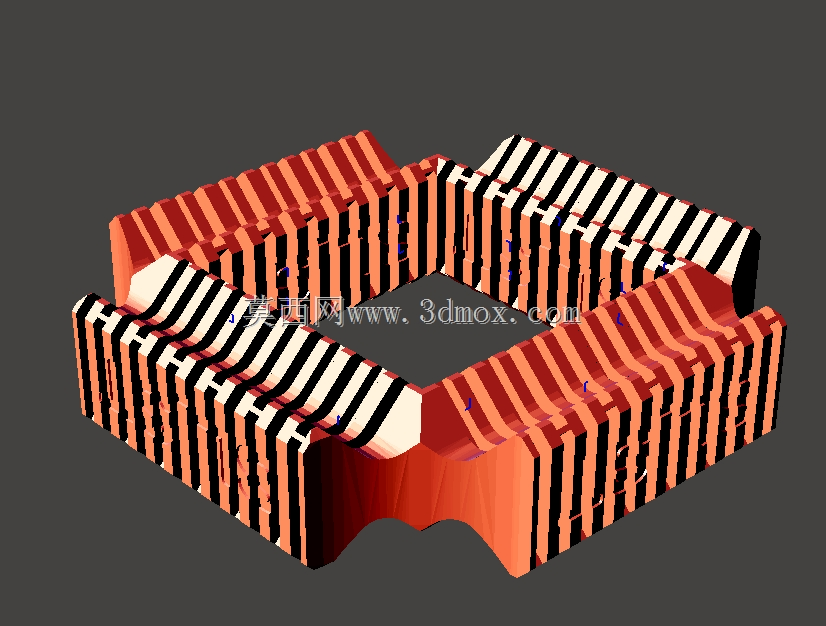

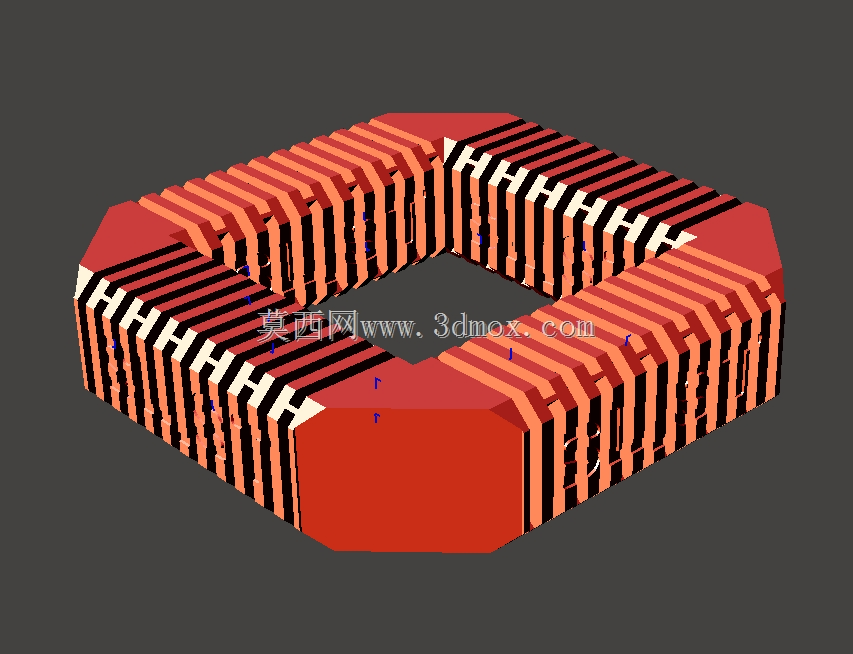

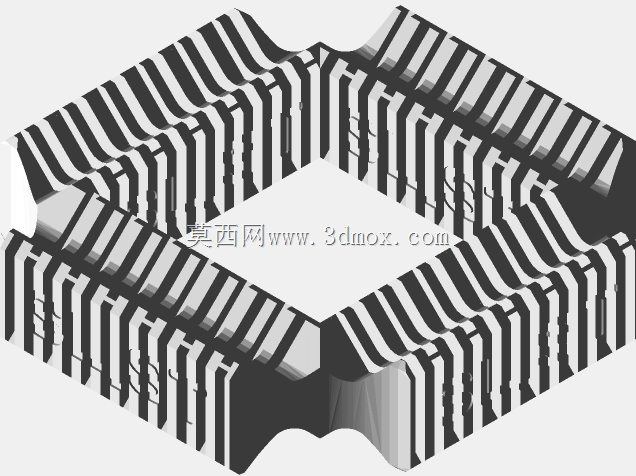

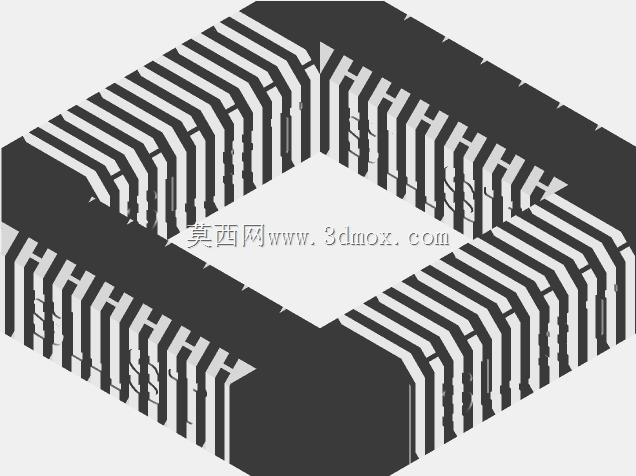

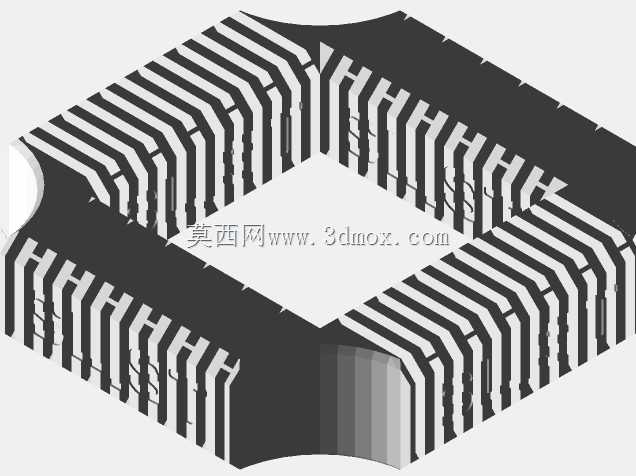

　　在电气布线、柔性工装以及需要异形贴合紧固的工程场景中，传统刚性紧固件往往难以适配不规则的走线空间，尤其是多束电缆并行排布、需要随安装面弧度弯折固定的工况下，普通扎带、刚性卡扣容易出现局部应力集中，长期使用后出现卡扣断裂、电缆绝缘层被压损的问题，这款挠性方尺结构正是针对这类痛点完成的结构设计。从实际功能来看，该结构采用层叠式互锁的单元设计，每个相邻的块状单元之间预留了可控的弯折间隙，整体可以在三维空间内完成多方向的弯曲变形，既可以保持方尺本身的规整截面形态，又能根据安装基面的弧度、电缆束的排布轮廓自适应贴合，不会像刚性框架那样出现贴合间隙导致紧固失效。

　　设计过程中没有采用传统的铰接销轴结构，而是利用单元块之间的凹凸卡扣实现互锁，相邻单元的凸台与凹槽配合后，既可以限制单元之间的分离位移，又能预留足够的转动自由度，避免了铰接结构容易出现的销轴脱落、间隙过大导致整体结构松散的问题，这种一体化互锁的设计也非常适合一体式加工成型，不需要额外装配销轴、弹簧等附属零件，加工完成后即可直接使用。从安装边界来看，该结构整体为闭合环形的基础形态，截面为规整的矩形，单元块的厚度均匀，弯折时的最小弯曲半径可以根据单元间隙的大小调整，当前设计的参数下，弯折后不会出现单元之间的硬干涉，同时可以保持环形内侧的空间足够容纳多束并行电缆，紧固时可以通过调整弯折形态，让内侧壁完全贴合电缆束的外轮廓，受力均匀分布在每一个单元块的接触面上，不会出现局部压力过大压伤电缆外皮的情况。

　　在实际应用场景中，这类结构除了用于电缆束的柔性紧固之外，还可以拓展到柔性工装定位、异形面支撑、可变形防护边框等场景，比如在需要临时搭建柔性导向轨道的工位，可以将多段该结构拼接后弯折成需要的导向轮廓，依靠自身的层叠摩擦力保持形态稳定，不需要额外的支撑固定件；在变压器内部的布线场景中，由于变压器内部空间紧凑，走线往往需要绕过铁芯、绕组等构件，传统的刚性线卡无法适配复杂的走线弧度，这款挠性方尺可以顺着走线的弧度弯折，将多组引出线规整束紧，同时自身的绝缘材质属性也可以避免对绕组绝缘造成损伤，不会在设备运行过程中因为振动出现紧固件移位的问题。

　　结构设计时特意将每个单元块的外形做了倒角处理，所有与电缆接触的边缘都做了圆弧过渡，避免尖锐棱角划伤绝缘层，单元之间的卡扣配合面做了微小的阻尼设计，弯折到任意角度后都可以保持形态，不会因为自身弹力回弹，安装时可以先预弯折到需要的形态，再套入电缆束调整紧固程度，操作效率比传统的分体式卡扣更高。从结构强度来看，层叠式的单元设计让整体结构在保持柔性的同时，具备足够的径向抗压能力，受到外部挤压时，单元块之间会相互抵紧分散压力，不会像普通柔性波纹管那样容易出现塌陷变形，即便是在设备内部有振动、冲击的工况下，也能保持对电缆束的紧固力，长期使用不会出现松动脱落的问题。不同于常见的柔性蛇形结构，这款方尺结构保持了矩形的外轮廓，安装时可以贴靠在设备的安装基面，不会因为圆形轮廓出现滚动移位的问题，固定时可以通过扎带或者粘接的方式将外侧平面固定在基面上，固定点的接触面积更大，固定可靠性更高。在建模过程中，每个单元的卡扣配合尺寸都经过了干涉校验，确保弯折到最大角度时，卡扣不会出现脱开的情况，同时单元之间的转动间隙控制在合理范围，既不会因为间隙过小导致弯折阻力过大，也不会因为间隙过大导致整体结构松散、定位精度不足。
