FRM01定时器12V电源外壳结构设计

　　这款12V定时器配套壳体，主要面向低压电控回路里的定时控制模块做配套防护，日常在工业控制柜内部辅助回路、小型自动化设备的时序控制单元、民用低压电控装置里都能见到这类壳体的应用场景，核心作用是给内部的定时控制电路板、接线端子、状态指示元件提供物理防护，同时预留出操作与状态观察的交互界面，避免内部电路积灰、误触碰，也能隔绝一定的外界电磁干扰与机械磕碰。

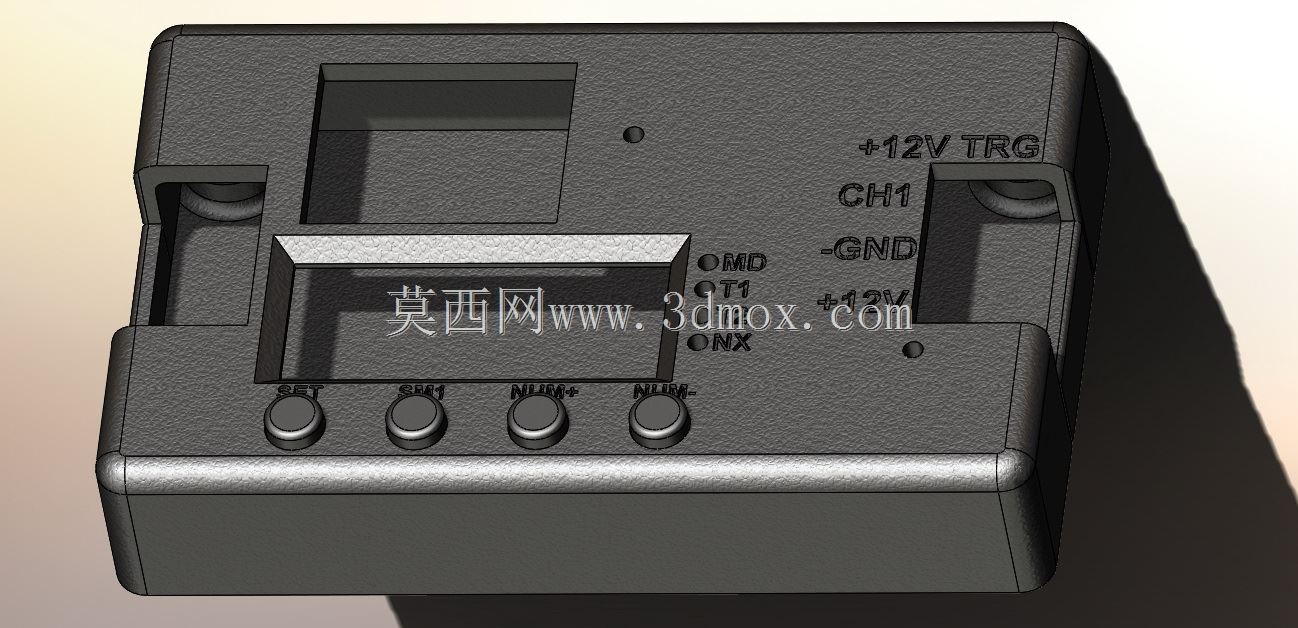

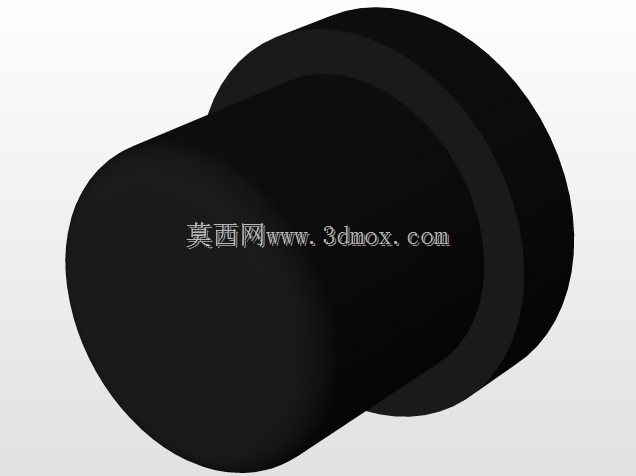

　　从实际使用的角度看，这类壳体安装在电控箱的导轨或者预留安装位上，正面直接朝向操作侧，所以面板区域的开孔布局完全匹配内部电路板的元件排布：四个操作按键对应SET、功能切换、数值加减的操作逻辑，按键孔位做了下沉式的限位台阶，装配时按键帽不会过度下陷，按压行程控制在1.2-1.5mm之间，符合日常操作的手感反馈，也能避免按键卡滞。面板上方的标识区域直接做了模内字符预留，对应+12V电源输入、TRG触发端、CH1通道、GND公共端的接线标识，还有OMD、OT1、ONX等功能端口标识，装配后不需要额外粘贴标签，长期使用不会出现标识磨损脱落的问题。

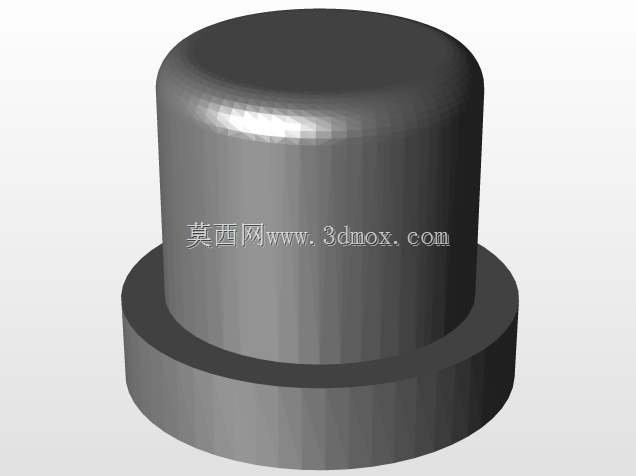

　　壳体正面上方预留了导光柱安装位，也就是俄文描述里提到的 световоды 开孔，这些开孔正对内部电路板上的状态指示灯，导光柱采用透光PC材质装配后，既能把指示灯的光线传导到壳体正面，方便操作人员在不打开电控箱的情况下直接观察设备运行状态，也能封堵开孔缝隙，避免灰尘、小虫进入壳体内部造成电路短路。状态指示灯分别对应电源接通、触发信号输入、通道输出、工作模式切换几个核心状态，开孔位置和内部灯珠的对位公差控制在0.2mm以内，装配后不会出现光线偏移、漏光的问题。

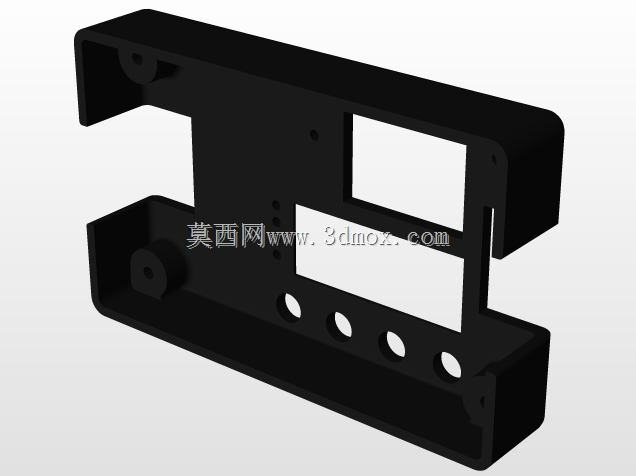

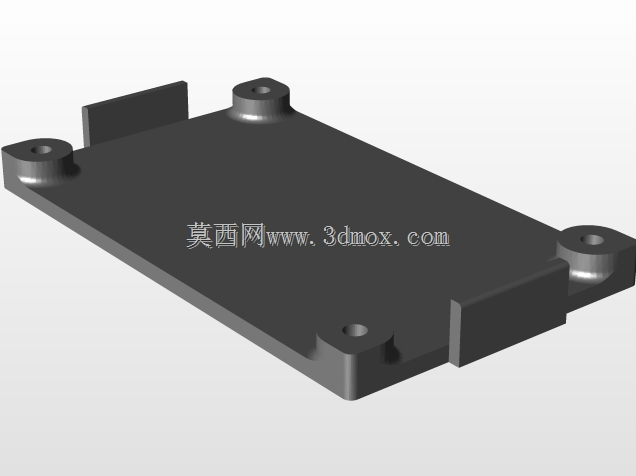

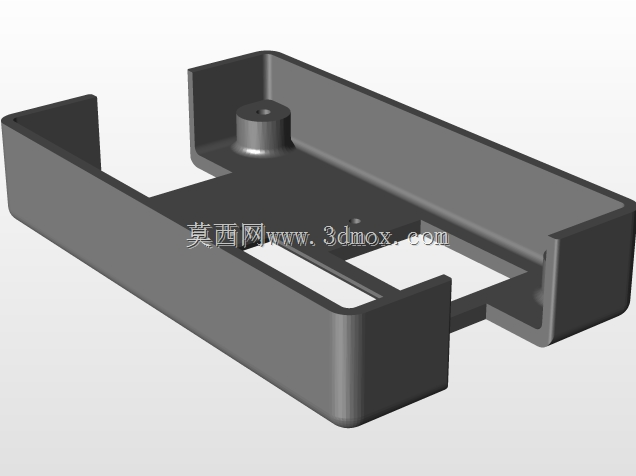

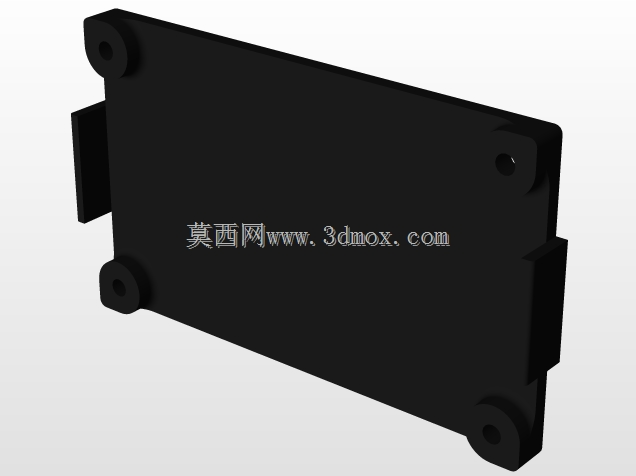

　　从结构设计思路上看，这款壳体采用上下扣合的装配结构，侧边预留了卡扣位，不需要额外打螺丝就能完成上下壳的固定，装配效率比螺丝固定的结构提升40%左右，后期维护拆卸也更方便，只需要用平口螺丝刀撬动侧边卡扣就能打开壳体更换内部元件。壳体的边角全部做了R2-R3的圆角处理，一方面是注塑生产时能减少应力集中，避免壳体成型后出现翘曲变形，另一方面安装操作时也不会划伤操作人员的手部，符合电控设备的安全设计要求。

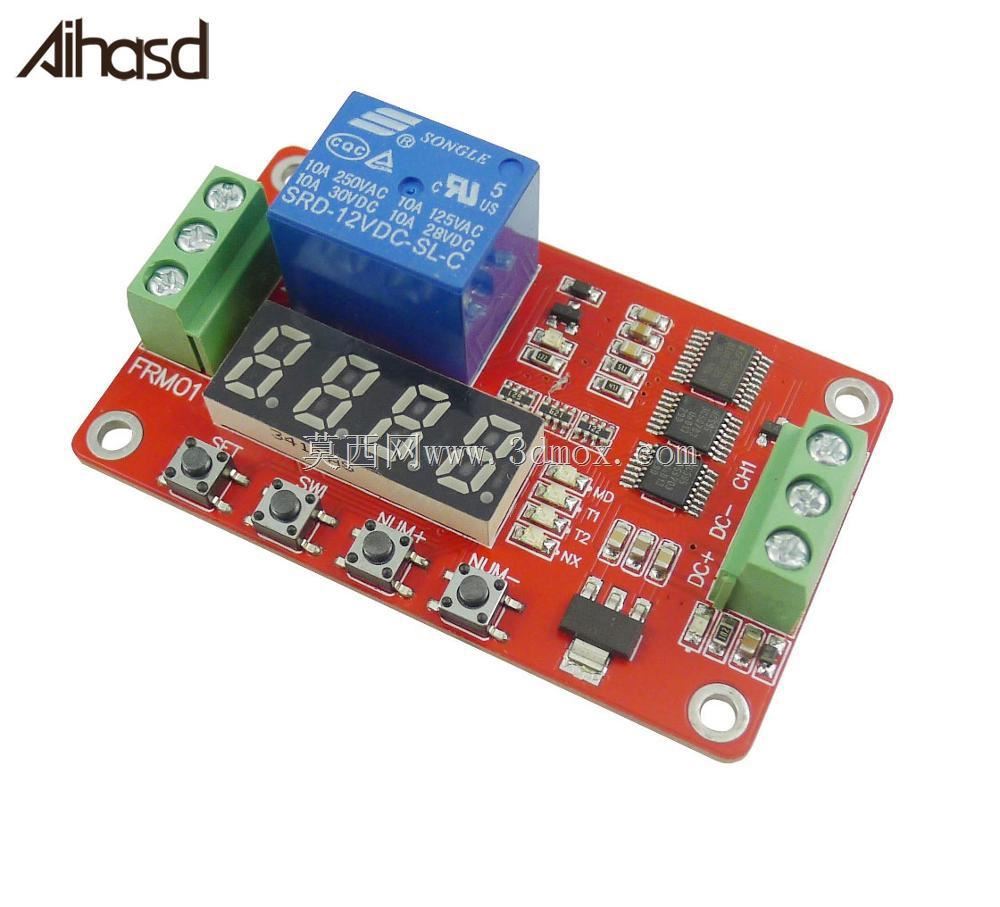

　　安装边界方面，这款壳体的整体宽度适配标准35mm电控导轨的安装间距，背部预留了导轨卡扣的安装槽位，可以直接卡装在DIN导轨上，不需要额外打孔固定；如果是面板嵌入式安装，壳体侧边也预留了法兰固定位，可以用M3螺丝直接固定在电控面板的开孔上，两种安装方式兼容不同的设备集成需求。壳体内部的筋位布局完全匹配FRM01定时器电路板的安装孔位，电路板装配后不会出现晃动，筋位高度控制在电路板元件高度以上0.5mm，避免壳体扣合时压损表面贴装元件；接线端对应的壳体位置预留了穿线缺口，接线时可以直接从侧边引入导线，不需要额外在壳体上开孔，适配12V低压回路常用的0.5-1.5平方毫米多股铜芯导线的走线空间。

　　材质选择上，壳体采用阻燃ABS材质注塑成型，阻燃等级达到UL94-V0，符合低压电控设备的防火要求，表面做了细晒纹处理，不容易残留指纹和划痕，长期在工业环境下使用也能保持外观整洁。壳体的壁厚控制在2mm均匀壁厚，注塑成型时不会出现缩痕、缺胶的问题，整体结构强度足够承受日常安装、维护过程中的外力磕碰，不会出现壳体开裂的情况。面板上的字符采用模内蚀刻工艺，字符深度0.15mm，填充黑色油墨后辨识度高，长期擦拭也不会模糊，比丝印标识的耐用性高很多。

　　在实际设备集成过程中，这类壳体的设计直接决定了定时模块的装配效率和后期维护便捷性，这款壳体的开孔精度、安装位兼容性都做了针对性优化，不需要二次加工就能直接适配对应的电路板，能大幅缩短电控设备的组装周期，也能降低后期维护的拆装难度。
