XL6009升压模块透明封装结构设计

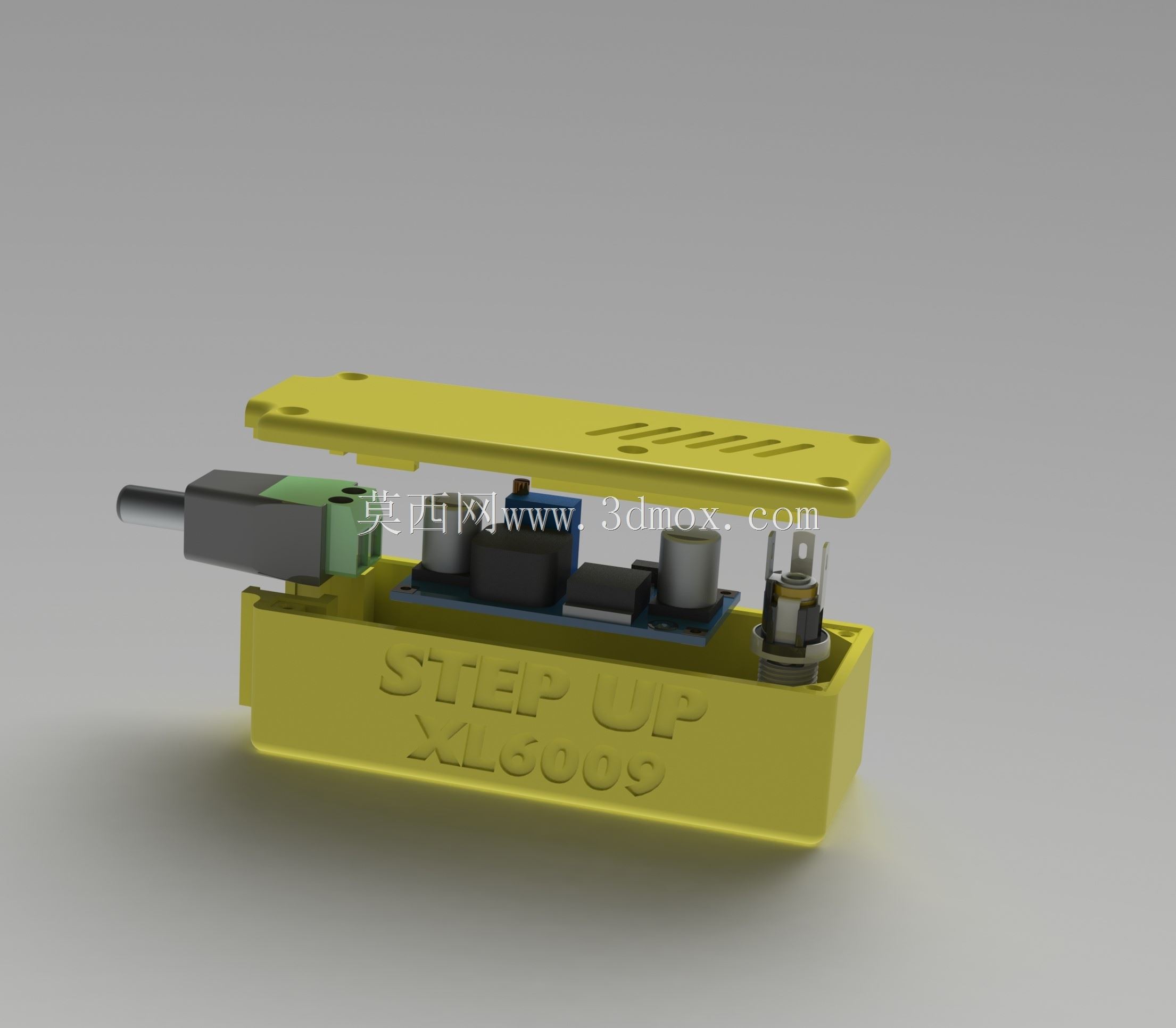

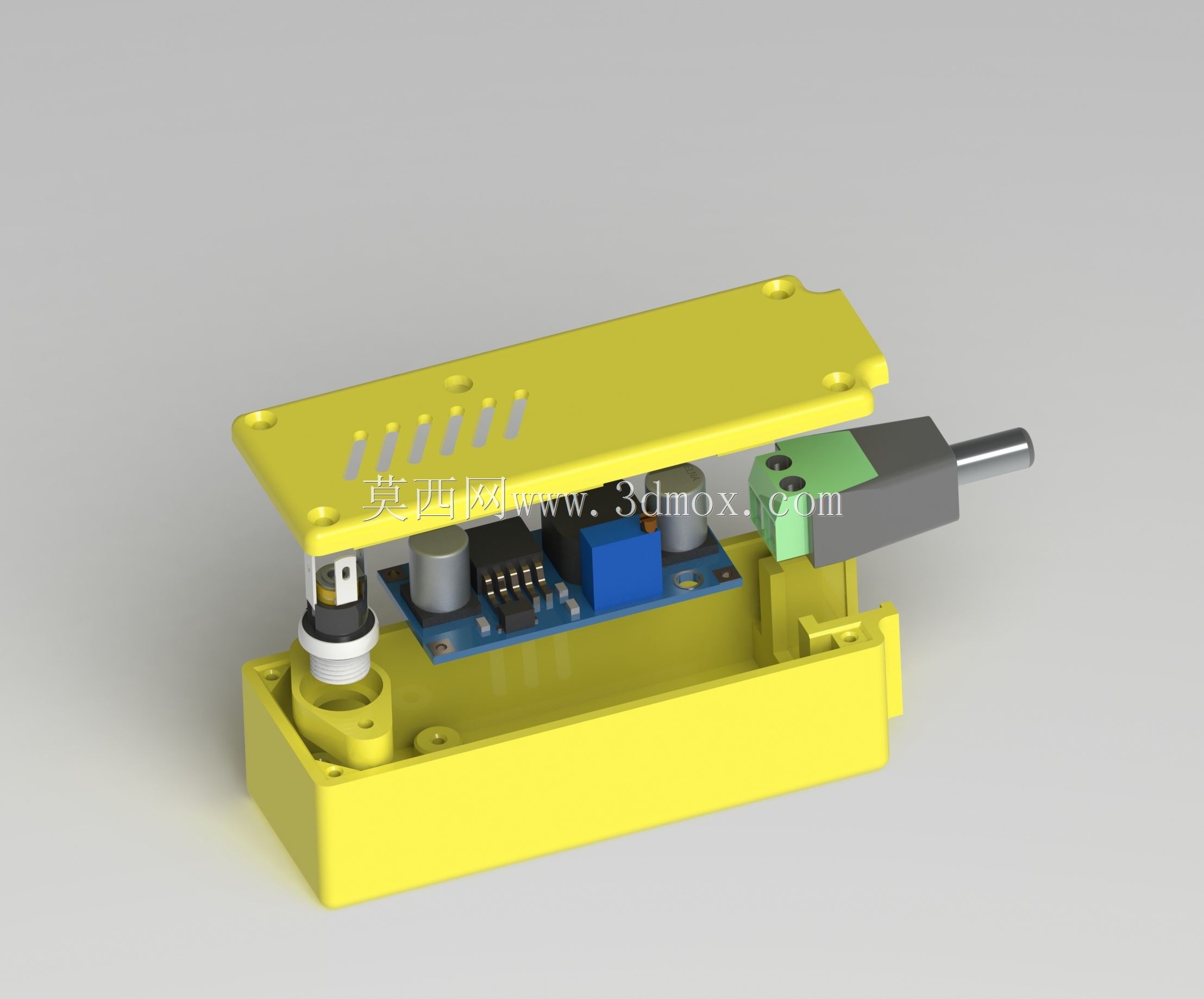

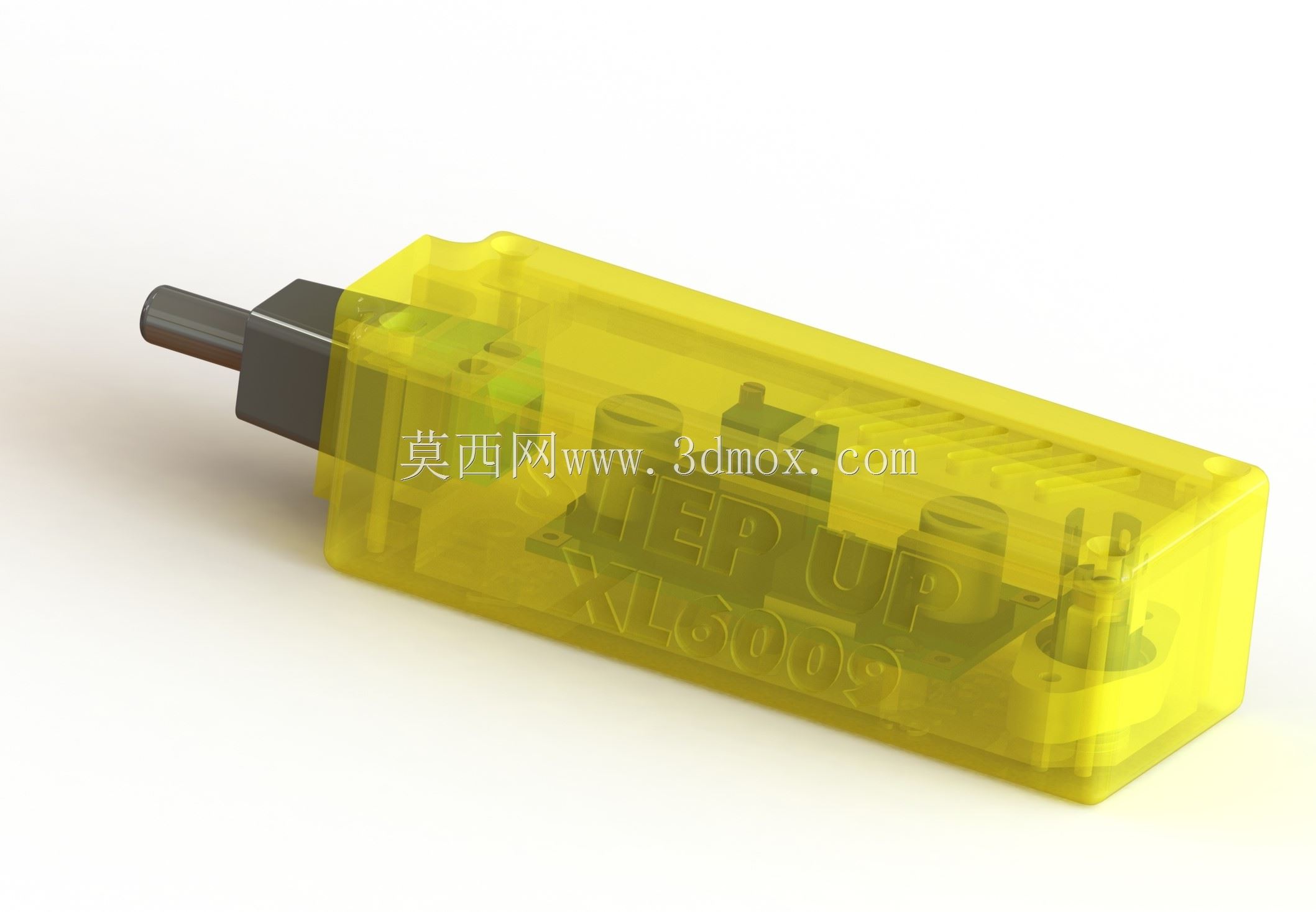

　　这款XL6009相关的升压变换模块结构，核心面向便携电子设备的低压直流升压场景，常见于DIY移动电源、小型户外供电装置、低压传感器供电回路这类需要将单节锂电3.7V电压抬升至5V/9V/12V等不同输出等级的应用场合，能在输入电压波动较大的工况下维持稳定的输出电压，适配小功率负载的供电需求。从结构设计来看，整体采用半透明黄色工程塑料作为外壳材质，一方面可以直观观察内部PCB板上的功率电感、整流二极管、滤波电容、调压电位器等核心元器件的布局状态，方便调试阶段快速排查虚焊、元件错位等问题，另一方面塑料外壳本身具备基础的绝缘防护能力，避免模块在装入设备腔体时与周边金属结构件发生短路风险。外壳的外形采用长条形方正结构，一端预留输入接线端的插接口位，另一端对应输出接线位置做了避让开口，侧边对应调压电位器的位置预留了调节孔位，不需要拆开外壳就能用小螺丝刀调整输出电压值，适配现场调试的操作需求。安装边界上，整体长宽高尺寸适配常规洞洞板、小型设备内腔的安装空间，外壳侧边没有突出的安装耳，实际装机时可以采用双面胶固定、扎带捆绑或者热熔胶点固的方式固定，不会占用过多的设备内部空间，适合在空间紧凑的小型电子装置内布置。

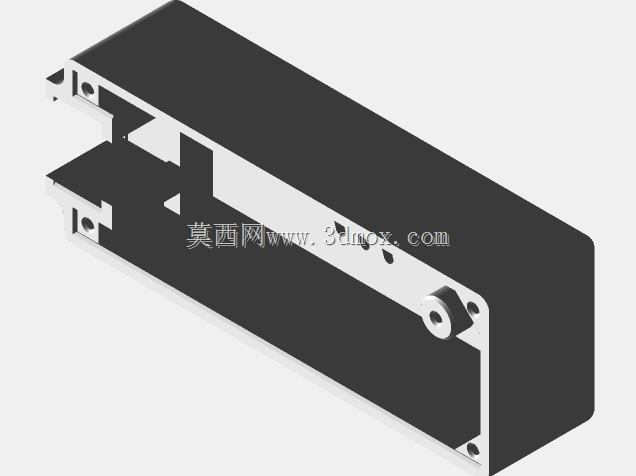

　　设计思路上，外壳的内部筋位完全贴合内部PCB板的轮廓，在功率电感、电解电容这类高度较高的元件位置做了对应的让位凹槽，既保证外壳合模后不会挤压元件引脚造成短路，也能让PCB板在壳体内不会出现窜动，提升模块在轻微振动工况下的结构可靠性。外壳表面做了细微的防滑纹理处理，手持焊接或者调试时不容易打滑，合模缝位置做了错位止口设计，扣合后缝隙均匀，不会出现明显的错位翘边，日常使用中能阻挡少量灰尘落到PCB板上，降低积灰造成的电路漏电风险。

　　从实际使用的角度看，这类升压模块的结构设计需要兼顾散热与防护的平衡，半透明外壳没有做完全密封处理，在功率元件对应的位置预留了细微的散热间隙，模块带载工作时功率电感和整流二极管产生的热量可以通过间隙自然散出，避免密闭空间内热量累积造成元件过热降额。输入端和输出端的接线位开口尺寸适配常规的2.54mm间距接插件，用户可以根据自己的使用需求焊接直插针、接线端子或者直接引出导线，不需要额外对外壳进行切割修改，降低二次加工的难度。外壳上的标识区域做了内凹处理，对应的XL6009型号标识直接模塑在壳体表面，不会因为长期摩擦出现标识磨损脱落的问题，方便后期维护时快速识别模块型号。

　　在电路布局对应的结构避让上，设计者充分考虑了不同厂家XL6009模块的元件布局差异，内部空腔做了通用化的余量设计，只要是常规尺寸的XL6009升压PCB板都能装入这个外壳，不需要针对特定批次的PCB做结构修改，具备一定的通用适配性。对于经常做小型电子装置开发的结构工程师来说，这类模块化的电源部件外壳设计，核心是在最小的体积内完成绝缘防护、操作避让、安装适配这几个核心需求，不需要做多余的装饰结构，所有的外形特征都服务于实际装配和使用的需求，比如端部的插接口做了倒角引导，插接外接端子时更容易对准，不会因为直角边缘卡住接插件造成装配困难。外壳的壁厚控制在1.2mm左右，既保证了基本的结构强度，受到轻微挤压时不会出现开裂，也不会因为壁厚过大占用过多的内部空间，同时塑料材质的成本较低，适合小批量DIY或者量产时的成本控制。
