TZT XYS3580直流电源模块散热外壳

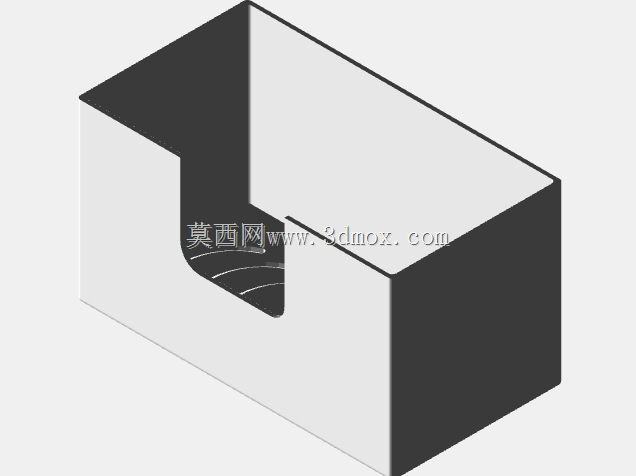

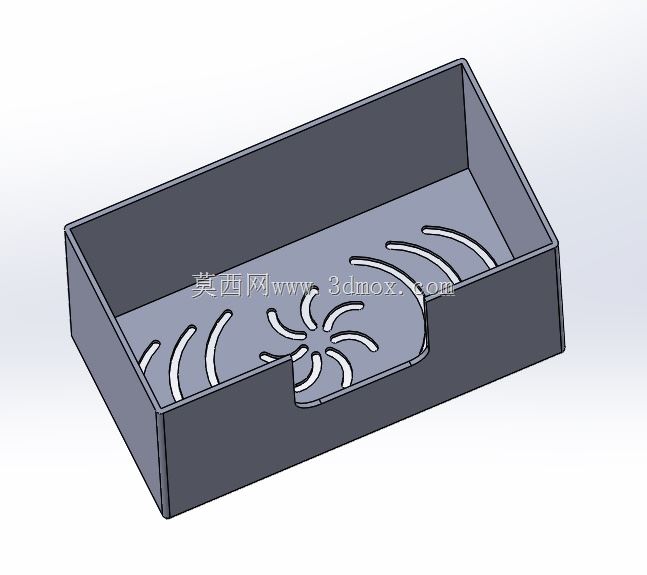

　　在实验室桌面电源搭建、小型电子设备直流供电改造、嵌入式系统测试台供电单元集成这类场景里，裸露的DC-DC稳压模块往往存在积灰短路风险、意外触碰短路隐患，同时模块自身功率器件工作时的热量如果没有合理的导流结构，长时间满负载运行很容易触发过热保护，甚至影响周边敏感器件的工作稳定性，这款适配TZT XYS3580直流稳压模块的外壳结构，就是针对这类实际工程痛点做的定向结构设计。从结构功能上看，外壳采用敞口盒式主体结构，侧壁预留的缺口刚好对应模块的接线、调节操作区域，不需要额外拆卸外壳就能完成输出电压校准、输入输出线缆接驳、负载通断操作，日常调试维护的操作便利性完全不受外壳加装的影响。底部的散热开槽是整个结构设计的核心考量，开槽采用放射状弧形排布，一方面对应模块内部功率MOS管、整流二极管、储能电感这些主要发热器件的安装位置，让器件表面的热空气可以顺着开槽形成自然对流通道，不需要额外加装风扇就能满足模块额定功率下的散热需求，避免封闭外壳导致的内部热量蓄积；另一方面开槽的弧形结构做了圆角过渡处理，没有尖锐的应力集中点，采用3D打印加工时不会出现层间开裂、支撑残留难以清理的问题，打印完成后只需要简单去除支撑就能直接使用，不需要二次打磨修型。

　　设计阶段首先划定了内部安装边界，完全贴合TZT XYS3580模块的实际外形尺寸，模块放入后不会出现横向窜动，内壁预留的0.2mm间隙刚好适配PLA、PETG等常见3D打印材料的打印公差，不需要额外做卡扣或者螺丝固定位，依靠侧壁的摩擦力就能把模块牢牢固定在壳体内，同时也方便后期模块故障时快速拆换。外壳的侧壁高度做了精准控制，既能够完全覆盖模块的PCB板边缘，避免金属碎屑、焊锡渣掉落到板上造成短路，又不会遮挡模块上的电压数码显示窗口，通电后可以直接从外壳敞口侧读取实时输出电压数值，不需要额外开孔做显示窗，简化了加工工序。从安装适配性来看，外壳底部是完全平整的平面，可以直接用双面胶固定在实验台面板、设备机箱内部的安装板上，也可以根据后期使用需求在底部预留的平面区域自行打孔，用M2或者M3螺丝完成硬固定，不会因为底部开槽影响安装面的贴合度。实际使用场景中，这类外壳既可以用在个人DIY的桌面可调电源项目里，把裸露的模块规整成独立的功能单元，也可以集成到小型自动化设备的控制柜内部，作为控制回路的直流供电单元防护结构，避免车间环境里的粉尘、金属切削碎屑落到模块PCB上造成故障。

　　结构设计上没有做多余的装饰性特征，所有的几何结构都服务于功能需求：侧壁的厚度统一设置为1.8mm，既保证3D打印时的结构强度，拿取、安装过程中不会因为轻微磕碰出现开裂，又不会因为壁厚过大占用过多的安装空间，整体外形尺寸控制在刚好容纳模块的最小边界，对于安装空间局促的小型设备集成场景非常友好。散热开槽的宽度设置为3mm，既能够保证足够的通风面积，又可以防止较大的金属异物、导线头穿过开槽接触到内部PCB，兼顾了散热性能和防护能力。外壳的敞口边缘做了0.3mm的圆角倒角，一方面避免3D打印后边缘的毛刺划伤操作人员的手部，另一方面在模块装入时可以起到导向作用，不需要精准对位就能顺利把模块滑入壳体内，组装效率更高。

　　针对实验室使用场景，外壳的结构还考虑了多台模块并排摆放的需求，外侧壁都是垂直平面，多台外壳靠在一起摆放时不会出现间隙过大、互相干涉的问题，可以整齐排布在实验台的电源区域，让桌面布线更加规整。不同于通用型的塑料外壳，这款结构完全针对对应型号的电源模块做了适配，不需要用户自行对通用外壳进行切割、打孔改造，拿到加工完成的成品后直接把模块放入即可投入使用，省去了自行改制外壳的测量、加工时间，对于电子工程师、DIY爱好者、小型设备集成商来说，能够大幅缩短项目的搭建周期。
