笔式便携电压检测指示装置结构设计

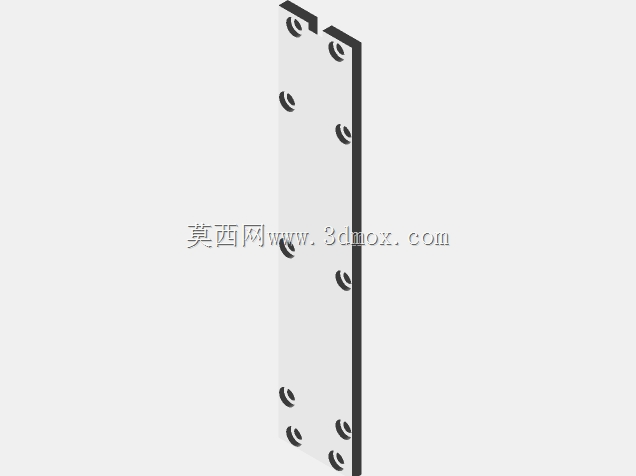

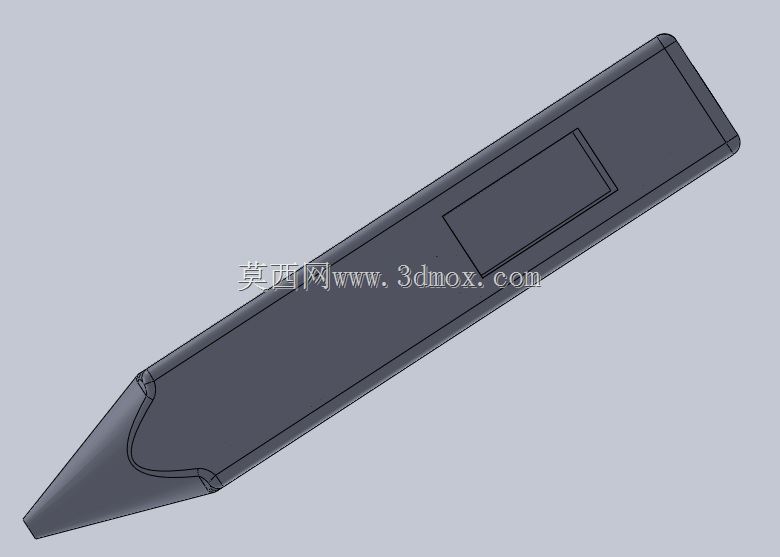

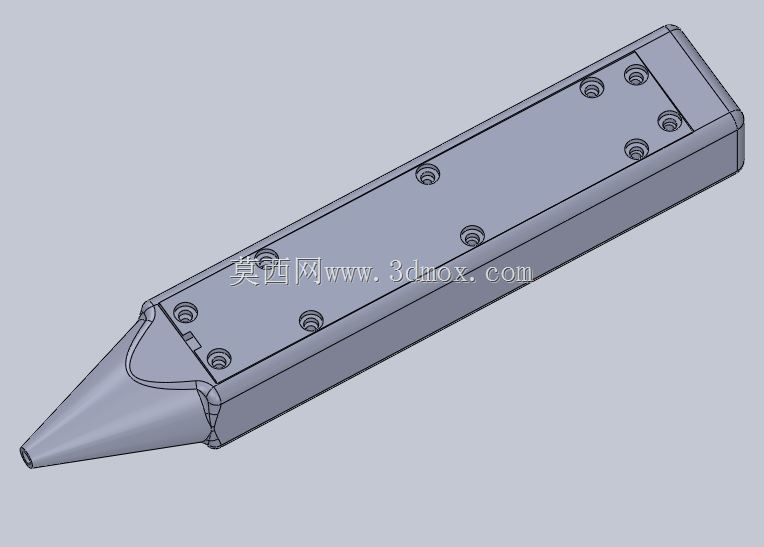

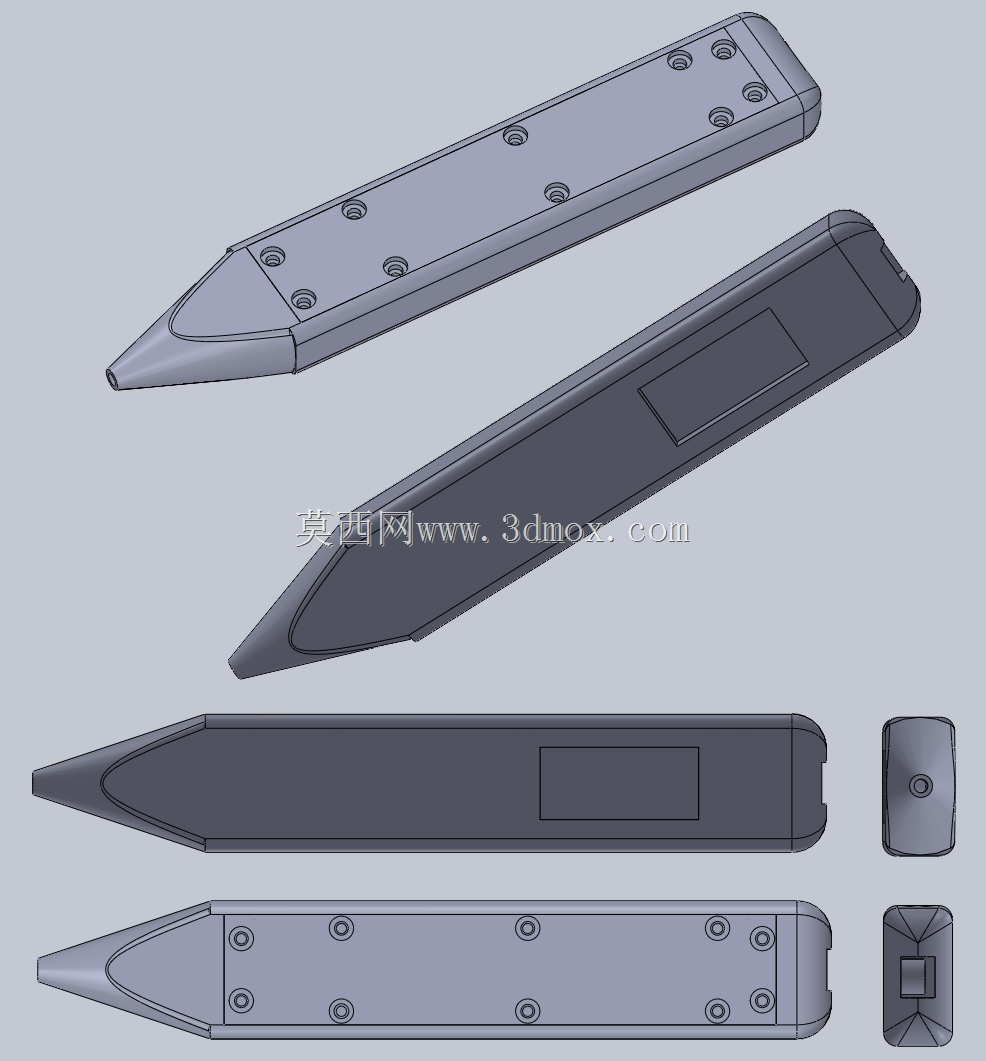

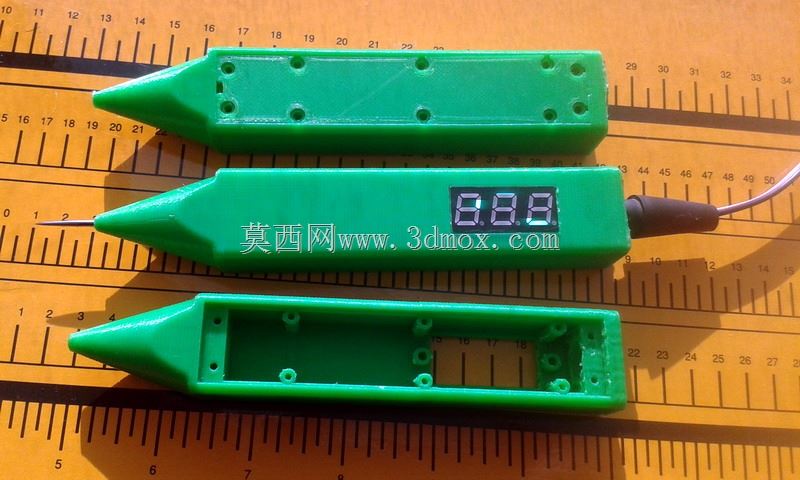

　　从结构拆分来看，壳体分为上下两个对合的半壳，上半壳为浅灰色工程塑料材质，表面预留6组M2规格的螺丝安装柱，柱位沿壳体长轴均匀排布，靠近笔尖检测端的位置额外增加2组固定柱，避免检测端插拔、接触带电体时出现壳体开裂、接缝错位的问题；下半壳为深灰色阻燃ABS材质，表面预留矩形的显示窗口安装位，窗口边缘做0.5mm的止口设计，安装亚克力指示面板时可以直接卡入止口，不需要额外打胶固定，既提升装配效率，也能避免日常使用中面板脱落、灰尘进入壳体内部。这款笔形电压指示装置的结构设计，核心围绕现场电工作业的随身检测需求展开，区别于传统台式万用表、 bulky 钳形表的形态，整体采用类铅笔的细长流线型壳体，整机长度控制在150mm左右，最大截面宽度18mm，厚度12mm，刚好可以插入工装裤的笔袋、电工工具包的插笔位，不会占用过多工具收纳空间，适配日常线路巡检、低压配电点位排查、变压器二次侧电压核验等移动作业场景。

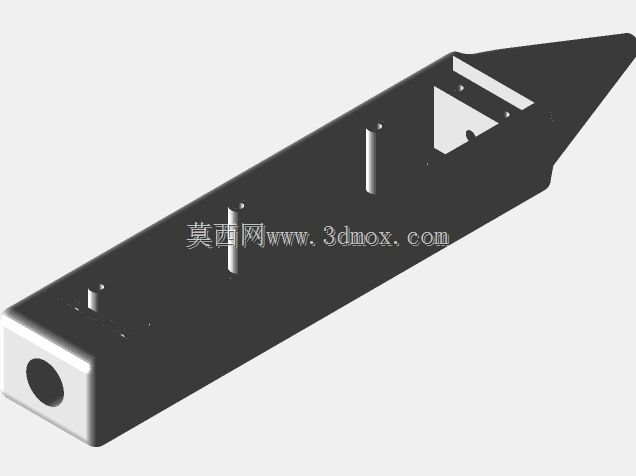

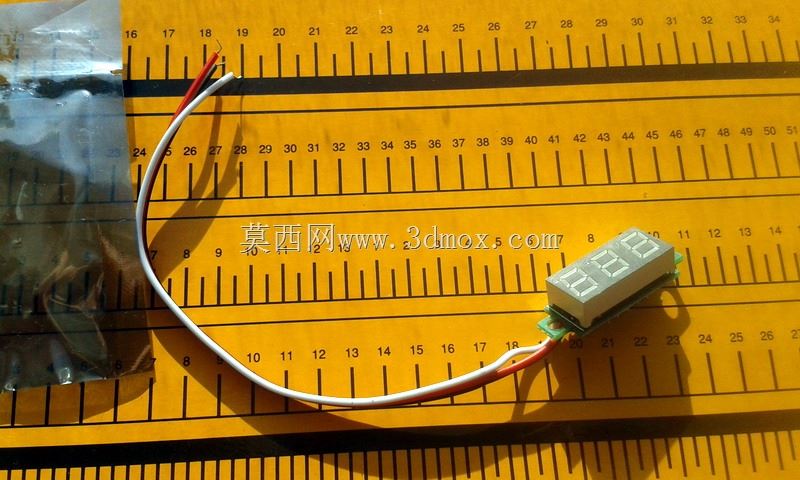

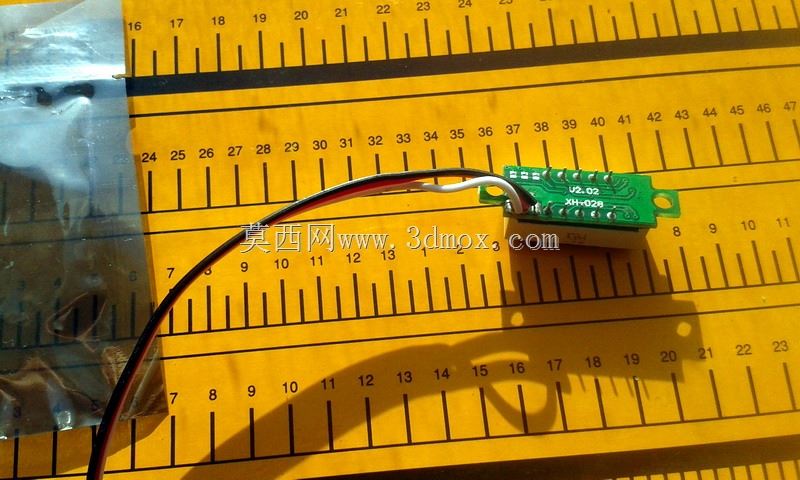

　　笔尖位置做15度的斜切收窄设计，最前端的检测探头伸出壳体3mm，探头根部做锥形过渡，既可以伸入密集排布的接线端子排缝隙中接触测点，也能避免探头过长导致的相邻端子短路风险；笔尾位置做圆弧收边，预留挂绳孔位，方便作业人员将装置挂在安全绳扣上，防止高空作业时设备坠落。内部结构层面，壳体内部沿长轴方向预留三个阶梯式安装腔，最靠近笔尖的腔室放置电压采样电阻与限流元件，腔室壁厚做到1.5mm，满足低压带电作业的绝缘防护要求；中间腔室放置指示电路的PCB板，PCB板宽度12mm，长度80mm，通过壳体内部的两个定位筋卡装固定，不需要额外打螺丝，减少装配工序；靠近笔尾的腔室放置纽扣电池仓，仓盖与笔尾端盖做卡扣式连接，更换电池时不需要拆开整机壳体，日常维护更便捷。

　　从实际使用场景来看，这款装置主要面向100V-500V低压交流回路的带电指示、电压存在性核验场景，比如配电房内变压器二次侧出线端子验电、车间设备供电线路断点排查、家装线路通电核验等场景，不需要像万用表那样切换量程，接触测点后通过窗口内的指示灯即可判断电压是否存在，操作门槛更低，响应速度更快。设计过程中针对现场使用的常见问题做了针对性优化：壳体所有边角都做R1.5的圆角处理，避免放在工具包内被尖锐边角刮破绝缘层、划伤作业人员手套；上下壳合模缝位置做0.3mm的错位止口，合壳后缝隙小于0.1mm，具备基本的防泼溅能力，适配车间、户外配电台区等存在少量水渍、粉尘的作业环境；探头位置做台阶式限位，探头受到轴向压力时会将力传导到壳体内部的支撑筋上，不会直接挤压内部PCB板，避免日常使用中探头受撞击导致电路损坏。

　　安装边界方面，这款装置不需要额外固定安装，属于手持便携类检测工具，配套的笔套可以夹持在安全帽带、工作服口袋位置，整体重量控制在35g以内，长时间手持作业不会产生明显的负重感；壳体表面做细磨砂纹理处理，佩戴薄绝缘手套操作时也不会打滑，提升带电作业时的操作稳定性。结构设计上充分考虑了注塑生产的工艺性，上下半壳的拔模斜度统一做1.5度，所有安装柱、加强筋的厚度都控制在壳体壁厚的60%以内，避免注塑生产时出现缩痕、翘曲问题，适合批量生产加工。
