xl4016e1可调DC-DC电源模块防护外壳

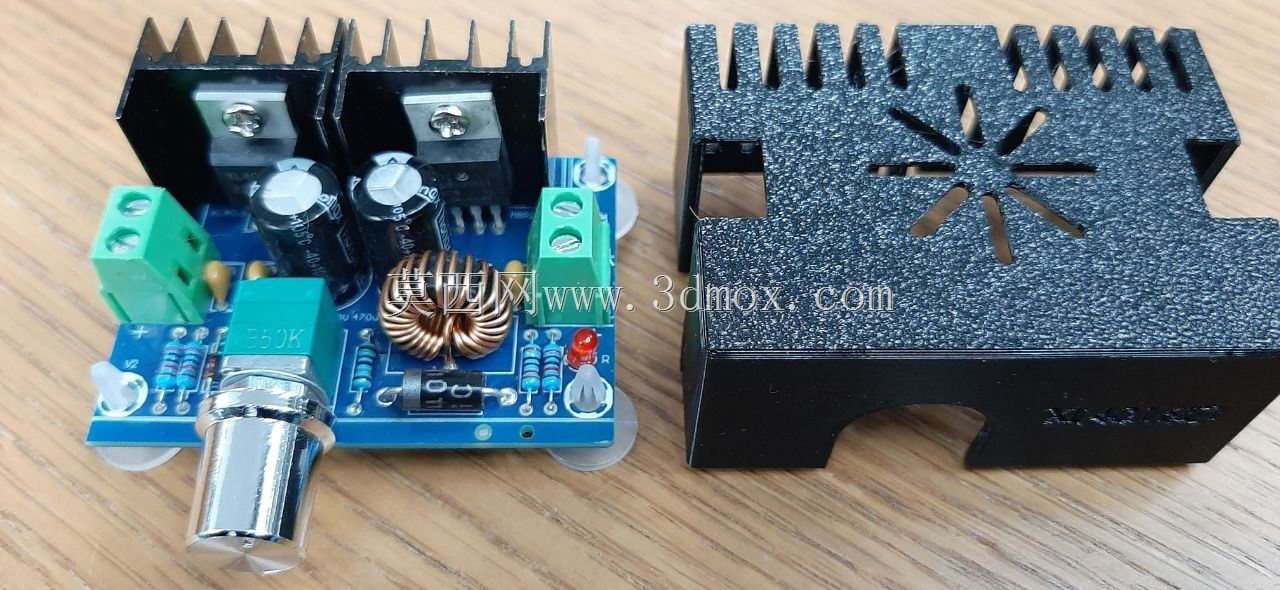

　　这款壳体是针对xl4016e1降压型DC-DC转换模块开发的专用防护结构，在嵌入式设备供电改造、桌面实验平台搭建、小型工控系统供电支路改造等场景中，能为核心调压模块提供可靠的物理防护与散热支撑。日常使用中，裸露的DC-DC模块引脚易被金属碎屑短接，调节电位器也容易因误碰发生参数偏移，这款外壳刚好覆盖模块除接线端外的所有带电区域，同时预留出调节旋钮的伸出位，既避免日常操作中误触电路板造成短路，也能让调压操作更顺手，不用再拿小螺丝刀去拧板上的微型电位器。

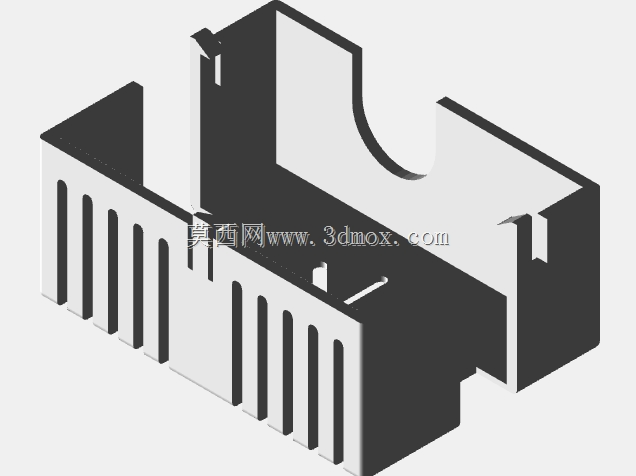

　　设计阶段首先考虑的是模块的安装边界，壳体内部腔体完全匹配xl4016e1模块的PCB轮廓，预留的引脚避让槽刚好对应模块的输入、输出、调压引脚位置，安装时不需要额外裁剪PCB或者飞线，模块直接卡入腔体即可完成固定，底部预留的支撑脚高度为3mm，既可以让壳体底部和安装面之间留出空气流通间隙，也能避免PCB底部焊点直接接触安装面造成短路。顶部的散热鳍片是设计中的核心考量，xl4016e1在满负载2A以上输出时，芯片表面温升会超过40℃，如果完全密封壳体很容易触发芯片过温保护，因此顶部采用多道平行鳍片结构，同时在芯片正上方设计米字型通风槽，既可以让芯片表面的热空气直接通过槽位散出，鳍片结构也能增加壳体和空气的接触面积，通过3D打印常用的PLA、PETG材质制作时，满负载下壳体表面温度能控制在45℃以内，不会出现材质软化变形的问题。

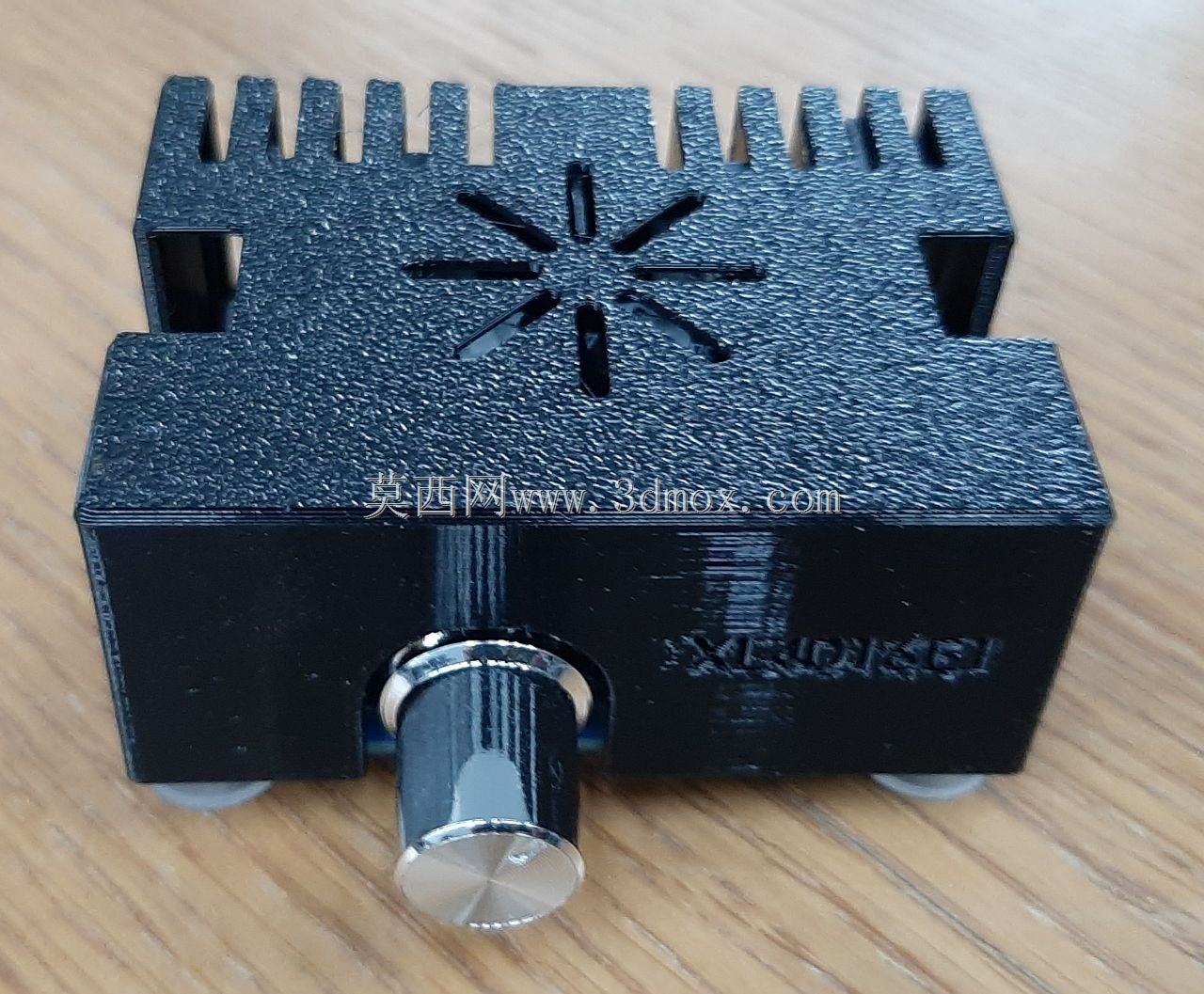

　　正面的旋钮适配位做了台阶式沉孔设计，刚好匹配常用的15mm直径金属旋钮，旋钮安装后和壳体表面齐平，不会突出过多造成磕碰，沉孔的深度刚好覆盖电位器的固定螺母，既可以隐藏固定结构提升外观整洁度，也能避免螺母松动造成电位器偏移。壳体侧面的开槽对应模块的接线端子位置，接线时不需要打开壳体，直接从侧面插入导线拧紧端子即可，日常维护更换接线时操作效率更高。考虑到3D打印的工艺特性，所有边角都做了R1.5的圆角处理，既避免打印时出现应力集中造成层间开裂，也能去除锐边防止安装时划伤手部。

　　实际安装测试中，这款壳体可以适配厚度1.6mm的标准xl4016e1模块PCB，内部腔体高度预留了8mm空间，完全容纳模块上的电解电容、功率电感等最高元器件，不会出现顶盖压合时碰到元器件的问题。外壳的上下盖采用卡扣式配合，不需要额外打螺丝固定，卡扣的配合间隙预留了0.2mm的打印公差，即使是普通FDM打印机0.2mm层厚打印，也能实现顺畅的拆装，方便后期对模块进行检修或者参数调整。在桌面实验台使用时，这款外壳可以直接用双面胶固定在设备侧板上，也可以通过底部预留的M3螺丝孔位进行刚性固定，适配不同的安装场景。对于经常需要搭建临时供电电路的电子工程师来说，这款外壳能有效提升模块的耐用性，避免裸露模块在频繁挪动过程中出现元器件脱落、引脚弯折的问题，同时规整的外观也能让实验平台的布线更整洁，减少排查线路时的干扰。
