QC快充充电器底部壳体结构设计

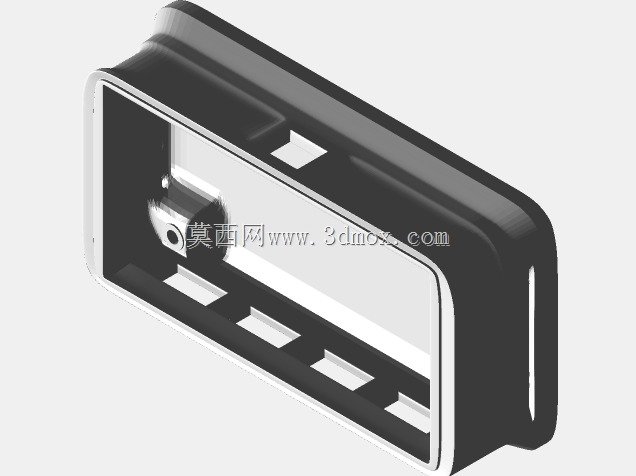

　　日常消费类电源适配场景里，多协议快充充电器的底部壳体是承载内部电路、对接插脚结构、保障装配精度的核心结构件，这款适配QC3.0、QC2.0协议的快充充电器底部壳体，针对5V、9V、12V、24V多档电压输出的电路布局做了针对性的结构避让，能覆盖桌面充电、墙插直充、排插拓展等多数民用充电场景的结构适配需求。从实际装配逻辑来看，这个壳体作为充电器与墙面/桌面接触的承载面，首先要满足内部电路板的固定限位需求，内腔预留的四个定位凸台，刚好对应PCB板上的安装孔位，装配时不需要额外做定位治具，就能让电路板快速落位，避免焊盘与壳体发生硬接触刮伤绝缘层。

　　壳体侧边预留的USB接口避让槽，做了0.15mm的单边余量，既可以保证接口塑胶件顺利卡入，又能避免间隙过大导致的接口晃动，长期插拔过程中不会出现接口偏移导致的接触不良问题。设计阶段针对M3规格的紧固件做了匹配的螺柱结构，螺柱高度12mm，刚好适配两层电路板叠加后的安装高度，螺柱根部做了R0.8的圆角过渡，避免注塑成型时出现缩痕，同时螺柱内孔预留了0.2mm的自攻螺丝余量，不需要预埋铜螺母就能满足反复拆装的强度要求，适合小批量量产时的成本控制。壳体的外边缘做了1.2mm的圆角处理，一方面是避免注塑件的锐边划伤使用者，另一方面在充电器跌落时，圆角结构可以分散冲击力，降低壳体开裂的概率。

　　底部接触面做了0.3mm的微凸筋设计，当充电器放置在桌面时，只有筋条与桌面接触，既可以减少壳体与桌面的摩擦刮花，又能在墙面插装时增加与墙面的摩擦力，避免充电器自重导致的松动滑落。针对内部发热元件的布局，壳体对应功率器件的位置做了局部减薄处理，减薄区域厚度比周边薄0.4mm，能提升热量向外传导的效率，避免内部热量堆积导致的元器件寿命衰减，同时减薄区域没有做透孔设计，满足安规要求的电气间隙距离，不会出现高压侧与外界的导通风险。壳体的卡扣结构设计在侧边四个角落，卡扣的扣合量设计为0.6mm，装配时不需要太大的按压力就能让上下壳扣合到位，后期维修拆解时用普通撬片就能顺利拆开，不会出现卡扣断裂的问题。

　　考虑到充电器在不同使用场景下的装配公差，壳体的内腔所有定位筋都做了1度的拔模斜度，既方便注塑脱模，又能给电路板的尺寸公差预留足够的适配空间，即使PCB板存在±0.1mm的尺寸偏差，也能顺利装入壳体内部。在安装边界上，这个壳体的外部轮廓尺寸完全适配常规国标墙插的空间要求，插入墙插时不会遮挡相邻的插座位置，多设备同时插在排插上时也不会出现空间干涉。壳体内部的走线槽做了2mm的深度设计，高压侧与低压侧的走线槽之间做了隔离筋，满足安规要求的爬电距离，避免高压串入低压侧带来的安全隐患。针对日常使用中可能出现的液体泼溅场景，壳体的上下壳合模位置做了一圈0.5mm的止口结构，少量液体泼溅时不会直接流入壳体内部，提升日常使用的可靠性。
