薄型圆角双感应区门控感应装置结构

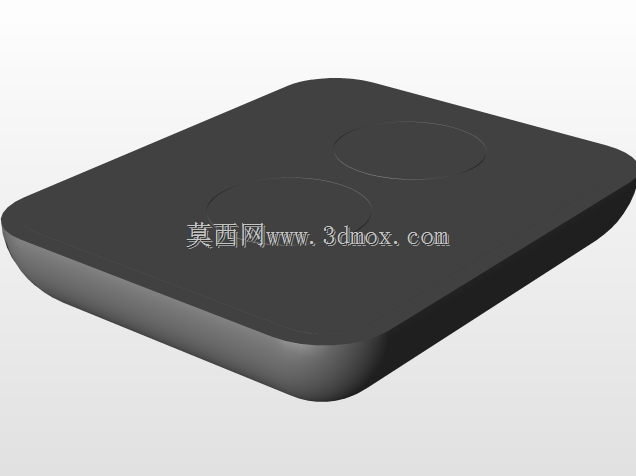

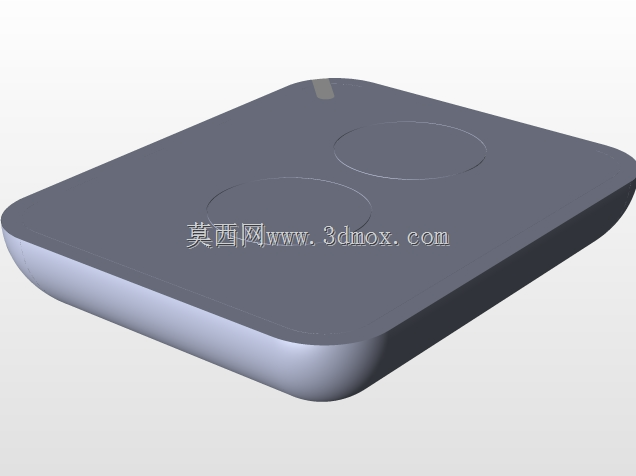

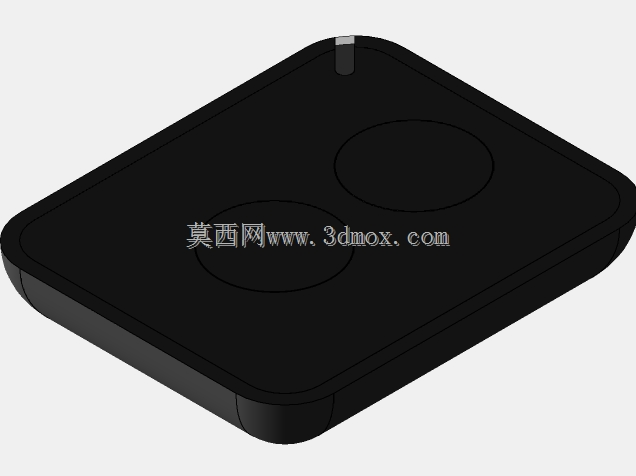

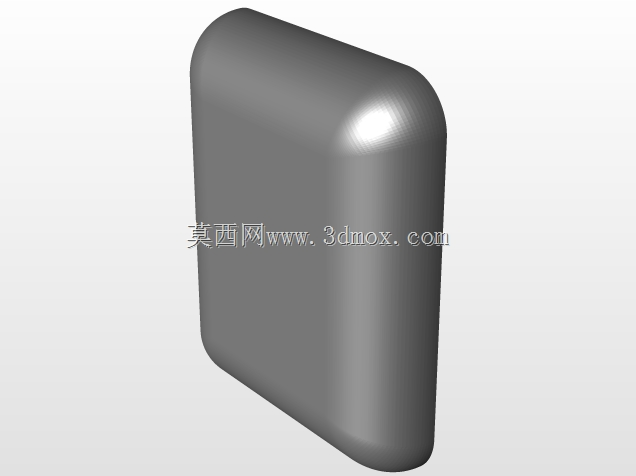

　　这款薄型圆角双感应区门控装置，最初是为高端商用空间的隐蔽式门禁需求开发的结构方案，在实际项目落地中，常被应用在写字楼玻璃隔断门、酒店客房隐形门禁、智能家居入户感应触发场景中，替代传统突出式的门禁读头或者按键开关，避免突出结构磕碰行人，同时适配极简风的装修饰面安装需求。从结构设计逻辑来看，整体采用大圆角方形薄壳体方案，壳体边缘做了R12的大圆弧过渡，没有尖锐棱角，一方面是避免安装后剐蹭过往人员的衣物或者肢体，另一方面大圆角的结构在注塑成型时能更好地保证壳体壁厚均匀，减少缩水、翘曲等成型缺陷，壳体整体厚度控制在12mm，安装后突出墙面的距离极小，不会破坏墙面的整体平整感。

　　顶面设置的两个圆形感应区，直径均为35mm，两个感应区中心距为60mm，分别对应门体的开门触发与常开锁定两个功能，实际使用时，用户无需按压，只需将授权卡片或者具备NFC功能的设备贴近对应区域10mm范围内即可触发对应功能，感应区下方的PCB板安装位预留了0.8mm的感应距离余量，保证非金属壳体不会屏蔽感应信号，同时避免感应过于灵敏导致的误触发问题。在安装边界的设计上，壳体背部预留了标准86底盒的安装孔位，孔位中心距为60mm，可直接适配市面通用的暗装86型接线底盒，无需额外开孔改造墙面，降低现场安装的施工难度；壳体侧边预留了2mm宽的穿线缺口，方便底盒内的弱电线缆接入内部PCB板，穿线缺口处做了圆角倒边处理，避免穿线时割破线缆绝缘层造成短路隐患。从结构强度设计来看，壳体采用PC+ABS合金材料的壁厚设计基准，顶面壁厚2mm，侧壁壁厚1.8mm，在保证整体结构抗冲击性能的同时，尽可能控制整体重量，安装后不会因为长期自重导致底盒固定螺丝松动；壳体内部设置了4个十字型的PCB支撑柱，支撑柱高度为8mm，既可以将PCB板固定在距离顶面1mm的位置保证感应灵敏度，又能在壳体受到正面按压冲击力时，通过支撑柱将力传导到背部的安装底盒上，避免PCB板受挤压变形损坏元器件。

　　在实际场景适配中，这款结构还可以根据安装场景的不同调整表面处理工艺，比如在公共区域使用时可以做磨砂抗指纹处理，避免长期触摸留下的指纹印影响外观整洁度；在智能家居场景中可以做高光同色处理，和墙面饰面颜色保持一致，进一步弱化装置的存在感。两个感应区的位置设计也充分考虑了人体工程学，安装完成后感应区中心距离地面高度为1.2m，正好对应普通成年人站立时手腕的自然抬起高度，用户无需刻意抬手或者弯腰即可完成触发操作，大圆角的外形也不会在人员匆忙通过时造成磕碰伤害。

　　在内部空间的预留上，壳体内部除了感应PCB板的安装位，还预留了10*10mm的备用空间，可以根据需求加装蜂鸣器或者状态指示灯，指示灯的光线可以通过壳体顶面的半透明材质区域透出，给用户明确的操作反馈，不需要额外在壳体上开孔，保证外观的整体性。结构的合盖方式采用卡扣加超声波焊接的组合方案，壳体四周设置了6个均匀分布的卡扣，在生产装配时可以先通过卡扣初步固定上下壳，再通过超声波焊接完成密封，防护等级可以达到IP54，能够适应卫生间门口、阳台等存在少量溅水的安装场景，不会因为潮气或者溅水导致内部电路故障。
