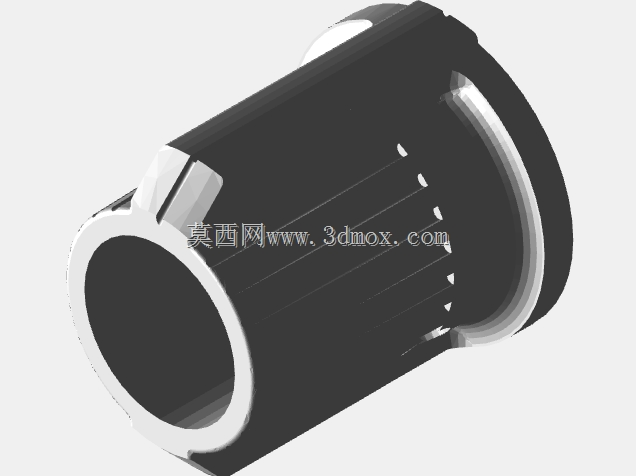

泰克示波器兼容替换旋钮结构设计

　　从实际使用场景来看，这类旋钮安装在示波器前面板的放大器调节轴上，日常需要承担参数微调、档位切换的操作功能，操作人员旋转旋钮时的阻尼反馈、定位精度，都会直接影响参数调节的效率，因此在结构设计阶段，首先要保证的就是与原有设备安装位的完全适配，不能出现安装后松动、旋转卡滞、与面板周边部件干涉的问题。设计过程中，首先对原始铝制安装基座的配合尺寸做了反向测绘，确定旋钮的内孔直径、轴向定位台阶的尺寸公差，确保旋钮套入设备调节轴后，轴向定位准确，不会出现前后窜动的情况，同时内孔与轴的配合间隙控制在合理范围，既保证安装拆卸的便利性，又不会因为间隙过大导致旋转时出现旷量，影响调节精度。在电子测试测量设备的运维与配件替换场景中，示波器这类高频使用的精密仪器，其操作旋钮的损耗率一直处于较高水平，尤其是泰克7000系列的7A26、7A18等型号示波器放大器配套旋钮，长期反复旋转操作带来的磨损、磕碰损坏，会直接影响设备的参数调节精度与操作手感，不少存量设备因为原厂配件停产难以采购，只能面临操作部件缺失的窘境，这款兼容旋钮的三维结构设计，正是针对这类替换需求完成的适配方案。

　　外形结构上，旋钮外圈做了细密的防滑齿槽设计，齿槽的深度、间距都参考了原厂旋钮的操作手感做了匹配，避免操作人员戴手套操作或者快速旋转时出现打滑的情况，旋钮的轴向长度、外圈直径都严格匹配原始安装空间，安装后旋钮端面与前面板的间隙、与周边相邻旋钮、按键的间距都和原厂状态一致，不会出现突出过多容易磕碰、或者凹陷过深操作不便的问题。考虑到这款旋钮必须安装在原始铝制件中使用，设计时特意在旋钮与铝制基座的配合位置做了限位结构，旋钮装入铝制基座后，周向旋转的同心度偏差控制在极小范围内，旋转过程中不会出现偏心晃动的情况，同时旋钮的壁厚做了合理优化，既保证足够的结构强度，避免日常操作中受力开裂，又不会因为壁厚过大导致整体重量超标，增加调节轴的负载。

　　从安装边界来看，旋钮的最大外径没有超出原有铝制安装座的外圈范围，旋转过程中不会与铝制座的内壁产生摩擦，旋钮尾部的内孔深度完全覆盖调节轴的插入长度，确保轴与旋钮的配合长度足够，长期使用不会出现松脱。在功能特性上，这款兼容旋钮完全匹配原有设备的操作逻辑，旋转时的阻尼感由原有铝制基座内部的阻尼结构提供，旋钮本身只承担扭矩传递与操作握持的功能，因此结构上没有额外增加冗余的阻尼部件，避免改变原有设备的操作手感，同时旋钮的端面没有做多余的标识凸起，保留了和原厂一致的平整外观，不会破坏设备前面板的整体视觉协调性。

　　对于从事电子仪器维修、存量设备运维的结构设计人员来说，这类替换配件的三维建模核心不在于复杂的曲面造型，而在于对安装配合尺寸的精准把控，每一处公差的设定、每一个限位结构的位置，都需要结合实际的安装测试反复调整，比如最初的设计版本中，防滑齿的边角做了直角处理，实际操作时手感偏生硬，后来将齿的边角做了微小的圆角过渡，既不影响防滑性能，又大幅提升了长时间操作的舒适度；还有内孔与调节轴的配合公差，最初设定的间隙偏小，在温度变化较大的使用环境中，因为材料热胀冷缩容易出现卡滞，后来根据常用工程塑料的热膨胀系数调整了配合间隙，兼顾了不同使用环境下的操作顺畅度与配合紧密性。这类配件虽然只是测试仪器上的一个小型操作部件，但直接关系到设备的使用体验，很多老旧的专业测试设备本身性能依然完好，仅仅因为一个小旋钮损坏就无法正常操作，造成设备资源的浪费，精准适配的替换结构设计，能够有效延长这类存量设备的使用寿命，降低运维成本，在建模过程中，每一个尺寸的确定都需要结合实际的设备拆装测量，不能仅凭外观照片推断内部配合结构，尤其是与原有铝制件的配合面，必须保证接触均匀，避免出现局部应力集中导致的旋钮开裂或者铝制件磨损。
