竞赛用微型轮式移动小车结构设计

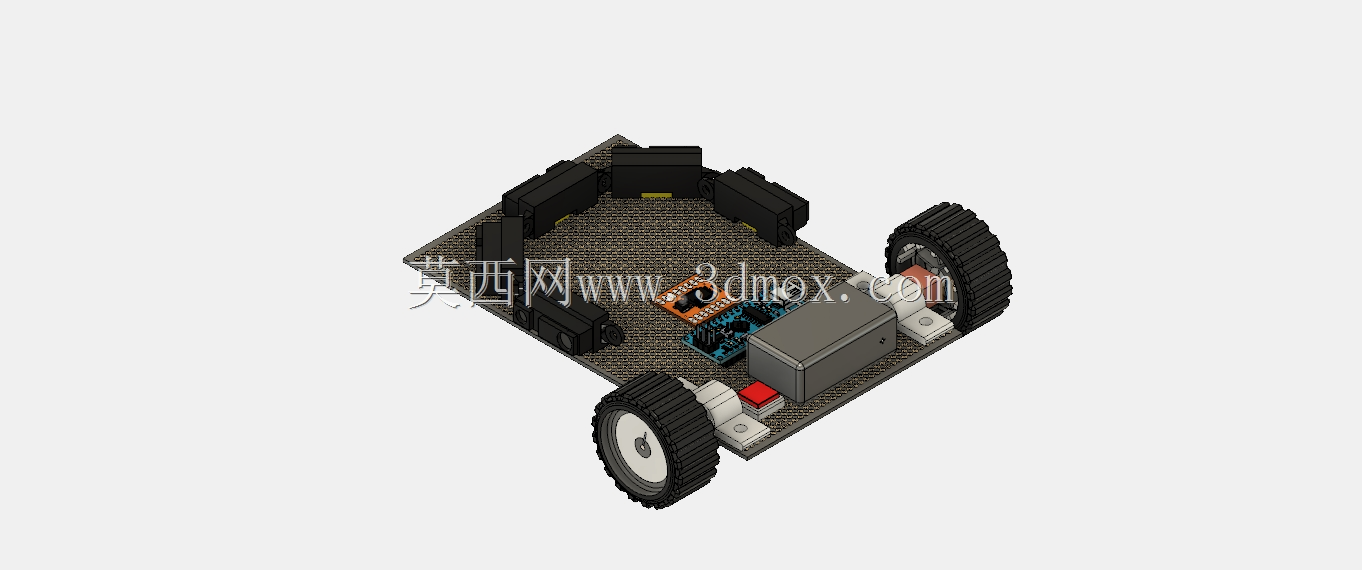

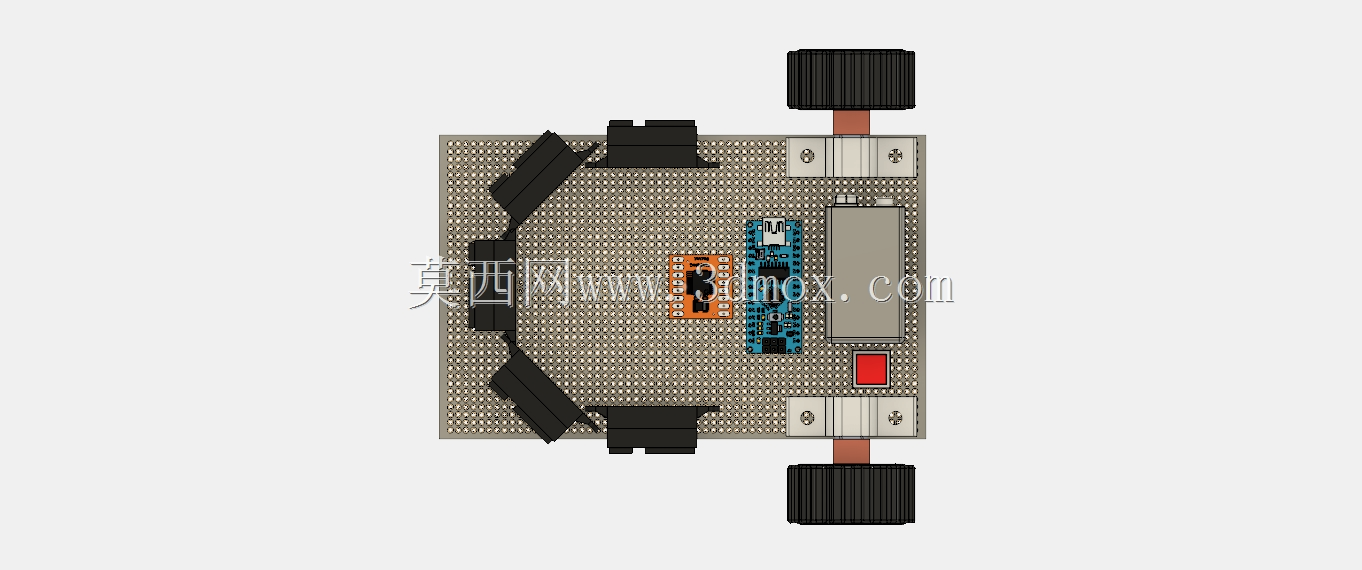

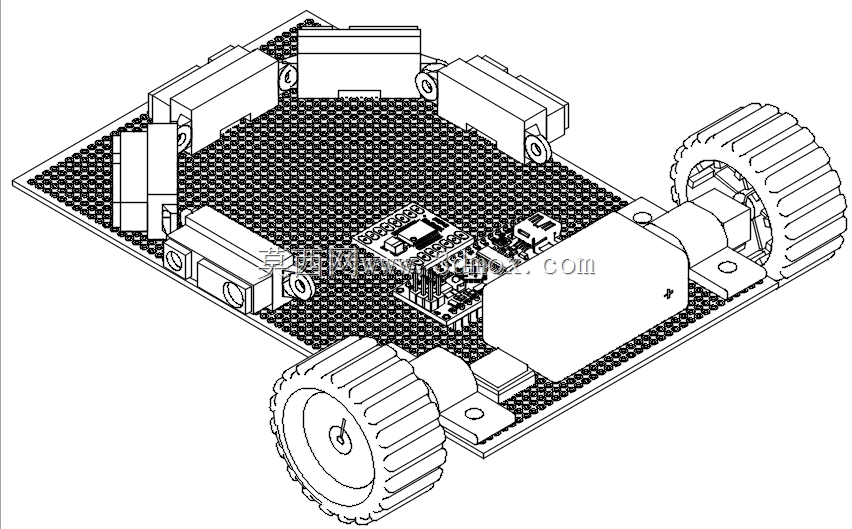

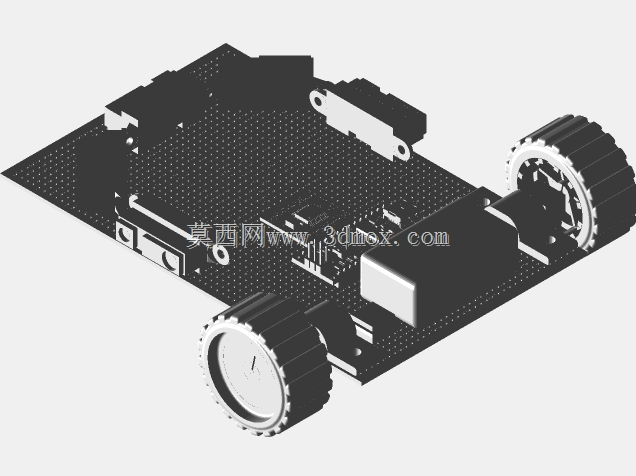

　　底盘主体采用一体化的多孔板结构，板面的标准安装孔位按照统一间距排布，不需要额外打孔攻丝就能完成各类功能模块的固定，不管是加装传感器支架、任务执行机构，还是调整电池、控制板的安装位置，都能通过标准紧固件快速完成，适配赛事前快速调试、临时改型的实际需求。驱动单元直接贴合底盘板面安装，电机输出轴与轮体的连接采用同轴直连结构，省去了额外的传动齿轮组，既减少了传动过程中的动力损耗，也消除了齿轮啮合间隙带来的控制误差，让小车的行进距离控制、转向角度控制精度更高，对于需要精准停靠、定点执行任务的竞技场景来说，这种结构能大幅降低调试阶段的参数校准难度。这款微型轮式移动载具的结构设计，完全围绕小型竞技赛事的场地通行、任务执行需求展开，没有冗余的装饰性结构，所有部件的排布都优先服务于紧凑性、运行稳定性与改装拓展性。从整体布局来看，载具采用双轮差速驱动方案，两个带防滑齿纹的驱动轮分别布置在底盘两侧靠前位置，轮体采用带辐条的镂空结构，既保证轮体本身的结构强度，又能尽可能降低转动惯量，提升加减速阶段的响应速度，轮缘的防滑齿纹经过角度优化，在常见的PVC赛事场地、哑光木质场地上都能获得足够的抓地力，避免急转向、急启停时出现打滑偏移的问题。

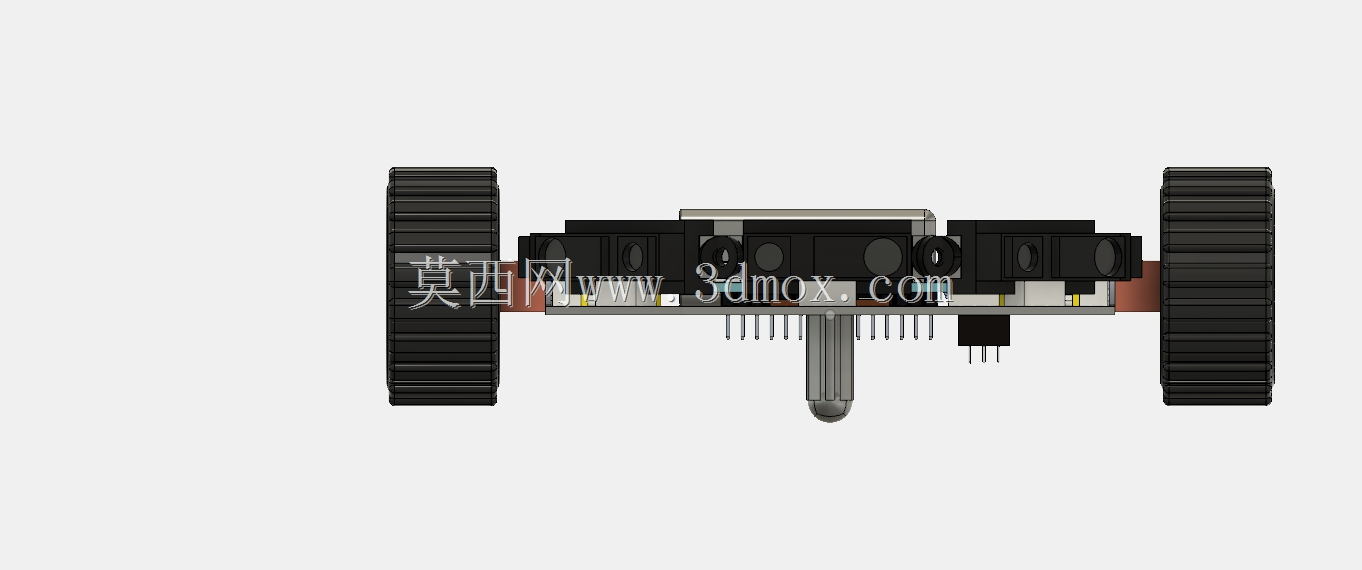

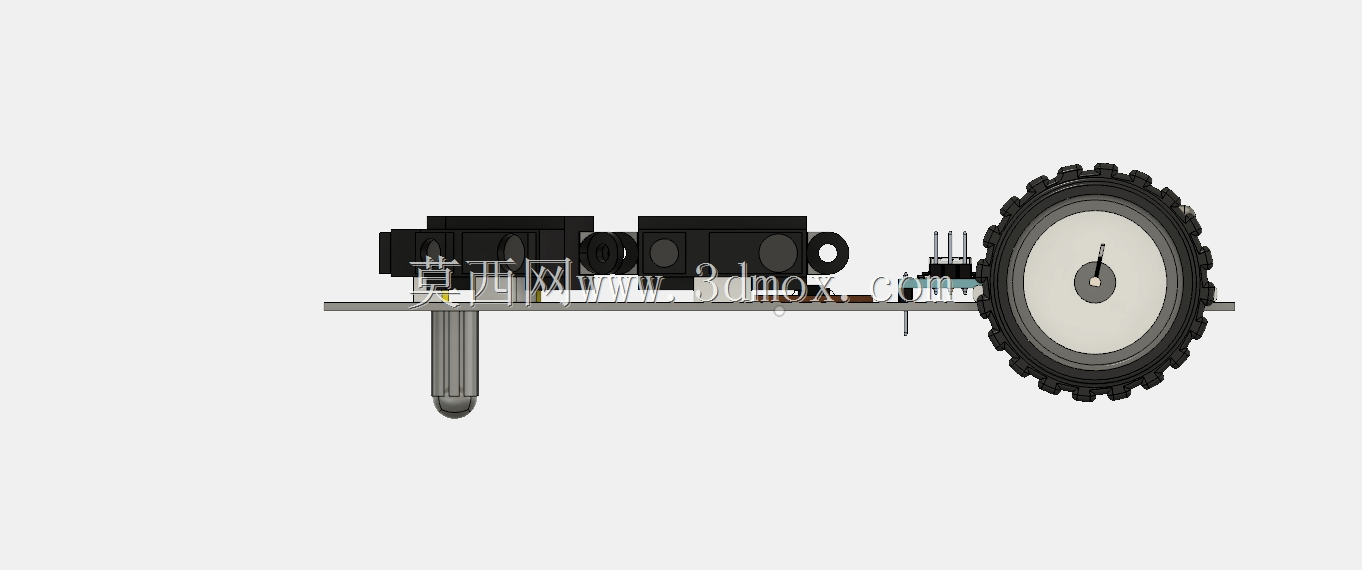

　　控制电路板直接集成在底盘中部的安装区域，板载的接口全部朝向底盘外侧预留，接线时不需要抬升电路板就能完成传感器、电源、驱动模块的线路连接，后期排查线路故障、更换外接模块时的操作空间更充足。底盘的整体外轮廓做了圆角处理，所有超出板面的部件都没有超出底盘的最大外边界，在赛事场地行进时，不会因为突出的部件刮蹭场地围挡、任务道具，避免出现意外卡滞影响赛程。从安装边界来看，两个驱动轮的外侧端面与底盘侧边齐平，轮体的上下活动余量控制在极小范围内，即使经过场地的接缝、微小坡度，轮体也不会和底盘板面发生剐蹭；底盘底部距离地面的高度经过反复调整，既保证了足够的通过性，能顺利越过场地上的微小凸起、拼接缝隙，又尽可能降低了整车的重心，减少高速转向时的侧倾风险，提升运行过程中的平稳性。

　　整车的结构拆分非常简单，所有部件都采用可拆卸的紧固件连接，没有采用胶粘、焊接等不可拆卸的连接方式，参赛人员在赛前准备阶段如果需要更换损坏的轮体、调整电机位置，只需要拧下对应的紧固件就能完成操作，不需要对整体结构进行破坏性拆解。在结构强度设计上，底盘板件的厚度经过校核，在搭载常规重量的电池、控制板、小型任务机构时，板面不会出现明显的形变，即使发生轻微的碰撞，也不会因为板件变形导致轮轴偏移、驱动卡滞。轮体与输出轴的连接位置做了扁位定位，避免长时间正反转切换后轮体与轴之间出现相对滑动，导致行进距离计算出现偏差。

　　考虑到赛事过程中可能需要快速调整整车重量分布，电池的安装位预留了前后调整的空间，参赛人员可以根据场地的摩擦系数、任务的负载情况，前后移动电池的固定位置，调整整车的重心前后配比，获得最优的驱动轮抓地力与转向灵活性。所有外接线路的走线空间都预留在板面的空隙位置，布线时可以顺着孔位整理固定，不会出现线路垂落缠绕轮体的问题，也不会因为线路杂乱影响后期的模块拆装。这种结构设计没有追求复杂的功能集成，而是把核心的可靠性、易调试性、易改装性放在首位，完全匹配小型竞技类移动载具短周期开发、高频次调试、高稳定性要求的使用场景，不管是用于入门级的机器人赛事教学，还是作为小型移动机器人的基础底盘开展二次开发，都能提供足够的结构支撑与改装空间。
