枪托式电子设备注塑外壳结构设计

项目分类:通用机械零部件 发布时间:2025-02-09 ID:923550
  • 枪托式电子设备注塑外壳结构设计
  • 枪托式电子设备注塑外壳结构设计
  • 枪托式电子设备注塑外壳结构设计
  • 枪托式电子设备注塑外壳结构设计

  做手持类电子检测设备的结构设计时,握持段的人机工程适配是最容易被忽略的细节,很多初入行的工程师习惯先堆内部元器件布局,最后再套一个方正的外壳,实际交付到产线组装或者终端用户手里时,要么握持硌手长时间操作易疲劳,要么内部走线空间被壳体加强筋挤占,导致装配时线材弯折半径不足出现芯线断裂的隐患。这次做的这款枪托式壳体结构,最初的需求来自工业巡检类手持终端的项目,现场作业人员需要单手握持设备完成扫码、数据采集、按键操作,整套动作要在行走过程中完成,不能出现设备滑脱、按键误触的问题。

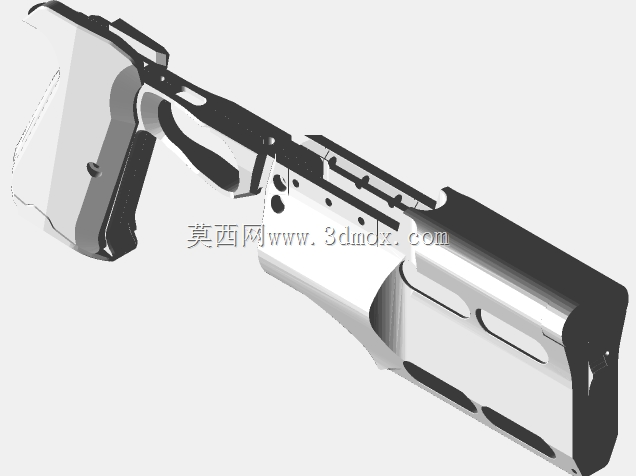

  从结构布局来看,整个壳体采用上下分模的设计思路,分模线沿着壳体侧面的曲率变化最平缓的位置布置,既可以避免注塑时出现倒扣结构增加模具复杂度,也能让合模后的飞边处于握持时不会直接接触手掌的位置,减少后续披锋处理的工序成本。握持段的曲面弧度是按照成年男性手掌自然握持的轮廓做的拟合,虎口位置做了12度的内收斜角,对应手掌虎口的贴合角度,握持时手掌的受力点均匀分布在大鱼际和指根位置,不会出现局部应力集中导致的长时间握持酸痛。壳体侧面预留的三个长条形开孔,是为设备的侧边功能按键预留的安装位,开孔边缘做了0.3mm的倒角,既可以避免按键按压时与壳体边缘摩擦产生卡滞,也能在按键装配时提供足够的导向间隙,不会因为注塑件的微小收缩率偏差导致按键装配不到位。

  壳体内部的加强筋布局没有采用传统的满布网格筋的设计,而是沿着内部PCB板的安装柱位置做了放射状的筋条连接,筋条厚度控制在壳体壁厚的0.6倍,避免注塑时筋条背面出现缩痕影响外观质量,同时筋条的高度距离壳体内壁预留了2mm的走线空间,电源引线、信号排线可以顺着筋条之间的槽位布置,不会被PCB板压接导致绝缘层破损。尾部的枪托式延伸段,内部设计了电池仓的安装卡位,卡位处做了两个对称的弹性卡扣,不需要额外打螺丝就可以固定电池包,更换电池时只需要按压卡扣就可以弹出电池包,适合户外作业时快速更换备用电池的场景,同时尾部的圆弧过渡做了3mm的圆角处理,作业人员把设备抵在腰侧操作时,不会硌到腰部衣物或者皮肤。

  安装边界方面,整个壳体的总长控制在210mm,握持段的最大宽度是45mm,最薄的壁厚位置是1.8mm,满足ABS材料注塑的最小壁厚要求,不会出现打不满模的问题。上下壳体的连接采用6颗M2的自攻螺丝固定,螺丝柱的位置均匀分布在壳体的四个角和握持段的中部,每个螺丝柱周边都做了三角加强筋连接到壳体内壁,避免螺丝锁附时螺丝柱出现开裂的问题。前端的开口位置是为设备的检测探头预留的安装位,开口的同轴度公差控制在0.1mm以内,保证探头安装后不会出现偏斜,影响检测精度。壳体表面的防滑区域做了细微的咬花纹理,纹理深度0.15mm,既可以增加握持时的摩擦力,手上沾有少量油污或者汗水时也不会滑脱,同时纹理不会过深导致容易积灰,日常擦拭清洁很方便。

  在实际的行业应用场景里,这类枪托式手持壳体不光可以用在工业巡检设备上,调整内部安装位的尺寸后,也可以适配手持条码扫描枪、便携式热成像仪、工业内窥镜的显示端等设备,核心的设计逻辑都是围绕单手握持的操作稳定性来展开,不会为了追求外观的棱角感牺牲实际使用的舒适度。做结构设计的时候不能只盯着三维模型里的外观曲面好不好看,要多考虑实际装配时的工序复杂度、终端用户的操作习惯、不同使用环境下的可靠性,比如户外使用时,壳体的接缝处要预留0.5mm的密封胶条安装槽,满足IP54的防护等级要求,避免雨水或者灰尘进入壳体内部损坏电路,这些细节在建模阶段就要考虑到位,不能等到开模之后再去改模,那样会产生很高的额外成本,也会拉长整个项目的交付周期。
