适配150mm管径的机器人用管托电子托盘

　　在工业机器人管线布设、小型自动化设备走线排布以及模块化机器人组件搭建场景中，这类适配特定管径的管托电子托盘，主要承担管类构件的承托、定位以及配套电子元件的搭载功能，避免管线在设备运行过程中出现晃动、移位、磨损等问题，同时为配套的小型传感、接线类电子元件提供稳定的安装载体。从实际使用场景来看，这类构件常应用于协作机器人臂端管线整理、小型巡检机器人的机身管缆固定、桌面级自动化工作站的管路排布工位，尤其在需要兼顾管体固定与小型电子元件集成安装的位置，这类一体化托盘结构相比分离式的管夹加安装板组合，能减少装配零件数量，降低安装对位的工作量，同时减少连接点的松动风险。

　　设计过程中首先锁定适配的管体参数，针对外径50mm的标准圆管做适配，基准适配管长为150mm，托盘主体的支撑跨度完全匹配该长度下的管体承重需求，避免跨度过大导致托盘中部受力变形。壁厚参数的适配逻辑做了明确的边界预留，基准适配壁厚为3mm，当实际应用场景需要更换为4mm壁厚的管体时，不能直接套用现有模型，需要对应调整托盘的整体长度，因为壁厚增加后管体与托盘支架的配合接口尺寸会发生变化，若不调整接口尺寸，会出现装配过盈无法安装，或者配合间隙过大导致固定松动的问题，这部分设计边界在建模时已经做了参数化预留，调整对应尺寸参数即可快速生成适配不同壁厚的版本，不需要重新绘制整体结构。

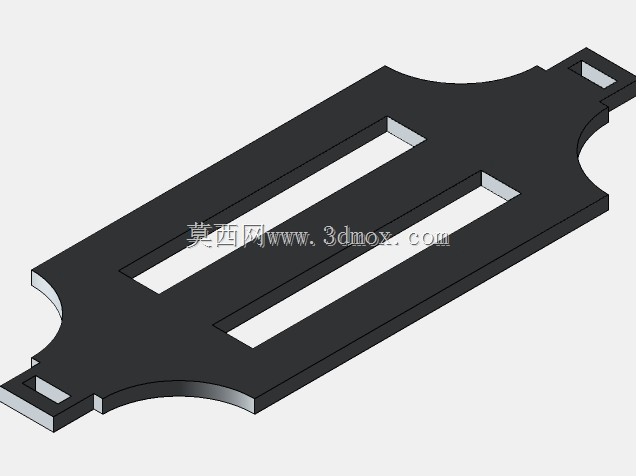

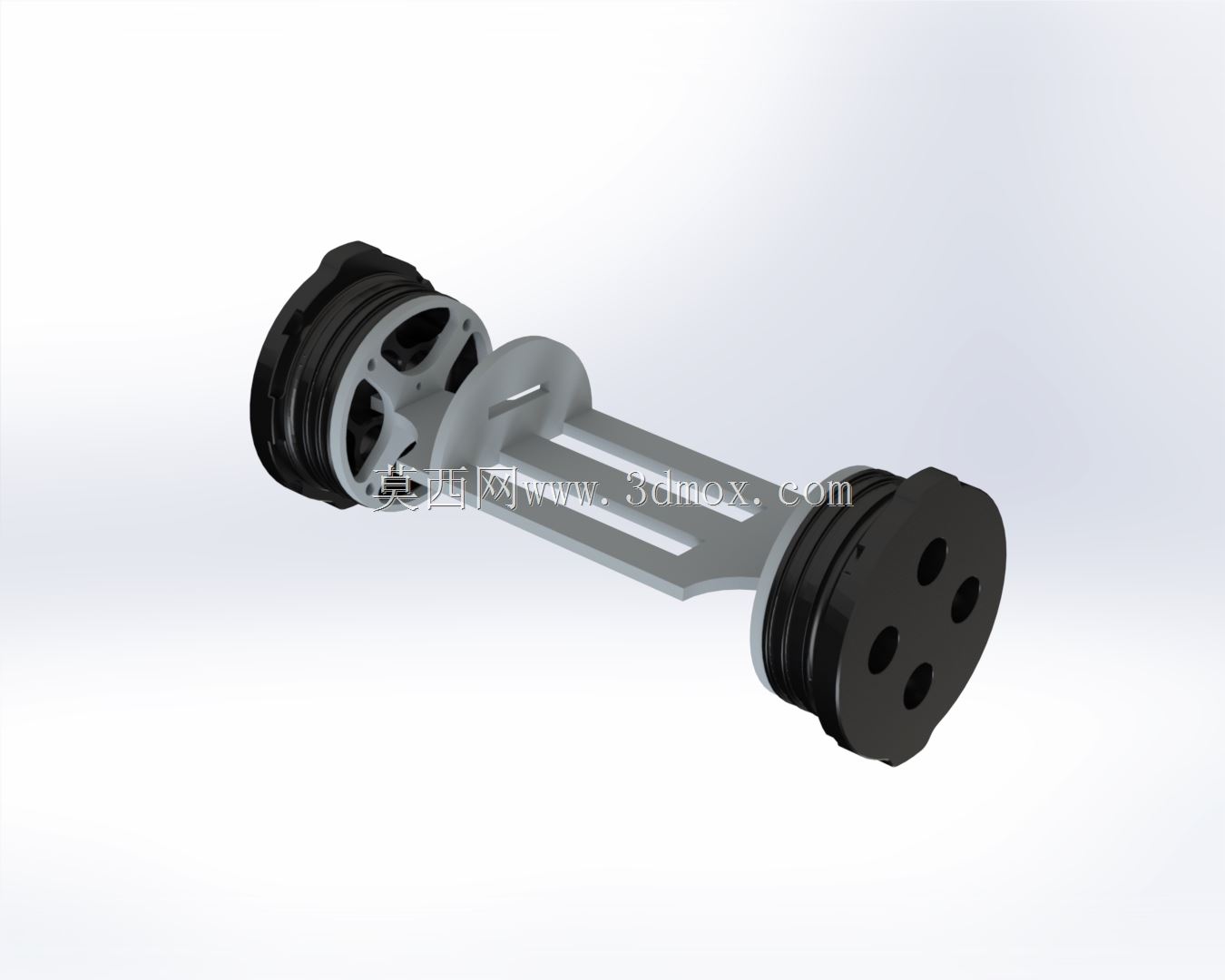

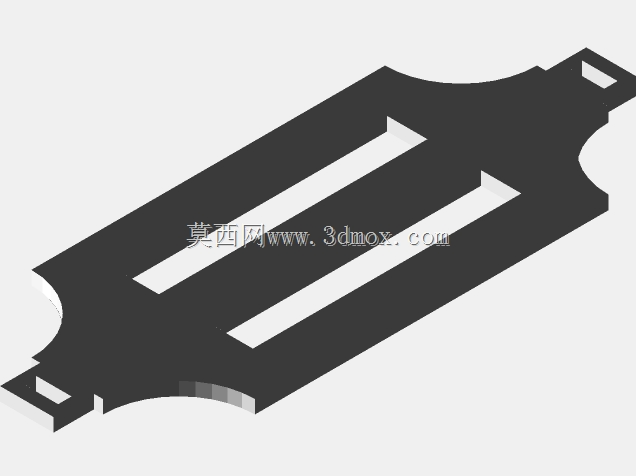

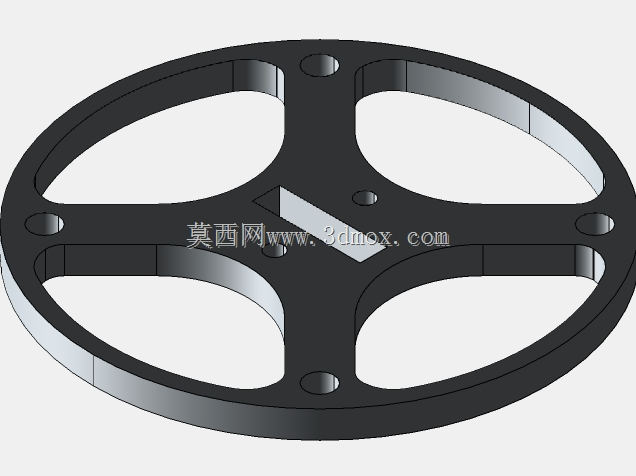

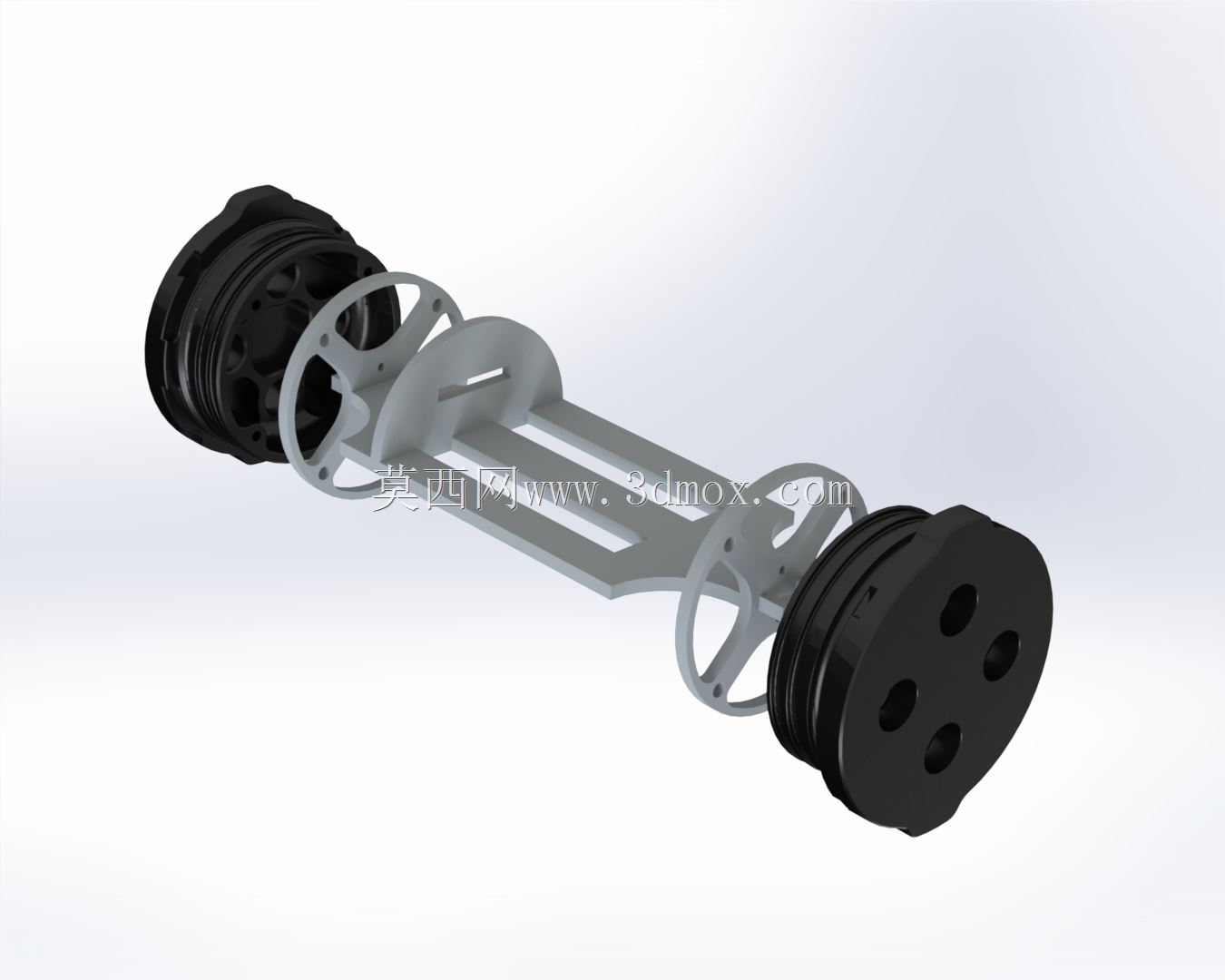

　　结构设计上采用两端抱合式的固定结构，两端的环形固定座内侧做了与管体外径匹配的圆弧面，保证与管体的接触面积足够大，固定时的压强分布更均匀，不会因为局部压强过大夹伤薄壁管体，其中一端的固定座上预留了三个规则排列的安装孔位，可用于安装小型接线端子、微型传感器或者走线固定座，满足电子元件的搭载需求。中间的连接部分采用镂空的筋条结构，在保证整体结构强度的前提下尽可能减少构件自身重量，降低对管体带来的额外负载，同时镂空结构也能减少积尘，方便日常设备维护时的清洁，筋条的厚度经过受力校核，在承受常规管体重量加配套电子元件总负载的情况下，形变率控制在工程允许的范围内，不会出现中部下弯的情况。

　　安装边界方面，两端固定座的外径尺寸做了统一设计，保证在安装时不会和周边的其他机器人构件产生运动干涉，固定座的外侧端面做了倒角处理，避免安装和维护过程中尖锐边角划伤操作人员或者损坏周边管线。整体结构的装配逻辑为滑套式安装，可从管体的一端滑入到指定位置后再做锁紧固定，相比开合式的管托结构，安装后的整体同轴度更好，不会出现安装偏移导致的管体受力不均问题。在实际选型应用时，需要先确认现场使用的管体外径、壁厚参数是否与模型的适配范围匹配，同时确认预留的电子元件安装孔位是否满足待搭载元件的安装尺寸要求，若有额外的走线需求，也可在中间筋条的预留位置上增加线卡安装位，不需要对主体结构做大幅度修改。这类一体化的管托电子托盘，相比传统的分离式固定方案，在装配效率、结构稳定性、集成度上都有明显优势，尤其适合空间紧凑、对零件数量有严格控制要求的机器人装配场景。
