PCB配套6x6触觉开关按钮延长结构件

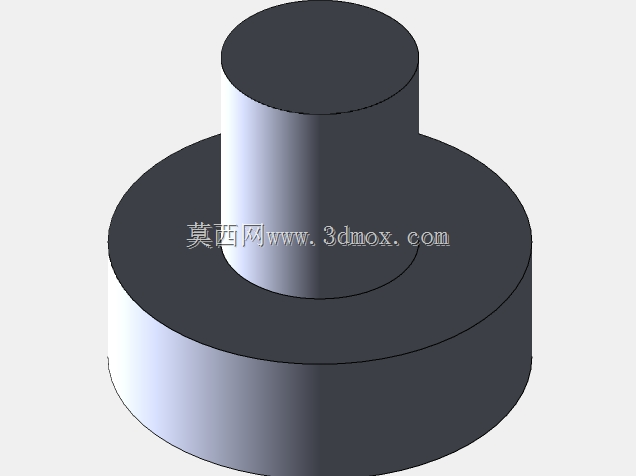

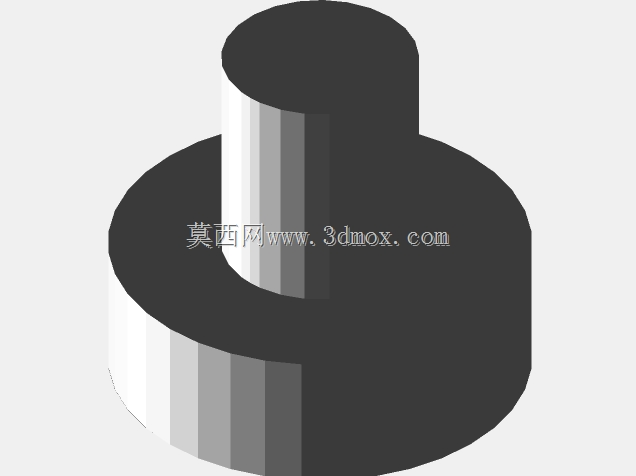

　　在PCB板载触觉开关的实际装机应用中，经常会遇到开关本体高度不足，无法穿透设备外壳面板完成操作触发的问题，尤其是在工业控制板卡、小型电源模块、嵌入式电控单元这类将PCB安装在壳体内部的场景里，开关触点距离面板操作面往往存在几毫米到十几毫米的高度差，直接操作需要在面板开较大的避让孔，还容易出现按压力度偏移导致开关损坏、触发失效的问题，这款按钮延长件就是针对这类场景开发的配套结构件。从结构设计来看，整体采用同轴阶梯圆柱构型，下部大直径圆柱段作为定位与受力基座，上部小直径圆柱段作为操作触发端，两段圆柱的同轴度公差控制在0.05mm以内，避免按压过程中出现卡滞、偏斜的情况。下部基座的直径匹配6x6触觉开关的顶部按压面尺寸，安装时直接套接在开关原有按压帽外侧，不需要对原有开关进行焊接改动，也不需要额外增加固定结构，依靠尺寸过盈配合即可完成固定，装配效率高，也方便后期维护更换。上部操作端的直径根据常用面板开孔尺寸设计，适配常规设备面板的6mm标准安装孔，伸出长度可以根据PCB与面板之间的实际安装间距做适配调整，保证操作端端面与面板外表面齐平或者略高出0.5-1mm，既不会因为突出过多造成误触，也不会因为凹陷导致操作不便。

　　设计过程中重点考虑了按压力的传递路径，整个延长件的材质选用具备一定韧性与刚性的工程塑料，按压时受力沿轴向垂直传递到下方触觉开关的触发点，不会出现侧向分力损伤开关引脚或者PCB焊盘，延长件的侧壁厚度经过反复校核，既保证足够的结构强度，承受日常操作的按压力不会出现弯折、断裂，也不会因为壁厚过大导致整体重量增加，对开关的复位弹力造成额外负担。在安装边界上，下部基座的高度控制在刚好覆盖开关原有按压帽的高度，不会触碰到开关周围的PCB板上其他贴片元件，避免和周边的电阻、电容、接线端子等元件产生干涉，对于PCB上开关周边空间局促的应用场景也能适配。

　　实际应用中，这类延长件广泛用在小型电源变压器配套的控制板、嵌入式工控模块、小型家电控制板、测试治具面板等场景，解决板载开关安装位置靠内无法直接操作的痛点，不需要重新选型更高行程的触觉开关，也不需要改动PCB的原有布局，只需要增加这个延长结构件就能完成操作界面的适配，大幅降低了结构改型的成本。在建模过程中，对两段圆柱的衔接处做了微小的圆角过渡，避免应力集中导致长期按压后衔接位置出现断裂，同时上部操作端的顶面做了微弧处理，提升手指按压的触感，不会因为棱角分明造成操作不适感。整个零件的结构简单，没有复杂的曲面或者倒扣结构，不管是3D打印打样验证，还是开模批量注塑生产都具备很好的工艺性，生产良率高，成本可控。

　　在实际选型使用时，只需要确认PCB板上触觉开关的顶部按压面尺寸、PCB到面板的安装间距、面板开孔尺寸三个参数，就能匹配对应的延长件规格，不需要做额外的结构修改，对于快速迭代的电控产品开发来说，能够大幅缩短结构调试的周期，避免因为操作高度问题反复调整PCB安装柱高度、修改面板模具，减少开发过程中的反复试错成本。同时，这种同轴圆柱的结构设计也具备很好的通用性，除了配套6x6规格的触觉开关之外，调整下部基座的内径尺寸，就可以适配其他不同规格的板载轻触开关，拓展性较强。
