电子端子TO系列封装引脚成形工装

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923559
  • 电子端子TO系列封装引脚成形工装
  • 电子端子TO系列封装引脚成形工装
  • 电子端子TO系列封装引脚成形工装
  • 电子端子TO系列封装引脚成形工装

  在电子装联车间的插件工序段,这类引脚成形工具是一线操作员工处理功率器件封装的常用工装,主要针对TO-220、TO-247这类带直插引脚的功率半导体、电源类器件做引脚预成形处理,避免器件插装到PCB板时引脚受力弯折损伤内部键合点,同时保证插装后器件本体与板面的贴合高度符合安规与散热设计要求。不少小批量生产场景、维修返修工位不会配置全自动引脚成形机,这类手动工装就能灵活适配多品种小批量的加工需求,不需要调整设备参数,拿取器件对准定位槽按压即可完成成形,操作门槛极低,新员工经过简单演示就能上手使用。

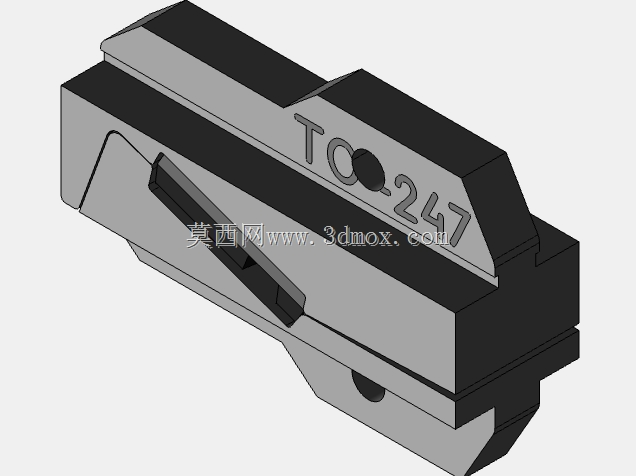

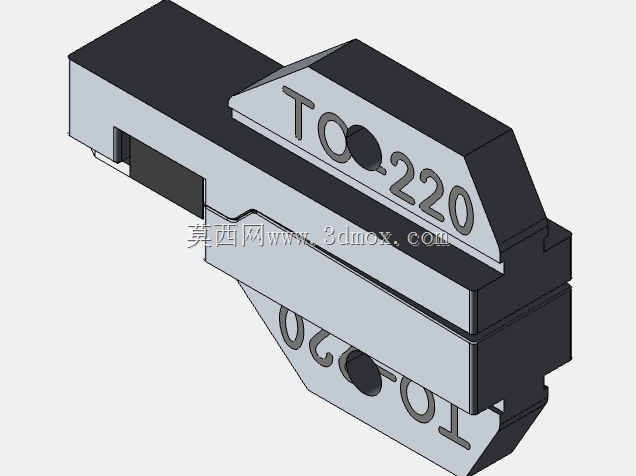

  从结构设计来看,这款工装采用分体式模腔结构,定位槽完全匹配TO-220与TO-247两种封装的本体外形公差,器件放入后不会出现横向窜动,引脚弯折处做了R角过渡设计,不会在成形过程中刮伤引脚镀层,也避免引脚直角弯折产生的应力集中导致引脚断裂。模体部分采用耐磨的硬质合金材质做嵌件,长期按压使用不会出现模腔变形、磨损起台的问题,外围的握持部分做了防滑的纹理处理,手部施力时不会打滑,按压行程做了硬限位设计,每次按压的成形角度、引脚弯折高度完全一致,不会出现人工徒手弯折时角度参差不齐的问题。

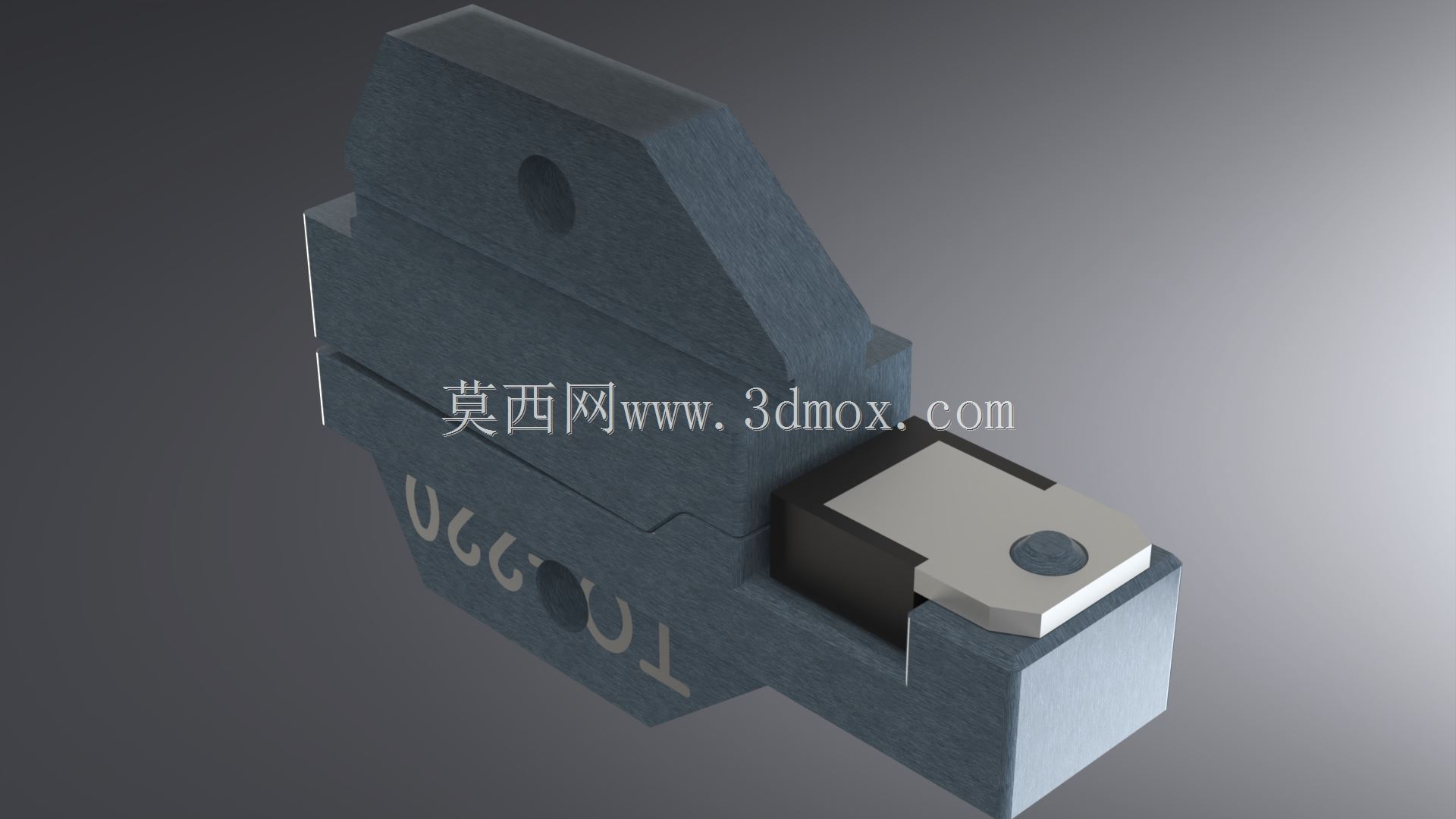

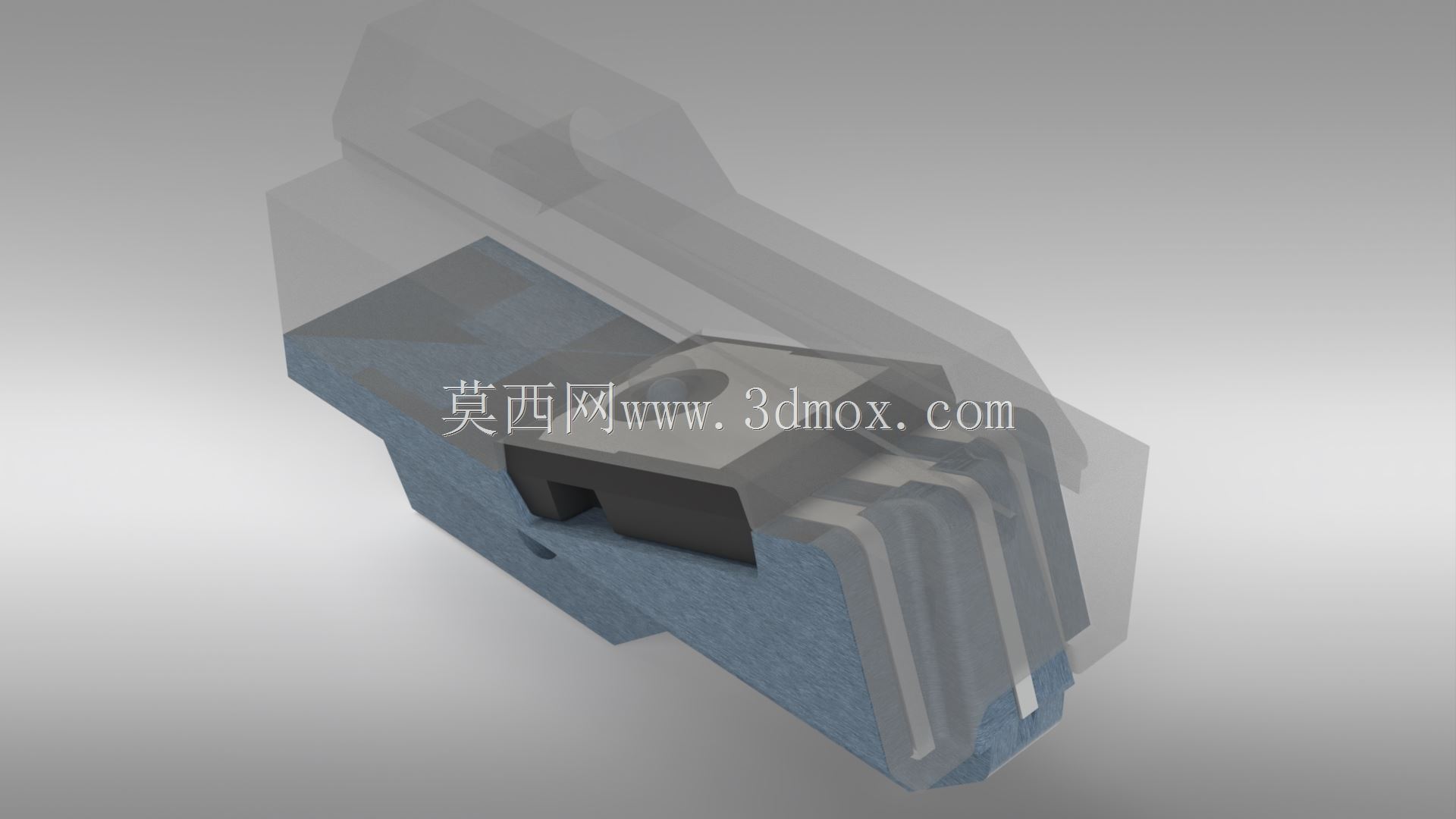

  实际使用时,操作人员只需要将待加工的器件引脚对准工装的入料口,本体贴合定位基准面,单手握持工装施力,一次动作就能完成三个引脚的同步成形,成形后的引脚间距完全匹配标准PCB焊盘孔距,不需要二次修整,插装时能顺畅穿过焊盘孔,不会出现引脚歪扭导致的插装卡滞、虚焊隐患。考虑到手工操作的施力特性,工装的受力点做了居中设计,按压时力臂分布均匀,不需要使用很大的握力就能完成成形,长时间批量操作也不会造成手部疲劳。工装的外形尺寸控制在单手握持的舒适范围内,不需要占用工作台的固定安装位置,可以随取随用,放在工具盒内也不会占用过多存储空间,适配维修工位、小批量试产线、实验室打样场景的灵活使用需求。

  设计过程中特意规避了多余的复杂结构,没有采用弹簧复位等易损耗的活动部件,整体结构简单可靠,长期使用不需要做特殊维护,哪怕模腔嵌件出现磨损,也可以单独更换嵌件,不需要整体报废工装,降低了工位工具的使用成本。针对TO封装器件的散热片安装需求,成形后的引脚高度刚好能让器件本体与PCB板面预留出规定的散热间隙,后续安装散热片时不会出现干涉,也能保证焊接后焊锡的爬锡高度符合工艺要求,避免引脚与散热片之间出现安规距离不足的问题。在引脚弯折的受力路径上,工装的成形面做了抛光处理,不会在引脚上留下压痕,保证引脚的导电性能不受加工影响,也不会因为镀层破损导致引脚氧化,提升焊接后的长期可靠性。
