可打印分体式IEC C14电源输入接插件结构

　　日常做设备电控部分选型时，IEC C14是绕不开的通用输入接口，也就是行业内常说的品字电源输入座，常规市售的成品座多为注塑一体结构，固定方式、外形尺寸往往要迁就现有标准件的规格，遇到非标准安装空间、定制化外壳结构时，经常出现安装位干涉、接口突出长度不符合安全规范的问题，这套可打印的分体式C14接插件结构，就是针对这类非标设备的适配需求设计的。

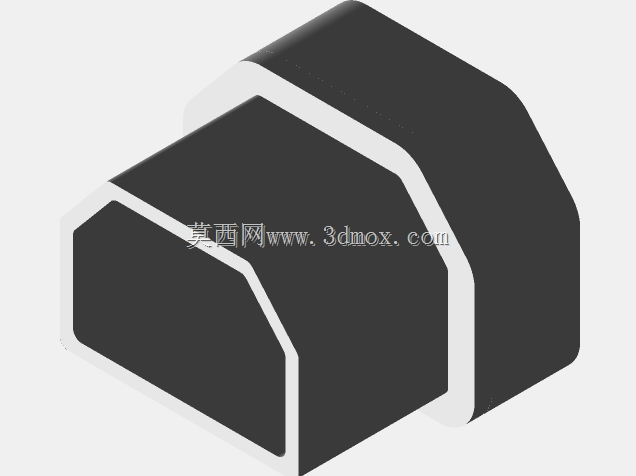

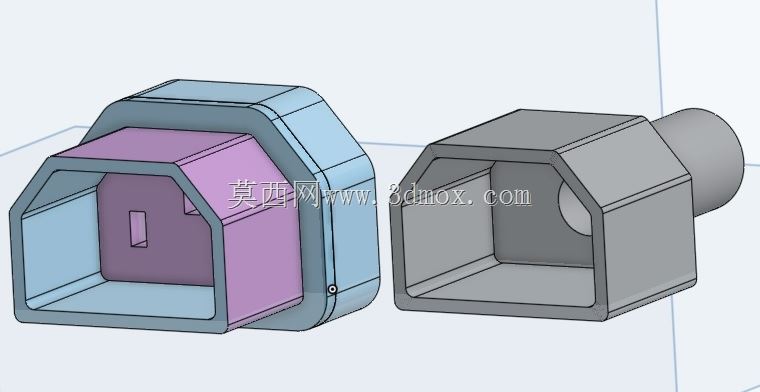

　　从结构拆分来看，这套接插件分为公端插套壳体与尾端出线锁紧两部分，壳体采用五边形切角的外形设计，并非传统C14座的矩形结构，这种切角设计首先是规避安装面板上的加强筋、走线槽位，很多桌面小型设备、自制工控终端的外壳内壁，会在电源接口位置布置网格状加强筋，传统矩形座的直角边很容易和加强筋产生0.5-1mm的干涉，需要后期打磨外壳，切角后可以直接避让开常规3mm宽度的加强筋结构，安装时不需要额外修配外壳。内部的插片容纳腔完全按照标准C14插片的间距设计，腔体内部预留了0.2mm的插片安装间隙，适配市售通用的铜质C14插片组件，插片装入后不会出现晃动、接触片偏移的问题，腔体侧壁设计了1mm宽的定位卡槽，插片卡入卡槽后可以完全固定前后位置，即使反复插拔电源线，也不会出现插片后退、接触不良的情况。

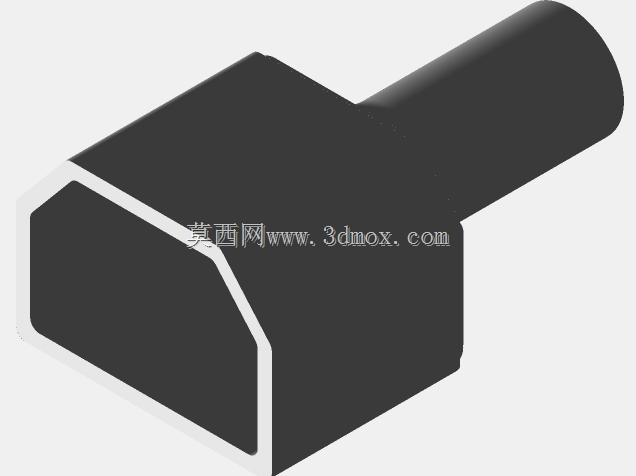

　　实际应用场景里，这套结构可以适配桌面3D打印机、小型数控电源、自制音频功放、便携测试仪器这类非批量生产的定制设备，这类设备往往不会开模制作专用电源座，采用3D打印制作接插件壳体，配合标准铜质插片，就能做出符合安规间距要求的电源输入接口。安装边界上，这套接插件的面板贴合面厚度设计为2mm，适配1.5-3mm厚度的设备外壳，壳体总长度从面板贴合面到尾端出线口为28mm，比常规成品C14座短4mm，对于内部空间紧张的小型设备来说，这4mm的长度节省往往能避开内部的电路板、开关元件，不需要额外调整电路板的安装位置。尾端的出线部分设计了锥形的线缆锁紧结构，配合尼龙扎带就可以固定电源线的外护套，满足电源线拉力测试的要求，避免拉扯电源线时内部接线端子松脱。

　　设计思路上没有追求一体化打印，而是采用前后分体的结构，一方面是打印时不需要添加支撑结构，两个部件都可以采用平面朝下的摆放方式打印，打印完成后只需要去除少量层纹，不需要打磨支撑残留的毛刺，另一方面分体结构方便后期更换内部插片，如果出现插片氧化、接触不良的情况，只需要拆开壳体更换插片即可，不需要整体更换整个接插件。壳体内部的带电部件之间预留了3mm的电气间隙，满足低压设备的安规要求，即使采用PLA、PETG这类常见的3D打印材料，也能达到足够的绝缘性能，不会出现爬电距离不足的问题。

　　在做设备结构验证阶段，用这套结构快速制作电源接口样件，可以不用等待标准件采购周期，直接根据设备外壳的实际安装空间调整打印参数，比如需要调整接口突出面板的长度时，只需要修改壳体的轴向尺寸，不需要重新开模或者寻找特殊规格的成品座，对于小批量试制、个人DIY项目、实验室非标设备制作来说，这种结构的适配性远高于市售的标准成品座。实际装配时，插片焊接好导线后卡入前壳体的定位槽，再将后壳体与前壳体扣合，侧面预留的1mm定位孔可以用M2的自攻螺丝锁紧，或者直接用专用胶水粘接，装配完成后整体结构强度足够承受日常的电源线插拔力，不会出现壳体开裂的情况。
