数控车床手轮支架结构设计

项目分类:机床 发布时间:2025-02-09 ID:923576
  • 数控车床手轮支架结构设计
  • 数控车床手轮支架结构设计
  • 数控车床手轮支架结构设计
  • 数控车床手轮支架结构设计

  在数控车床的日常操作场景中,手动进给手轮是操作人员完成对刀、微量进给调整、首件试切微调的核心操控部件,手轮支架作为承载手轮本体、连接机床操作面板的结构件,其设计合理性直接影响操作手感、操控精度与长期使用的可靠性。这款手轮支架的设计,完全围绕数控车床操作工位的实际人机交互需求展开,没有冗余的装饰结构,所有结构特征都服务于安装适配、操作支撑与长期使用的稳定性。

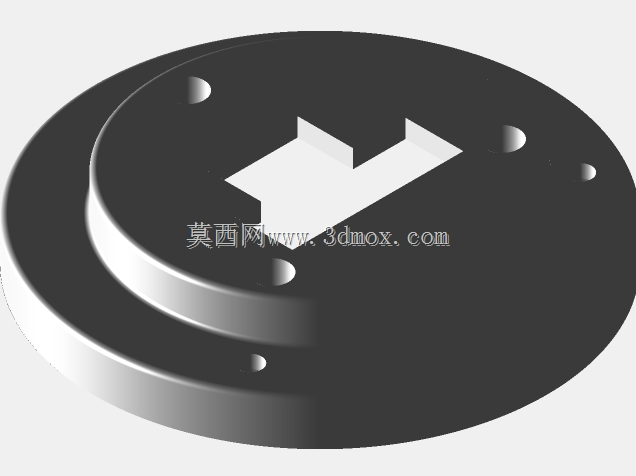

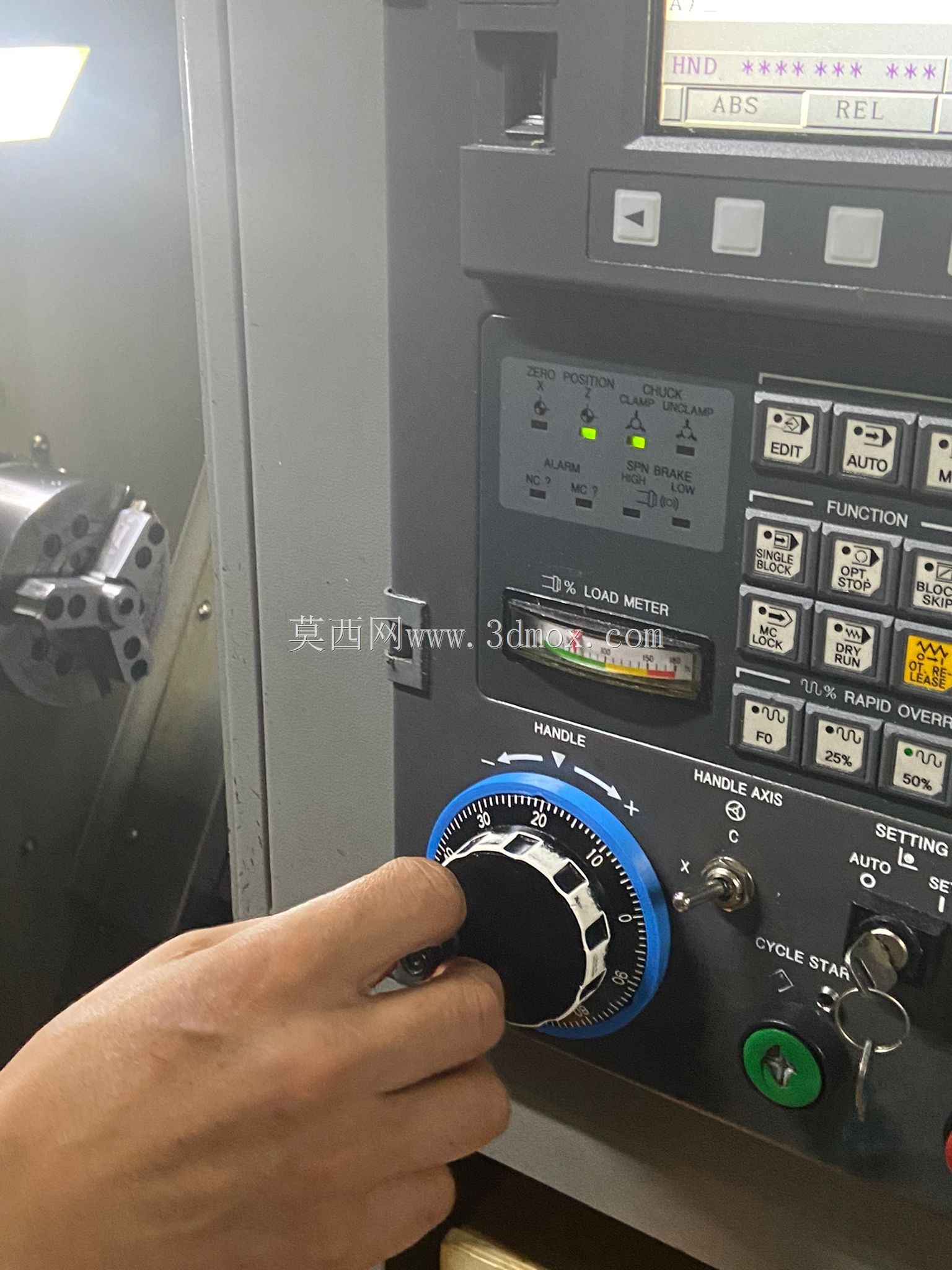

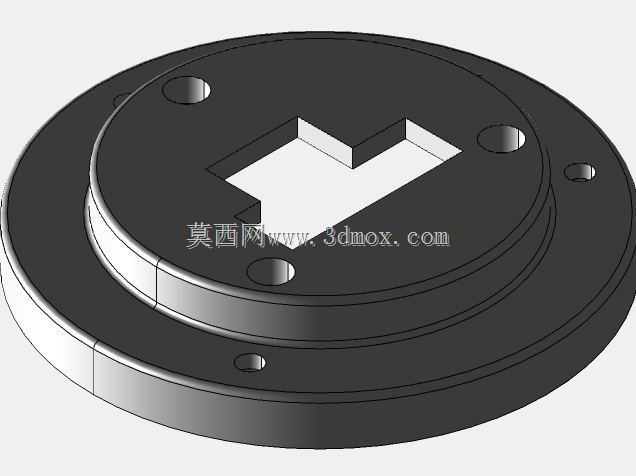

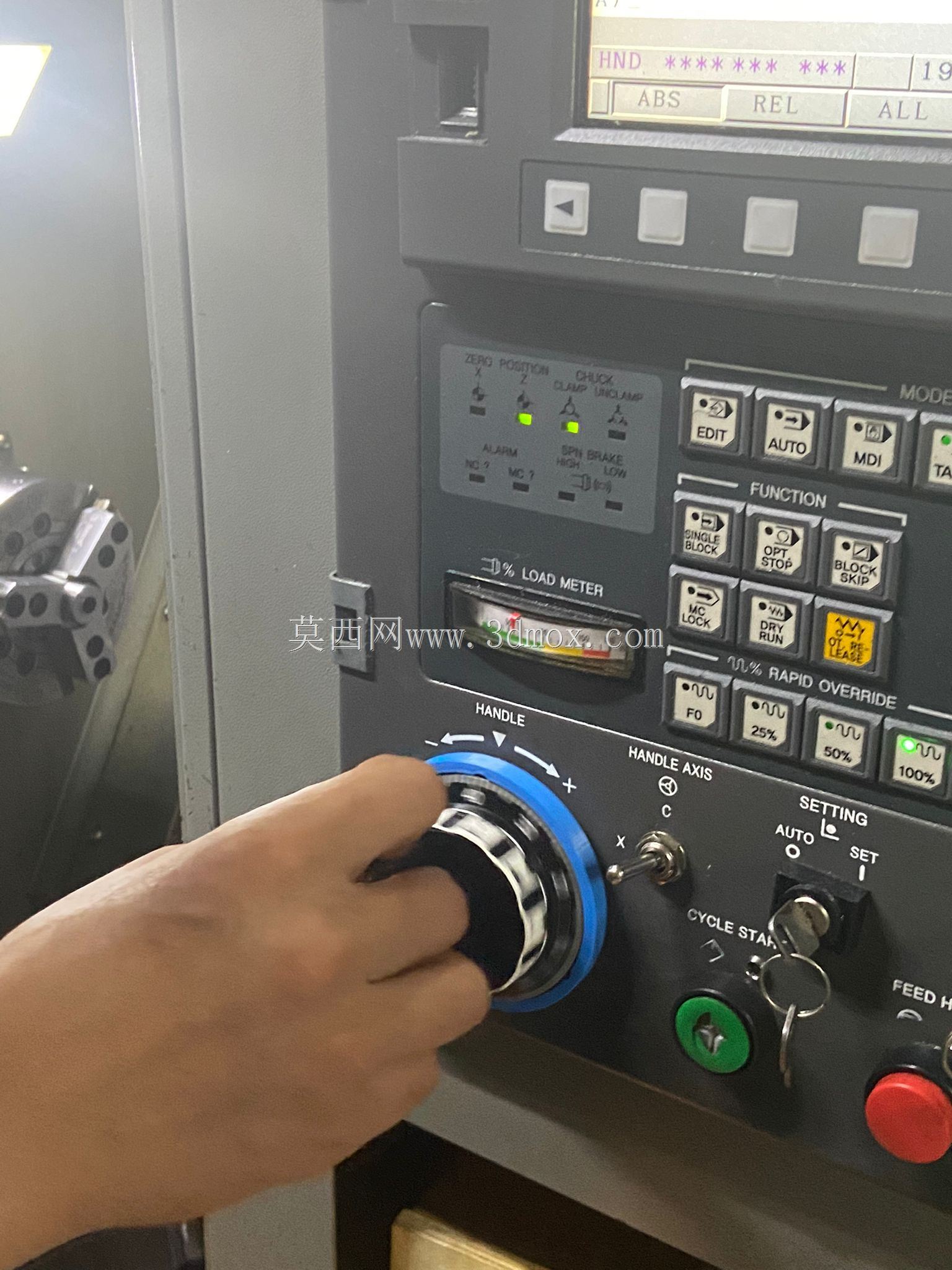

  从实际使用场景来看,数控车床操作人员在进行手动操作时,通常是站立在机床操作面板前方,手腕自然抬起搭在手轮上完成旋转操作,因此支架的安装角度、手轮的探出距离都经过了实际操作姿态的校核:支架整体向操作人员一侧倾斜15度,手轮握持面距离操作面板安装面的探出距离控制在72mm,既不会因为探出过长导致支架受力弯矩过大出现长期使用后的形变,也不会因为探出距离过短导致操作人员握持手轮时手背与操作面板按键发生磕碰,适配绝大多数操作人员的握持操作姿态。

  结构设计上,支架采用分体式装配思路,主体承载部分采用与机床操作面板同色系的硬质工程塑料材质,内嵌金属衬套作为手轮转轴的安装基座,避免长期旋转操作带来的磨损旷量;手轮外圈包裹一圈蓝色防滑橡胶圈,橡胶圈表面做了细密的周向防滑纹理,即使操作人员手上沾有少量切削液或润滑油,也能保证旋转操作时不打滑,每格脉冲对应的进给量传递准确。支架与操作面板的连接采用嵌入式定位加螺栓紧固的方式,定位止口与面板上的安装槽精准配合,安装后支架与面板贴合面无间隙,不会因为机床运行时的振动产生连接松动或异响。

  设计过程中,参考了现有量产数控车床手轮支架的成熟结构,同时针对原有结构的常见问题做了优化:原有支架的手轮锁紧拨片位置距离手轮过近,操作时容易误触,这款设计将锁紧拨片向侧方偏移了12mm,拨片的操作阻尼做了适配调整,拨动手感清晰,锁紧后手轮无法转动,避免程序自动运行时误碰手轮导致坐标偏移;支架下方的操作按键区域,将循环启动按钮设置为绿色凸起结构,急停按钮设置为红色大直径蘑菇头结构,两个按键的中心距控制在45mm,既保证操作时的辨识度,也避免误触急停或误启动,按键的安装基座直接集成在支架下部结构上,不需要额外的安装固定件,减少装配工序。

  安装边界方面,支架整体的安装开孔尺寸完全适配主流数控系统操作面板的预留安装位,不需要对原有面板做二次加工即可直接替换安装;支架的整体外轮廓尺寸控制在180mm×160mm×95mm范围内,不会遮挡面板上的状态指示灯、功能按键与显示屏下部区域,手轮旋转时的最大回转半径为60mm,旋转全程不会与面板上的其他操控元件发生干涉。从受力角度校核,支架主体可承受操作人员最大50N的径向按压力而不发生塑性形变,手轮转轴的径向跳动量控制在0.02mm以内,保证手动进给时的刻度反馈清晰,每一格旋转对应的进给量传递无虚位,满足精加工时的微量调整精度要求。

  细节处理上,支架所有的外露棱边都做了R2以上的圆角过渡,没有尖锐的毛刺或棱角,避免操作人员操作时刮擦受伤;手轮的旋转阻尼经过调校,既不会因为阻尼过小导致手轮容易被误碰转动,也不会因为阻尼过大导致旋转操作费力,长时间操作也不会产生明显的手部疲劳。支架上预留的手轮档位切换标识区域,采用激光蚀刻的刻度标识,长期使用不会因为摩擦或切削液腐蚀出现标识模糊的问题,操作人员可以清晰区分不同档位对应的进给倍率。
