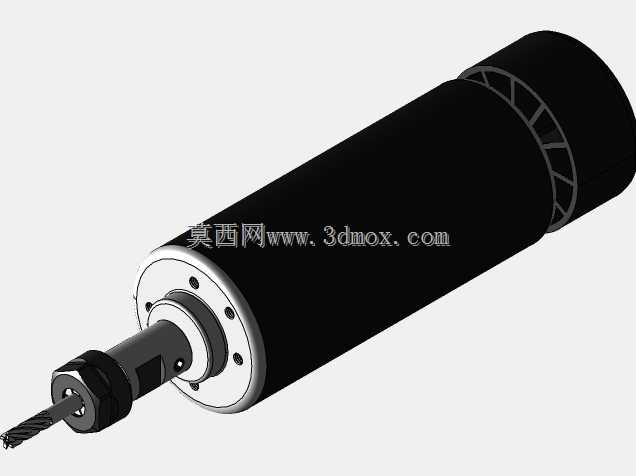

小型CNC用500瓦风冷铣削主轴结构

　　做小型桌面CNC路由设备的选型时，动力头的适配性往往是决定整机加工能力的核心环节，这款500瓦功率的铣削主轴，就是针对小型设备的安装空间、加工负载做的定向结构设计。从实际应用场景看，这类主轴主要适配桌面级数控雕刻、小型金属软材铣削、PCB板加工、亚克力板材切割这类轻负载连续加工场景，相比同功率的水冷主轴，它省去了外接循环水路、水泵、储水装置的配套成本，安装布局更灵活，不会出现冬季管路冻裂、长期使用水路结垢堵转的问题，很适合个人DIY设备、小型教学实训机床、桌面级打样设备的配套使用。

　　从功能特性上看，这款主轴前端自带ER型弹性夹头装夹结构，可直接夹持直径适配的铣刀、钻头、雕刻刀，不需要额外加装转接套，装夹跳动量控制在轻加工允许的范围内，能满足铝件、铜件、软塑料、木材这类材料的加工精度要求。主轴本体采用风冷散热结构，后端壳体集成了轴向散热风道，内置的散热风叶随主轴转子同步转动，加工过程中持续带走定子绕组产生的热量，连续运行时的壳体温度能稳定在合理区间，不会出现过热退磁、轴承润滑脂快速失效的问题。前端的密封结构做了多层迷宫设计，能阻挡加工产生的切屑、切削液雾气进入轴承腔，延长前端支撑轴承的使用寿命，日常维护只需要定期补充高速轴承润滑脂即可，不需要复杂的拆解保养。

　　设计思路上，这款主轴的整体结构做了同轴度优化，转子与定子的气隙均匀，运行时的振动量控制得很低，不会因为自身振动导致加工表面出现振纹。壳体采用圆柱形等径设计，配套的安装抱座可以根据设备的布局需求，在壳体轴向任意位置锁紧固定，不需要额外加工定位台阶，给整机结构设计留出了足够的调整空间。前端的安装法兰预留了均匀分布的安装螺孔，也支持法兰式固定安装，适配不同的设备安装结构。出线端做了防弯折处理，避免设备移动、主轴调整位置时电源线被扯断，绝缘等级满足低压电气设备的安全要求，可直接匹配常见的小型主轴调速器使用，不需要额外定制驱动模块。

　　从安装边界尺寸来看，这款主轴的主体外径适配常规的52mm标准抱座，整体轴向长度控制在小型设备Z轴行程允许的范围内，不会因为主轴本体过长导致Z轴可用行程被过度压缩。前端刀具伸出部分的长度经过优化，在保证夹头锁紧行程足够的前提下，尽量缩短了刀具悬伸量，提升加工时的刀具刚性，减少让刀现象。后端的散热风叶外罩做了安全防护设计，不会出现转动部件剐蹭设备走线、结构件的问题，安装时只需要保证后端风道预留10mm以上的进风空间，就能满足散热的风量要求，不需要额外加装散热风扇。

　　在实际加工适配性上，这款主轴的额定转速区间覆盖了从低速大扭矩铣削到高速雕刻的常用范围，加工铝合金时可以搭配单刃铣刀做浅切深快走刀加工，加工木材、亚克力时可以提升转速获得更光滑的加工表面，不会出现材料融化粘刀的问题。相比大功率主轴，它的自重更轻，对小型设备Z轴的负载压力更小，能降低Z轴传动部件的磨损，提升Z轴的运动响应速度，做小曲率曲面加工时的跟随性更好。对于结构设计从业者来说，这款主轴的三维结构可以直接导入小型CNC设备的整体装配中，用来校核Z轴的安装空间、运动行程干涉、刀具加工范围，不需要重新测绘主轴的外形尺寸，能大幅缩短设备开发的建模周期，也可以作为同类风冷主轴设计的参考结构，理解小型动力头的散热、密封、装夹结构的设计逻辑，避开常见的结构设计误区，比如风道设计不合理导致散热不足、密封间隙过大导致切屑进入轴承、夹头锁紧行程不足导致刀具装夹不稳这类实际应用中容易出现的问题。
