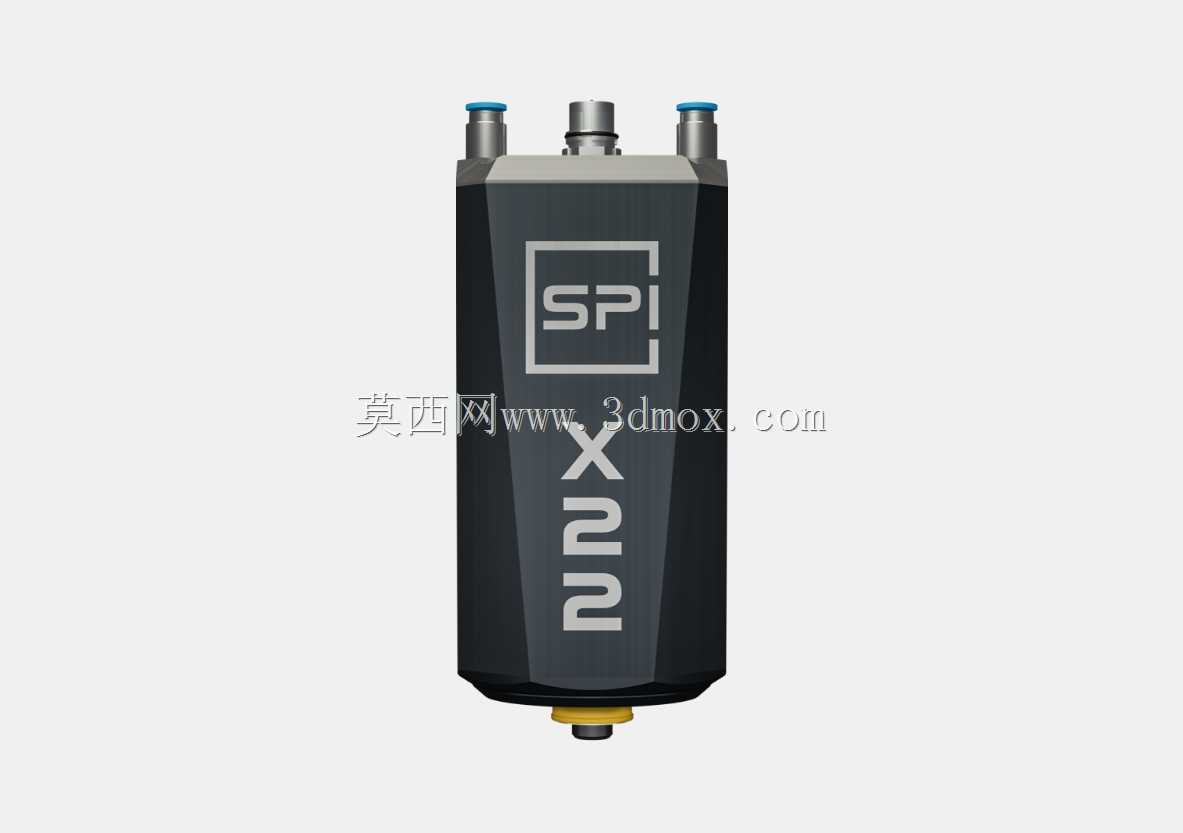

高速精密加工电主轴结构三维设计

　　这款高速电主轴的三维结构设计，核心面向高精密铣削加工场景，在消费电子精密结构件加工、小型模具精雕、五金零件高速铣削工序中都有广泛适配空间，尤其适合对加工表面光洁度、轮廓精度要求严苛的小尺寸工件加工场景，能在小进给高转速的切削工况下保持稳定输出，避免普通低速主轴在高速轻切削时出现的振纹、让刀问题。从结构设计逻辑来看，整个主轴采用集成式电机直驱结构，摒弃了传统主轴的皮带传动、齿轮传动环节，从根源上消除了传动间隙与传动振动，转子直接与主轴轴芯过盈配合，动力输出无滞后，动平衡精度能在最高转速区间保持稳定。

　　主轴的冷却结构采用直连式液冷通道设计，冷却流道直接包裹定子与前轴承组区域，加工过程中冷却液持续循环带走电机运转、轴承摩擦产生的热量，能将主轴长时间高速运转的外壳温升控制在极低范围，避免热伸长导致的加工尺寸漂移，这一点在长时间连续精加工作业中尤为关键，能减少频繁的尺寸补偿操作，提升批量加工的一致性。接口部分采用HSK-C25型换刀接口，这类短锥刀柄接口具备双面定位特性，锥面与端面同时贴合锁紧，相比传统BT刀柄在高转速下的刀柄张开风险更低，换刀重复定位精度更高，能适配小径铣刀、精雕刀的装夹需求，保证刀具装夹后的径向跳动控制在微米级。

　　主轴的密封结构采用五级迷宫式密封设计，不需要额外通入密封压缩空气，就能阻挡加工过程中的切削液、金属粉尘进入主轴内部轴承区域，相比常规的气密封结构，省去了密封气源的接入需求，降低了设备配套的气路复杂度，同时迷宫式的密封结构无接触磨损，长期使用不会出现密封件老化失效的问题，能有效延长主轴的维护周期。从安装边界来看，这款主轴采用集成式外壳安装结构，安装支架直接集成在主轴外壳本体上，不需要额外设计定制抱箍安装座，安装时只需要匹配对应安装孔位即可完成固定，整体重量仅6kg，对于小型龙门雕铣设备、多主轴加工单元、机器人末端加工执行端的适配性极强，不会给设备Z轴带来过大的负载负担，也能降低移动轴的惯量，提升设备的动态响应速度。

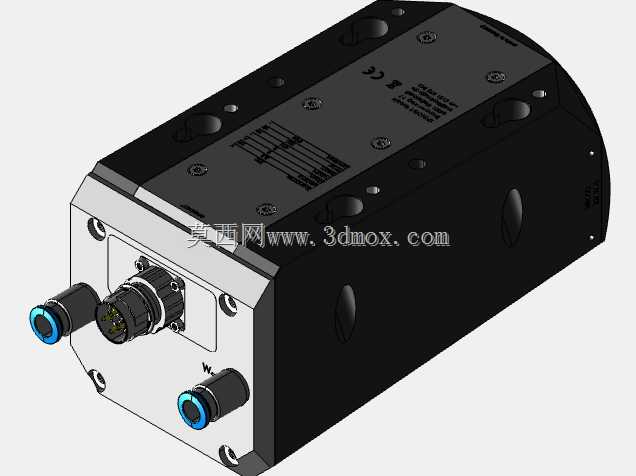

　　主轴顶部预留了三个流体接口，其中两个为冷却液进出接口，一个为中心出水接口，可适配刀具中心冷却功能，在深槽、小孔加工时能直接将切削液输送到切削区域，及时带走切屑与切削热，提升刀具寿命与加工质量，同时接口采用快插式结构设计，安装管路时不需要复杂的接头连接操作，装配效率更高。防护等级达到IP54，能适配常规机加工车间的切削液飞溅、粉尘环境，不需要额外增加防护外罩即可直接安装使用。轴承配置采用高精度主轴专用角接触陶瓷球轴承，配对方式采用背对背安装，能同时承受径向切削力与轴向进给力，在高速铣削硬质材料时也能保持足够的刚性，避免轴芯挠曲变形导致的加工精度下降。整体结构设计紧凑，轴向长度与径向直径的比例经过优化，在保证足够功率输出与刚性的前提下，尽可能缩小了安装占用空间，能适配狭小的设备安装空间，比如多主轴并排布置的专用加工设备，可大幅缩小设备的整体体积。在三维建模过程中，所有配合面的公差、密封槽的尺寸、接口的安装位置都严格按照实际装配尺寸还原，可直接用于设备的整机装配干涉检查、安装板的结构设计、管路走向布局模拟，能帮助结构设计人员在设计阶段就完成主轴与周边结构的匹配验证，减少实际装配时出现的干涉、安装空间不足等问题。
