控制柜电源变压器配套面板安装板

　　在工业电气控制柜的内部装配环节，电源变压器的安装固定一直是影响柜体内部布线规整度、后期运维便捷性的关键细节，这类面板安装板正是为适配电源变压器的柜内安装需求开发的钣金结构件，日常应用场景覆盖低压成套配电柜、工业设备控制机柜、自动化产线控制箱等需要内置电源变压器的电气设备场景。

　　从实际使用功能来看，该安装板承担着双重作用：一方面作为电源变压器与柜体面板/背板之间的连接承载件，将变压器的重量均匀分散到柜体安装面上，避免变压器直接固定在薄柜板上出现局部变形、运行共振产生异响的问题；另一方面，板体的结构设计预留了足够的走线避让空间，变压器的输入输出接线端可以顺着板体的缺口位置规整布线，不会出现线缆被板边挤压破损、接线端受力拉扯松脱的隐患。

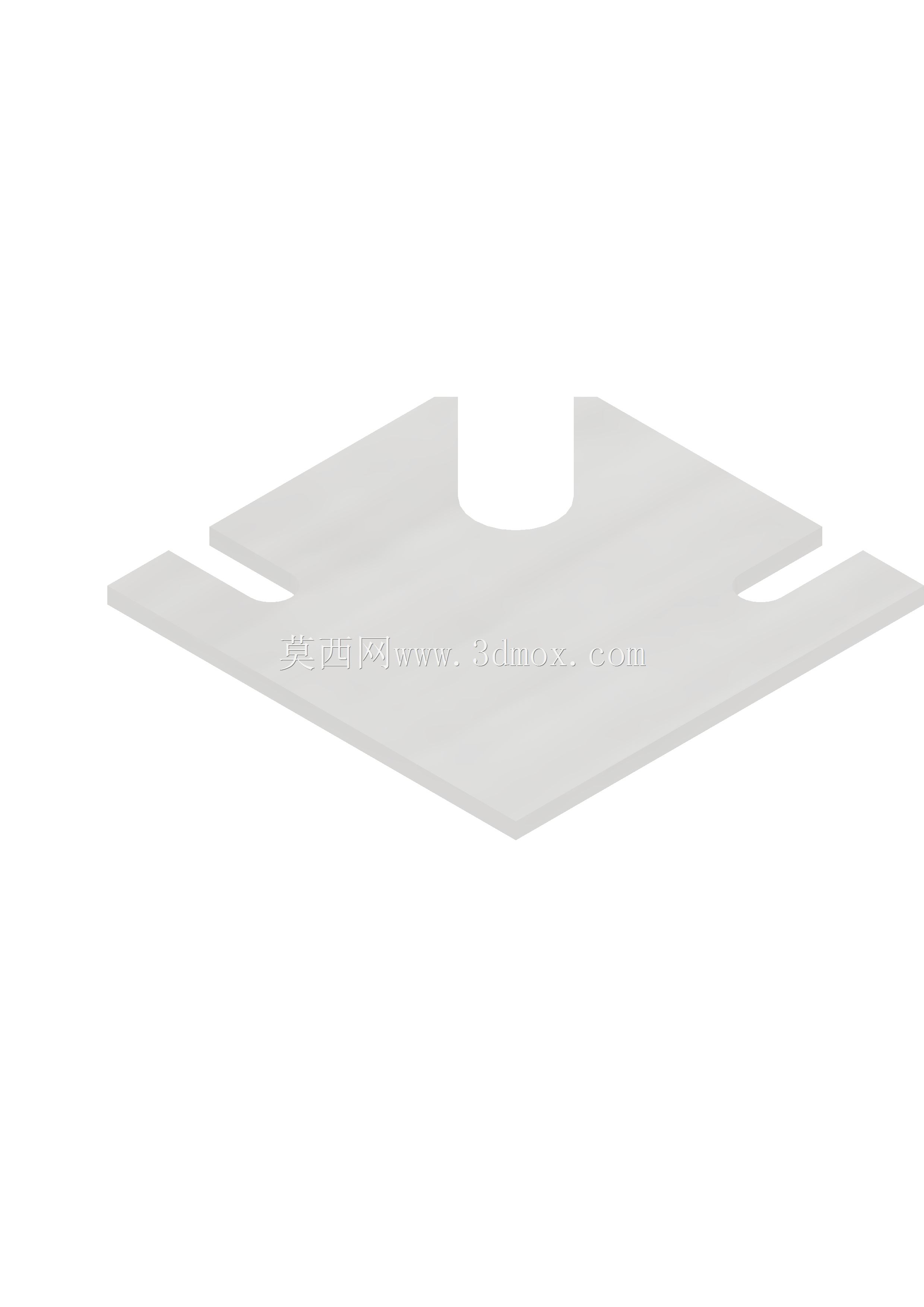

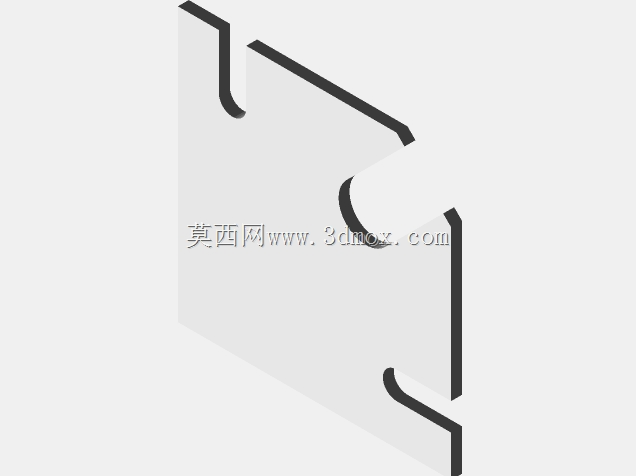

　　设计过程中首先考虑的是安装适配性，常规控制柜的内部安装位往往存在空间局促、相邻元件排布紧凑的问题，因此板体采用了对称式的延展结构，通过镜像对称的结构设计，单块板件的角部结构可以通过镜像排布实现四个安装点位的支撑，不需要额外拼接多块角件就能匹配标准机柜的内部安装孔距，既减少了装配时的零件清点、对位工作量，也避免了多零件拼接带来的装配累计误差。板体中部的U型缺口是专门针对变压器的接线端预留的操作空间，安装时不需要将变压器完全抬离安装面，就能完成接线端子的螺丝紧固、线缆压接操作，后期运维时拆卸接线也不需要整体拆下变压器，大幅降低了柜内元件的维护难度。

　　从安装边界尺寸来看，板体的整体外轮廓完全适配标准19英寸机柜的内部安装横梁间距，两侧伸出的安装耳上预留的固定孔位，与常规机柜面板的通用安装孔位完全匹配，不需要现场对柜体进行二次打孔加工，装配人员只需要使用标准规格的机柜螺丝就能完成板体的快速固定。板体的厚度选取兼顾了承重能力与轻量化需求，足够承载常规功率等级电源变压器的静态重量，同时不会因为板体过厚增加不必要的柜体负重，板体边缘做了折边钝化处理，既提升了板体自身的结构刚性，避免长期承重出现板体中部下弯变形的问题，也能防止装配人员操作时被锋利的钣金割边划伤。

　　实际装配过程中，这类安装板的使用可以大幅压缩电源变压器的柜内安装空间，板体贴合柜板安装的形式让变压器与柜面之间的间隙控制在合理范围，不会因为间隙过大导致接线端裸露过长、积灰受潮的风险提升，也不会因为间隙过小导致线缆弯折半径不足、线芯长期受力断裂。针对不同功率的电源变压器，该板体的结构可以通过调整整体长宽尺寸、安装孔位间距快速适配，不需要重新设计整体支撑结构，对于电气成套厂的标准化选型、快速装配需求有很高的适配性。

　　在结构刚性设计上，板体的平面度控制在钣金加工的常规公差范围内，安装后与柜面的贴合间隙不超过0.2mm，不会出现板体翘曲导致变压器安装倾斜、运行时产生额外振动的问题。两侧的安装耳与主板体为一体冲压成型结构，没有额外的焊接拼接点位，避免了长期使用后焊接位置锈蚀、断裂的隐患，整体结构的抗疲劳强度可以满足电气设备10年以上的使用周期需求，适配工业场景下高低温变化、轻微振动的复杂使用环境。
