工业级卡图乔过滤设备结构设计

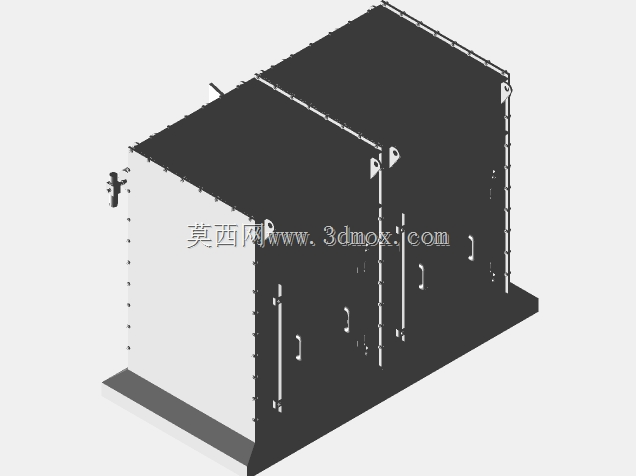

　　在流体处理、工业制程的现场，这类卡图乔结构的过滤设备常被布置在制程管线的中段，用来截留流体介质中的固体杂质、颗粒状污染物，避免下游的精密阀件、泵体、换热元件因为杂质卡滞、磨损出现提前失效的问题。从现场安装的实际需求出发，这类设备的整体采用分体式双舱箱体结构，底部设置一体化的安装底座，底座上预留的安装孔位可以直接和现场的型钢支架做螺栓固定，不需要额外做复杂的机架适配，安装时只需要对齐进出口管线的法兰位置，就能完成主体设备的就位，能有效压缩现场施工的周期。

　　从结构设计的逻辑来看，双舱并列的布局是为了实现单舱独立维护的功能，日常运行时两个舱体可以同时通流，提升整体的过滤通流能力，当其中一个舱体的滤芯达到容尘上限需要更换时，只需要关闭对应舱体的进出口阀门，就能在不中断整个制程管线运行的前提下完成滤芯更换作业，避免因为设备维护造成整条生产线停机，这对于连续化生产的化工、水处理、液压润滑场景来说，能大幅降低非计划停机带来的产能损失。舱体的门板采用快开式的锁扣结构，搭配侧边的铰链做旋转开合，不需要借助大型拆卸工具，运维人员只需要松开锁扣就能打开舱门完成内部滤芯的更换，日常运维的操作门槛很低。

　　舱体的侧板上均匀布置的加强筋结构，是为了承受设备运行时内部的流体压力，避免舱板在承压状态下出现鼓胀变形，同时加强筋的排布也能提升整个箱体的结构刚性，减少设备运输、吊装过程中因为外力碰撞造成的结构形变。设备侧面预留的仪表安装位，可以直接加装压差表、压力传感器，用来实时监测舱体内部的压力变化，当进出口压差达到设定阈值时，就能提醒运维人员及时更换滤芯，不需要人工定期开盖检查滤芯状态，能大幅降低日常巡检的工作量。

　　在外形尺寸的边界设计上，整个设备的宽度控制在常规工业通道的通行宽度范围内，设备运抵现场后可以直接通过标准宽度的车间通道，不需要提前拆除车间的门体或者临时拓宽通道。设备的顶部没有突出的高耸结构，不会和车间顶部的管线、行车轨道产生干涉，对于层高有限的老旧车间改造场景也能很好适配。进出口的接管位置设置在舱体的侧下方，和现场常规的工艺管线标高匹配，不需要额外做大量的管线变向、抬高改造，能减少现场管线安装的材料成本。

　　从实际使用的场景来看，这类过滤设备既可以用在工业循环水的过滤环节，拦截循环水中的锈蚀残渣、悬浮物，也可以用在液压系统的回油管路，过滤液压油中的金属磨屑、密封件磨损产生的橡胶颗粒，还可以适配在化工原料的输送管线上，截留原料生产过程中混入的固体杂质，避免杂质进入后续反应环节影响产品品质。设备的密封结构采用嵌入式的密封条设计，门板闭合后锁扣压紧密封条，能保证舱体的密封性能，避免带压运行时出现流体渗漏的问题，同时密封条采用耐介质腐蚀的材质，不管是水基介质还是油基介质，都能长期使用不会出现溶胀、老化失效的问题。

　　建模过程中对所有的安装配合面都做了公差适配的考量，锁扣和门板的配合位置、铰链的旋转轴位置、底座安装孔的位置都和实际加工的公差要求匹配，结构设计人员可以直接在这个模型基础上做细节调整，根据实际的处理流量需求调整舱体的内部容积，根据现场的介质特性调整内部滤芯的安装结构，不需要从零开始搭建主体框架，能大幅缩短同类型过滤设备的设计周期。设备的外部结构没有多余的突出棱角，所有的边角都做了圆弧过渡处理，既可以避免运维人员操作时被尖锐边角磕碰，也能减少设备表面积灰，日常清洁维护更加方便。
