带HEPA净化模块的壁挂式分体空调室内机结构

　　在民用暖通与室内空气品质治理交叉领域，传统分体式空调仅能完成温度调节功能，无法应对室内PM2.5、浮尘、过敏原等颗粒物污染问题，单独加装空气净化器又会占用室内地面空间、增加设备采购与运维成本，这款集成HEPA过滤模块的分体式空调室内机，正是针对这类场景开发的一体化结构方案。从实际使用场景来看，该结构适配15-30㎡的普通住宅卧室、小型办公室、临街商铺等外窗开启易引入道路扬尘、花粉，或室内存在布艺浮尘、宠物皮屑的空间，无需额外布置独立净化设备，仅通过原有空调的安装位置即可同时实现温度调节与空气净化双重功能，避免多设备摆放带来的空间挤占与走线杂乱问题。

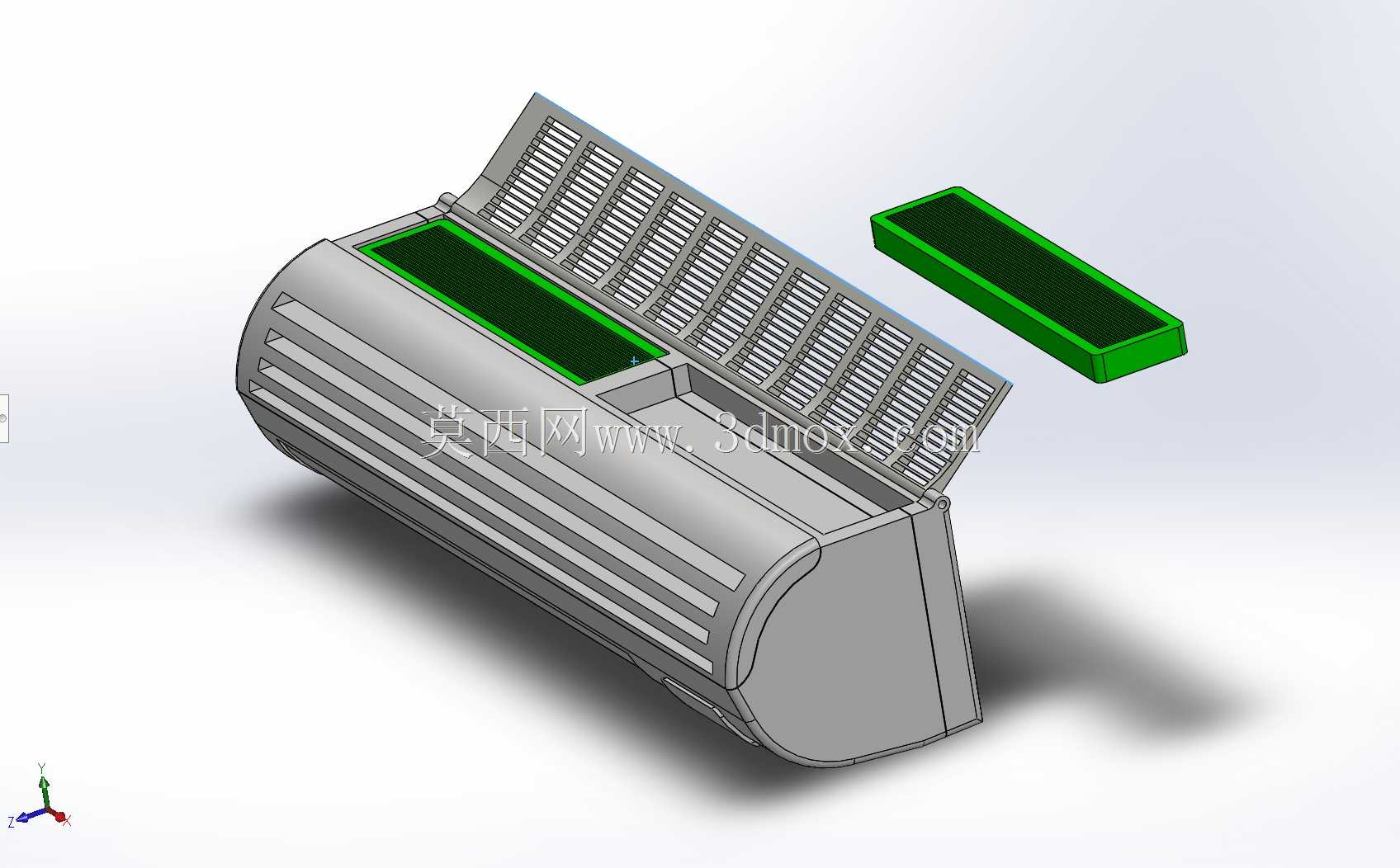

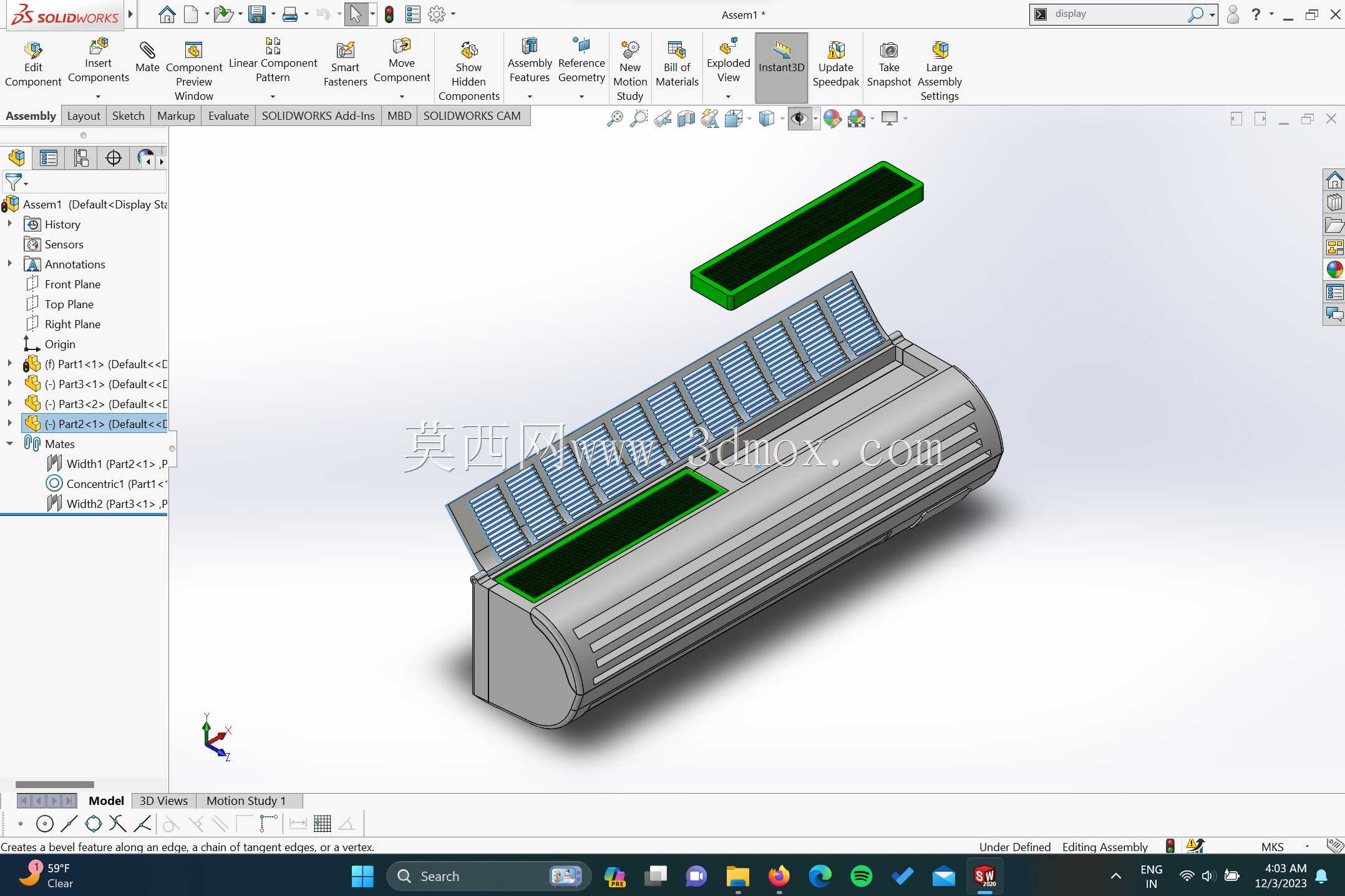

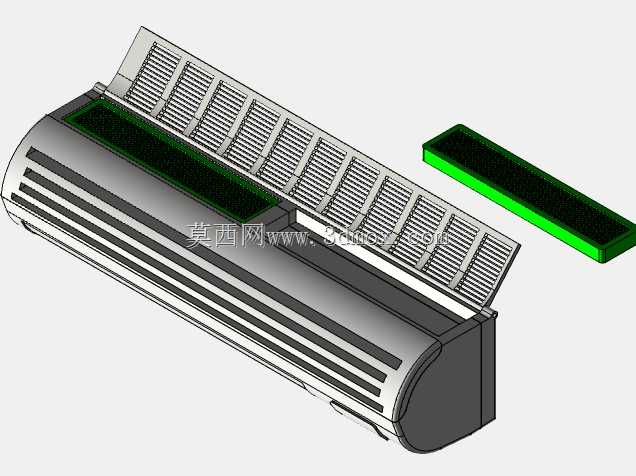

　　从功能特性层面拆解，该结构在传统壁挂式空调室内机的基础上，对风道系统做了针对性调整：在进风侧预留了HEPA滤网的安装位，滤网采用长条形适配结构，与室内机进风格栅的轮廓完全匹配，不会额外增加室内机的整体厚度，保证安装后与墙面的贴合度；同时优化了贯流风机的风压参数匹配，确保在加装HEPA滤网带来一定风阻的前提下，出风量仍能满足制冷制热工况下的换热需求，不会因为滤网阻力导致送风距离缩短、换热效率下降。设备运行时，室内空气先经过HEPA滤网，将直径0.3μm以上的细颗粒物拦截在滤材上，过滤后的洁净空气再经过蒸发器完成热交换，最终通过出风口送入室内，在循环调温的过程中同步完成室内空气的颗粒物净化，相比独立净化器的内循环模式，依托空调的大循环风量，净化覆盖范围更均匀，不存在边角区域净化死角。

　　设计思路上，这款结构没有采用颠覆传统空调内机的激进方案，而是基于现有成熟壁挂内机的主体架构做模块化改进：保留原有蒸发器、贯流风轮、导风板、接水盘等成熟部件的安装接口，仅在进风腔位置增加滤网安装导轨与密封结构，既降低了开模改造成本，也能兼容现有空调的安装规范，安装人员无需额外培训即可完成设备挂载；滤网采用抽拉式安装结构，用户无需拆卸整机面板，仅需打开进风侧的卡扣即可抽出滤网完成更换，运维操作门槛极低。结构设计时充分考虑了凝露风险，在滤网安装位与蒸发器之间设置了导流挡边，避免制冷工况下蒸发器产生的冷凝水浸湿HEPA滤材，导致滤材失效、风阻骤增甚至滋生霉菌的问题；同时在滤网周边设置了密封胶条，避免未经过滤的空气从缝隙旁通进入风道，保证所有进风都经过滤材拦截，净化效率不会因为结构缝隙打折扣。

　　从外形尺寸与安装边界来看，该室内机主体长度适配常规1.5匹壁挂内机的尺寸区间，整体厚度控制在200mm以内，安装时距离顶面的预留空间不小于150mm，距离两侧墙面的预留空间不小于120mm，即可保证进风通畅与滤网抽拉操作的空间需求；背部挂板的安装孔位与同规格传统壁挂内机完全通用，替换原有旧机时无需重新在墙面打孔，降低改造施工的工作量。设备的出风口导风板采用分段式结构，可独立调整上下、左右送风角度，在纯净化模式下（不开启制冷制热），导风板可调整至水平向上送风，利用冷空气下沉的原理形成室内空气大循环，避免直吹人体带来的不适感，同时最大化净化覆盖范围。

　　针对实际运维中的细节问题，结构设计时在滤网安装位预留了容尘空间，滤材采用打折工艺提升有效过滤面积，在普通住宅日常使用场景下，滤网更换周期可达到6个月以上，降低用户的耗材使用成本；同时风道内壁采用光滑圆弧过渡设计，减少风阻带来的运行噪音，在低速净化档位下，运行噪音可控制在24dB以内，满足卧室夜间使用的静音要求。考虑到不同使用场景的需求，该结构预留了传感器安装位，可拓展PM2.5浓度检测功能，根据室内颗粒物浓度自动调整风机档位，实现净化功率的自动匹配，避免不必要的能耗浪费。
