磨煤机配套风送式过滤装置结构设计

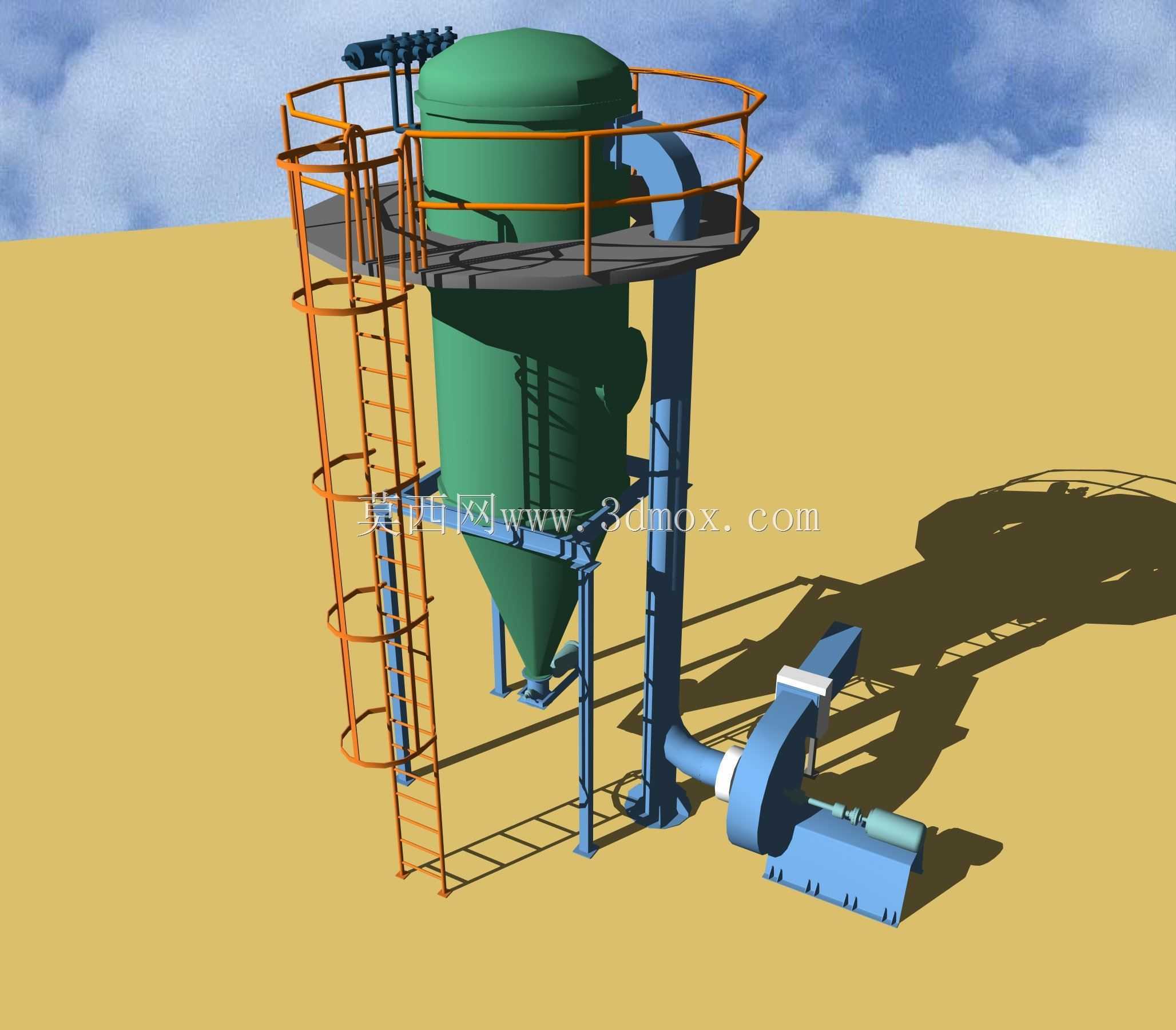

　　在燃煤制粉系统的磨煤机工位，这类风送式过滤装置是保障气路通畅、拦截煤粉杂质的核心配套设备，日常运行中会持续处理携带细煤粉的压缩空气，避免杂质进入下游控制阀、仪表元件造成卡涩或磨损，整套结构的设计完全围绕磨煤车间的高粉尘、连续运行工况展开。从结构布局来看，主体采用上椭封下锥底的立式承压罐体设计，锥底角度设置为60度，能够依靠重力让拦截下来的煤粉杂质自然滑落至底部排料口，避免粉料在罐壁堆积架桥，罐体直段部分预留了足够的过滤元件安装空间，可根据处理风量调整内置滤料的填充层数，顶部椭封采用快开式压环连接，方便后期开盖更换滤件、清理内部积尘。

　　罐体侧面的支撑结构采用三根等边角钢焊接的支腿，支腿底部预留了地脚螺栓安装孔，安装时需要保证罐体垂直度偏差不超过千分之一，避免内部气流偏流造成过滤负荷不均，支腿的高度设置充分考虑了底部排料阀的安装空间，下方预留的净空能够满足接料小车进出或者排料管道的接驳需求。罐体顶部环绕设置了环形操作平台，平台采用花纹钢板铺设，边缘设置1.2米高的双横杆安全护栏，平台一侧连接直爬梯，爬梯踏步采用防滑圆钢焊接，每级踏步间距300毫米，爬梯与罐体之间通过抱箍固定，不需要在罐体壁板额外开孔焊接，减少了罐体的应力集中点，也方便后期拆装调整爬梯位置，平台的宽度设置为800毫米，足够操作人员站立完成顶部阀门操作、检修维护的作业需求。罐体侧下方连接的风送组件，包含带电机的离心风扇、节流阀放大器以及连接管道，风扇底座采用减震垫与基础固定，运行时的振动不会传递到罐体造成连接法兰松动，节流阀放大器集成在进气管道上，能够根据罐体内的压差自动调整进气开度，保证过滤风速稳定在合理区间，避免风速过高造成滤件穿透或者风速过低导致处理风量不足，连接管道采用法兰连接的方式，每段管道都设置了支吊架承重，避免管道重量全部压在罐体接口上造成焊缝开裂。

　　设计过程中需要重点关注几个边界条件：首先是设备的安装净空，整套装置从地面到顶部护栏的总高度需要匹配车间的层高，爬梯外侧预留的操作距离不小于1米，避免人员上下爬梯时碰到周边其他设备；其次是气流走向的设计，采用侧进顶出的气流路径，含尘气体从罐体下部侧方进入，经过滤层过滤后从顶部排出，气流在罐体内的上升速度控制在0.8米每秒以内，保证大颗粒粉尘能够在重力作用下提前沉降，减少滤层的负荷；另外所有外露的金属构件都做了防锈防腐处理，罐体内部接触煤粉的部分做了耐磨涂层，能够抵御高速煤粉颗粒的冲刷磨损，延长设备的整体使用寿命。

　　在实际选型应用时，需要根据磨煤机的处理风量、压缩空气压力等级来匹配对应的罐体直径、风扇功率，这套结构的模块化设计程度较高，支腿、平台、爬梯、风送组件都可以根据现场安装条件调整尺寸参数，不需要大幅改动主体罐体的结构，能够适配不同出力等级的磨煤机配套需求，安装时只需要保证各连接法兰的密封面平整，密封垫采用耐温耐磨的橡胶石棉垫，避免运行过程中出现漏风漏粉的情况，日常维护只需要定期打开顶部人孔检查滤件磨损情况，清理锥底积尘即可，整体维护难度较低，适合制粉车间这类高粉尘作业场景长期连续运行。
