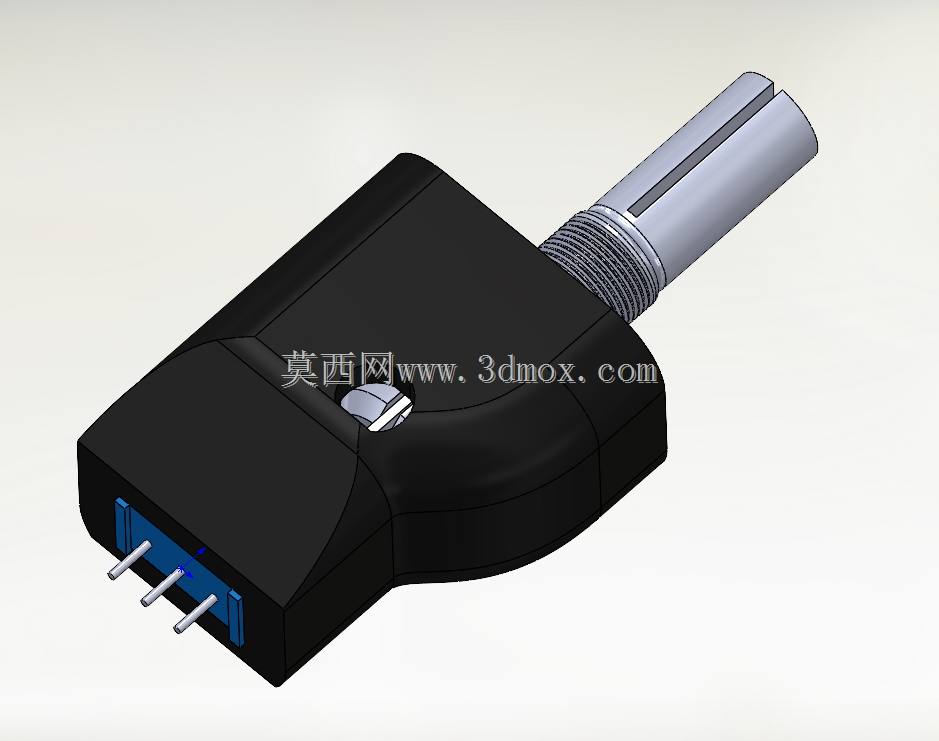

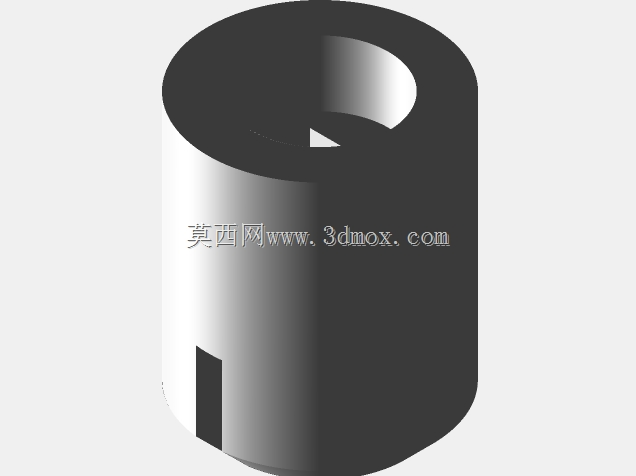

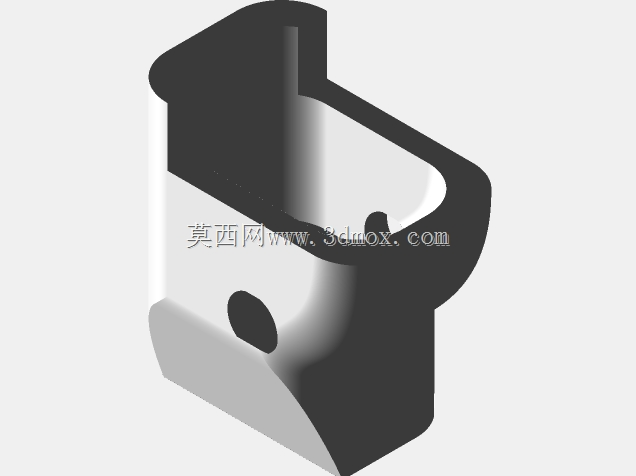

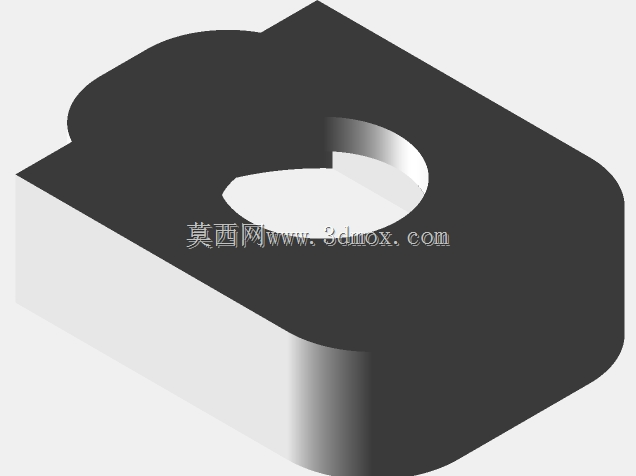

在小信号调节类电子电路的装配场景里,多圈精密电位器的外露调节端与引脚部位,很容易因为装配过程中的磕碰、长期使用中的积灰或是意外触碰出现参数偏移、引脚弯折的问题,这款适配3296系列电位器的外壳结构,就是针对这类实际使用痛点做的结构设计。从实际安装边界来看,这款外壳完全包覆电位器的方形塑封主体,仅预留出调节轴的伸出通道与三个直插引脚的穿出缺口,调节轴伸出端保留了足够的螺纹段长度,不会因为外壳包覆影响锁紧螺母的安装固定,侧出的引脚缺口做了微小的导向倒角,装配时不需要刻意对准引脚位置,顺着倒角就能把外壳推到贴合电位器主体的位置,不会出现引脚被外壳压弯的情况。
外壳的握持区域做了微弧的过渡处理,不是生硬的直角方块,一方面是在手工调试电位器的时候,手指碰到外壳边缘不会有硌手的触感,另一方面也能减少直角位置的应力集中,避免外壳在受到轻微挤压的时候出现边角开裂的问题。从功能特性上看,这款外壳除了基础的物理防护作用,还能在多块电路板密集排布的设备内部,把电位器的调节端和周边的其他金属元件隔离开,避免因为金属碎屑掉落、元件引脚误触导致的电位器调节端短路问题,外壳和电位器主体的配合间隙控制在0.1mm以内,既不会因为间隙太小出现装配卡滞,也不会因为间隙太大导致外壳在电位器上晃动,影响防护效果。在设计思路上,这款外壳没有做多余的卡扣或者额外的固定结构,完全依靠外壳内壁和电位器主体之间的静摩擦力实现固定,不需要额外点胶或者加装固定件,装配的时候只需要对准位置按压到位即可,能有效减少生产线的装配工序,提升装配效率。考虑到电位器在焊接到电路板上的时候,引脚位置会经过焊锡的高温传导,外壳在引脚穿出的位置做了局部的加厚处理,避免焊接时的高温传导到外壳主体,导致外壳出现受热变形的问题。
在实际的设备应用场景里,这类带外壳的3296电位器常被用在工业控制板卡的参数校准部位、小型电源模块的输出电压调节部位、音频设备的音量微调部位,这些场景里的电位器往往在设备出厂时完成校准后,很少会进行频繁调节,外壳的存在可以避免设备在运输、安装过程中因为震动、触碰导致电位器参数发生偏移,减少设备出厂后的校准返工率。外壳的调节轴伸出端做了和电位器轴径匹配的圆孔,圆孔边缘做了圆滑的倒角,不会刮伤调节轴表面的防锈镀层,也不会因为孔位边缘的毛刺影响调节旋钮的后续安装。
从外形尺寸上看,包覆外壳后的电位器整体轮廓比裸电位器单边大出1.2mm左右,不会占用过多的板上安装空间,在做电路板布局的时候,只需要在电位器原有安装空间的基础上预留单边1.5mm的余量即可,不需要对原有电路板的布局做大幅调整,适配性很强。外壳的表面没有做多余的防滑纹路或者标识凹槽,保持了平整的外表面,在设备内部积灰的时候,可以很方便地用毛刷清理外壳表面的灰尘,不会出现灰尘藏在纹路缝隙里难以清理的问题。针对电位器调节端的锁紧螺母安装需求,外壳在调节轴伸出端的端面做了下沉式的平面设计,锁紧螺母可以完全贴合在这个下沉平面上,不会因为外壳端面的不平整导致螺母锁紧后出现歪斜,影响调节轴的转动顺滑度。在引脚穿出的一侧,外壳的端面和电位器的引脚根部保持了0.5mm的间隙,避免外壳直接压在引脚的焊接点上,导致焊接点出现受力脱焊的问题,这个间隙也能让焊接时的助焊剂挥发气体有流通的空间,减少焊接位置的助焊剂残留堆积。
