可3D打印嵌入式条形码识读扫描装置

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923627
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置
  • 可3D打印嵌入式条形码识读扫描装置

  在工业产线工位物料核验、仓储出入库批量扫码、自助终端身份凭证识读这类场景里,固定式条码扫描装置的安装适配性一直是结构设计阶段需要优先考量的点,不同于手持扫码枪需要人工握持操作,这类固定式设备需要长期固定在指定工位,对接上位机系统完成条码信息的自动采集,因此外壳结构的设计既要兼顾内部识读模块、电路板组件的安装空间,也要匹配现场安装位的固定需求,同时还要考虑日常使用中的防尘、防磕碰需求。

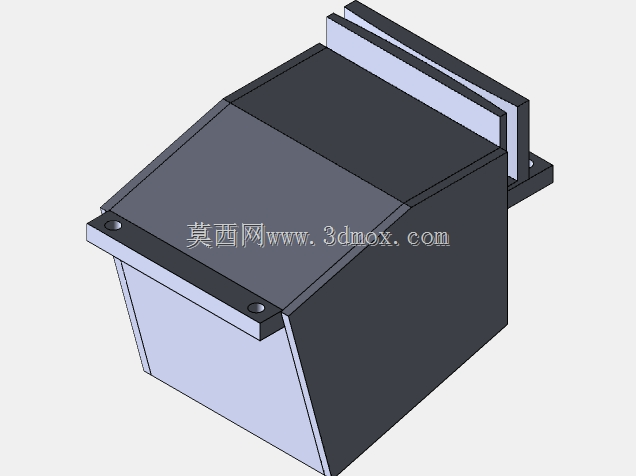

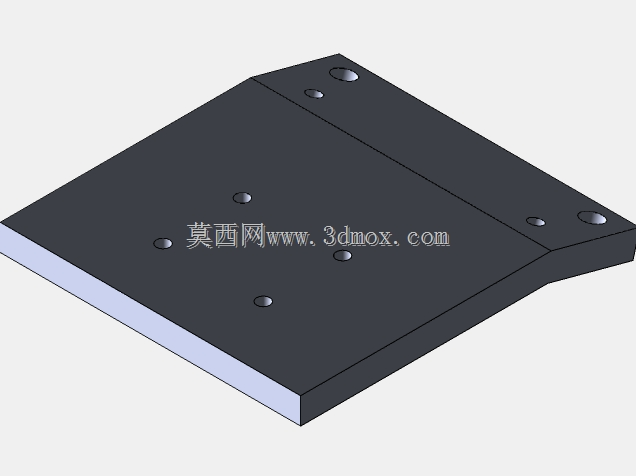

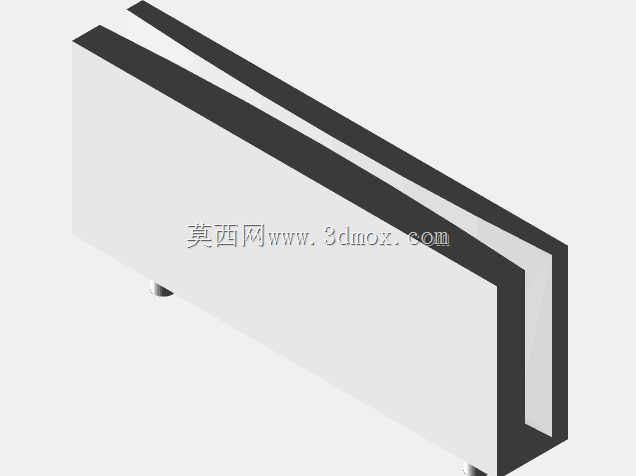

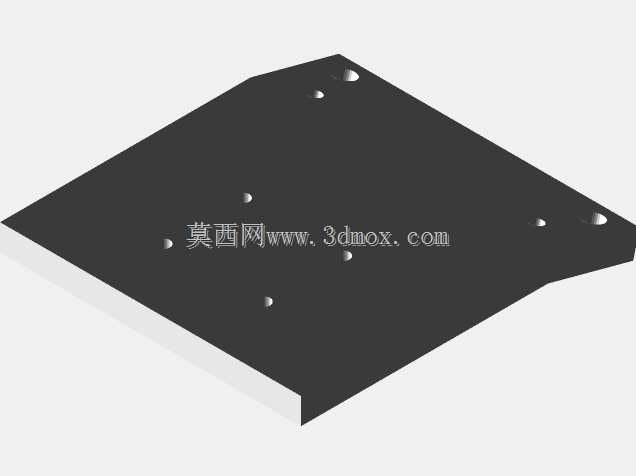

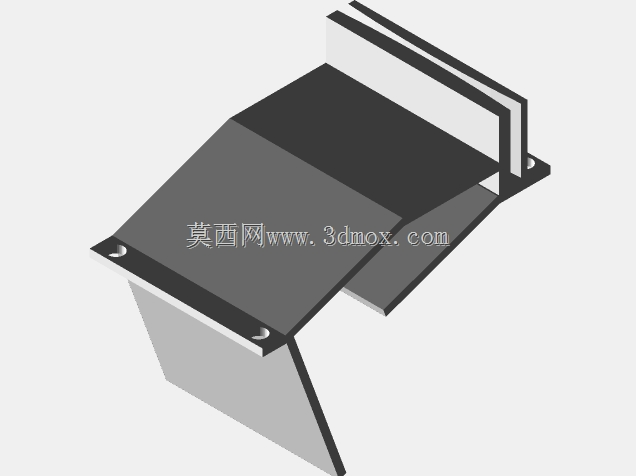

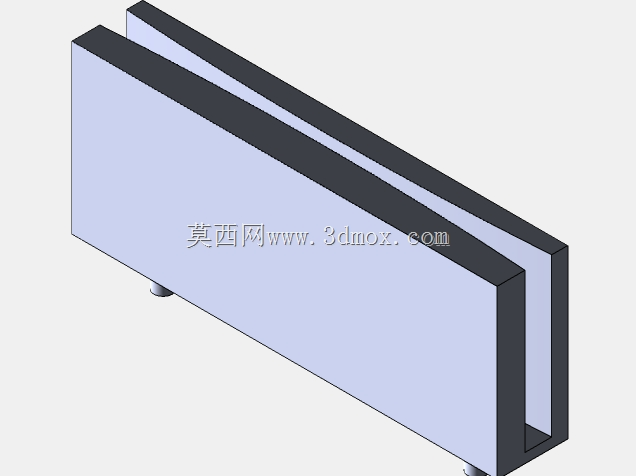

  这款可直接通过3D打印制作的条码卡扫描装置,在结构设计上采用了斜置识读面的布局,将扫码窗口设置为与安装基准面呈一定倾角的形态,当操作人员将带有条形码的卡片、物料标签凑近扫描区域时,不需要刻意调整卡片角度就能让条码处于识读模块的最佳对焦范围内,大幅降低操作时的对准难度,提升高频扫码场景下的作业效率。从安装边界来看,装置主体采用近似方形的腔体结构,后侧延伸出带安装孔的固定耳板,可直接通过螺栓固定在设备台面、自助机壳体或者流水线旁的安装支架上,不需要额外设计复杂的转接固定件,安装孔位的间距预留了足够的公差余量,适配现场常见的M3、M4规格固定螺栓,安装时不需要对现场工位做大规模改造。腔体内部的空间做了分层规划,靠近扫描窗口的区域预留了识读镜头、补光LED的安装位,镜头安装位周围设计了定位凸台,可直接将识读模块卡入凸台完成定位,不需要额外打胶或者增加固定压片,减少装配工序;腔体后半部分预留了主控电路板、接线端子的安装空间,侧壁设计了走线槽,可将供电线、通讯线从腔体后侧的出线口引出,避免线缆外露影响设备整体整洁度,同时也能减少线缆被剐蹭导致的接触不良问题。

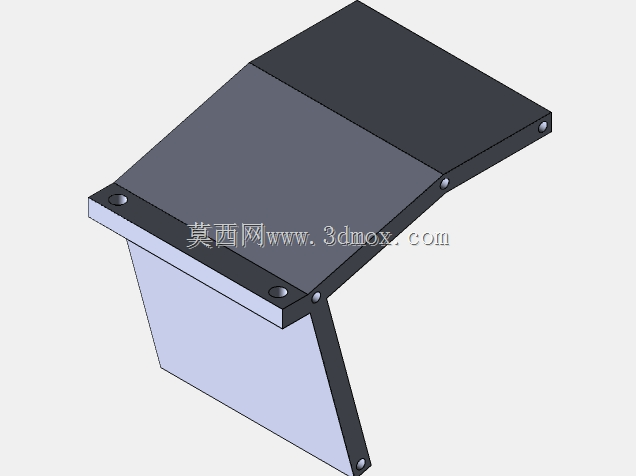

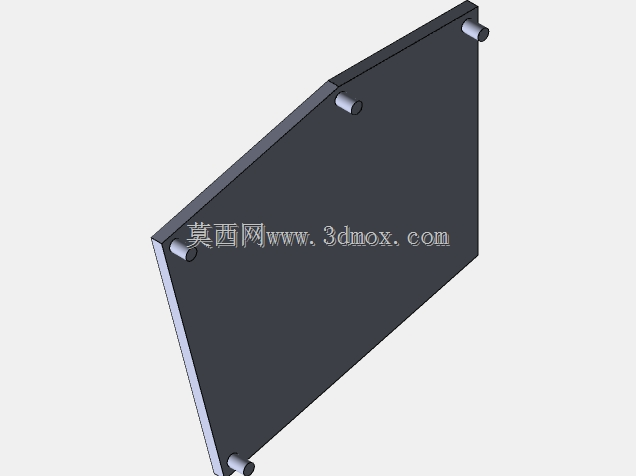

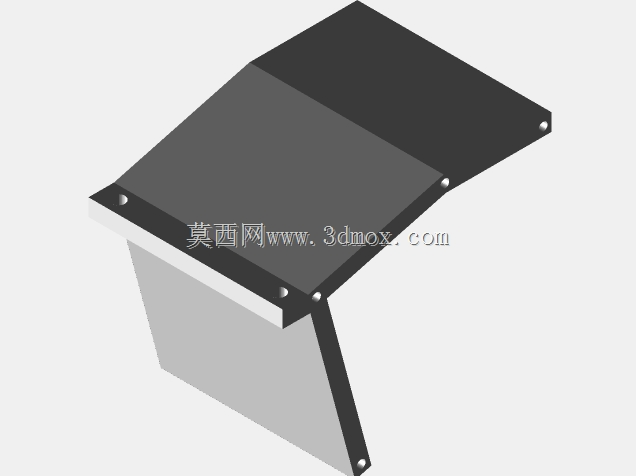

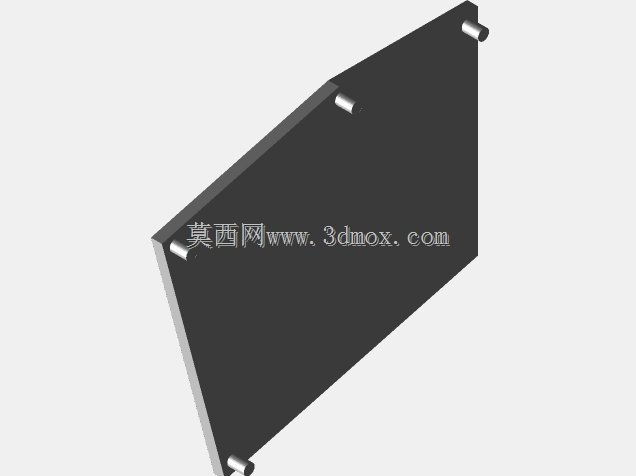

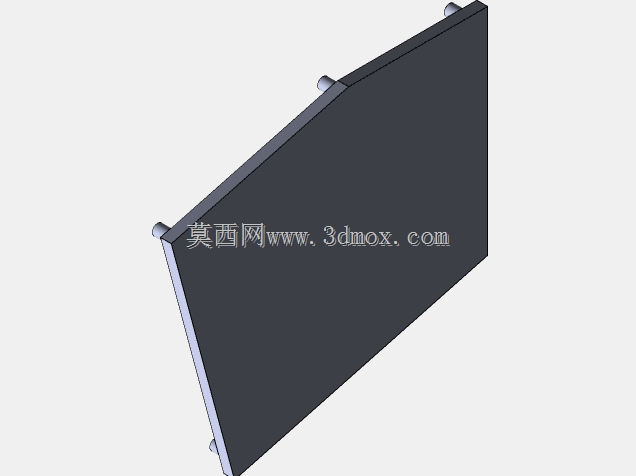

  外壳的拼接结构采用卡扣加螺丝固定的组合形式,上下壳体的配合面设计了止口结构,既可以提升拼接处的防尘能力,避免车间内的粉尘、碎屑进入腔体内部影响电子元件寿命,也能在装配时起到定位作用,降低装配对位的难度;上壳体的扫描窗口边缘做了倒角处理,避免操作人员递卡时被锐边划伤,窗口处预留了透明防护板的安装槽,可嵌入亚克力或者PC材质的透明片,保护内部识读镜头不被硬物刮花,同时不会影响条码光线的穿透。考虑到3D打印的工艺特性,整个壳体结构没有设计大角度的悬空结构,所有加强筋、安装凸台的位置都预留了足够的打印支撑余量,采用FDM工艺打印时不需要添加过多的支撑材料,打印完成后去除支撑的工作量很小,打印成品的表面质量更容易控制;壳体壁厚设置为2mm,既能够保证日常使用中的结构强度,避免安装或者使用过程中出现壳体开裂的问题,也不会因为壁厚过大导致打印时间过长、材料浪费。

  在实际应用中,这类结构的扫描装置可适配多种常见的固定式条码识读模块,设计时将内部安装位的尺寸做了通用化处理,只要是市面上常规尺寸的一维码识读模块,都可以直接装入腔体内部,不需要对外壳结构做二次修改;装置的整体高度控制在较低的范围内,安装在台面上不会遮挡操作人员的视线,斜置的顶面也不容易堆积灰尘,日常清洁只需要擦拭顶面和窗口区域即可,维护难度很低。不同于市面上标准化的成品扫描设备,这种可3D打印的结构方案可以根据现场的实际安装空间快速调整尺寸参数,如果现场安装位的空间受限,可在不改变内部安装位尺寸的前提下,对外壳的外形尺寸做等比例缩小或者局部裁切,快速适配特殊的安装场景,不需要开模制作外壳,大幅缩短小批量定制场景下的交付周期。
