电子电源用铝挤型散热片结构设计

　　在小功率电源变压器、板载DC-DC转换模块这类对温升控制有明确要求的电子器件配套散热结构选型中，铝挤型散热片是成本与散热效率平衡度极高的方案，本次设计的这款铝散热结构，正是针对板载安装的小型电源类器件散热需求开发，适配多数引脚间距在标准范围内的卧式、立式小型电源变压器与整流模块。

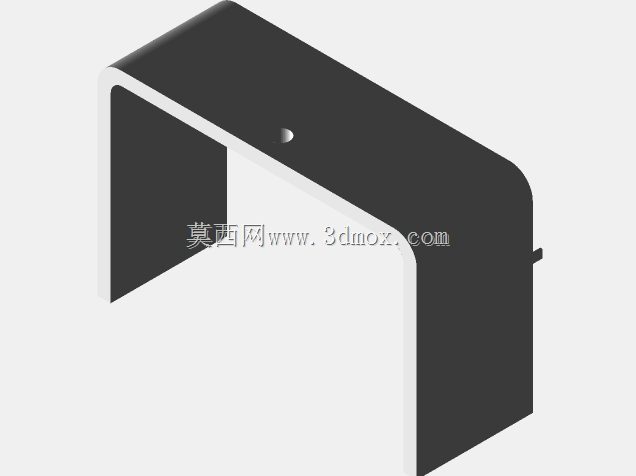

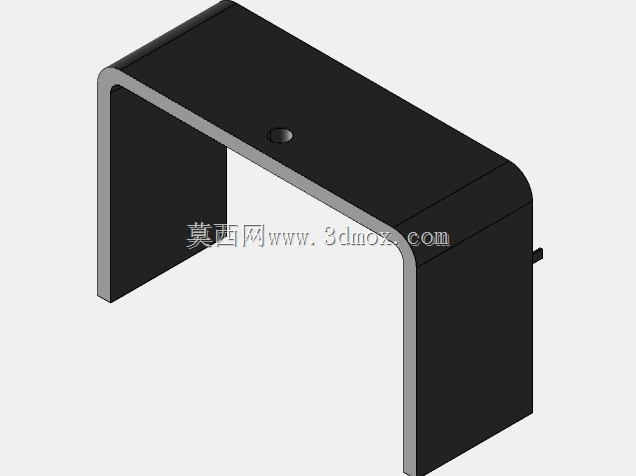

　　从实际应用场景来看，这类散热结构常被用在工业控制板卡电源模块、小型开关电源内置变压器、消费类电子电源适配器的功率器件散热环节，工作环境多为封闭或半封闭的设备壳体内部，空气流动速度有限，因此散热结构的设计既要保证足够的热交换接触面积，也要控制整体安装尺寸不会挤占板上其他元件的布局空间。设计初期首先明确了安装边界的硬约束：结合多数通用PCB板上电源类器件的预留安装位，将散热片的总长度设定为55mm，宽度控制在35.6mm，整体高度不超过20mm，厚度基准为2.3mm，这个尺寸区间可以适配市面上绝大多数10W-30W功率段的小型电源变压器安装需求，不会出现与周边电容、接插件等元件干涉的问题。

　　结构设计上采用了铝挤一体成型的工艺思路，基材选用6063铝合金，这种材料的导热系数能够满足小功率器件的热传导需求，同时挤压成型的工艺成本较低，适合批量生产。散热鳍片的排布没有盲目追求鳍片密度，而是结合自然对流的空气流动特性设计了等间距的鳍片间隙，避免间隙过小导致积灰后散热效率大幅下降，同时鳍片的厚度与基板厚度保持合理的比例，保证从器件接触面到鳍片末端的热传导路径热阻足够小，热量能够快速从发热器件传递到整个散热片表面，再通过自然辐射与空气对流散出。接触面的平面度在设计时做了明确公差要求，保证与变压器铁芯或者功率管表面的贴合度，实际装配时配合导热硅胶片使用，能够进一步降低接触热阻，避免因为接触面空隙导致的热量堆积。

　　在功能特性层面，这款散热结构兼顾了被动散热的可靠性与安装便利性，没有额外加装风扇的结构设计，完全依靠自身的热辐射与自然对流完成散热，不存在运动部件的磨损问题，能够适配长期不间断运行的工业类设备使用需求，使用寿命与设备本身保持一致，无需后期维护更换。安装方式上预留了标准的卡扣或者粘胶安装位，既可以通过耐高温导热双面胶直接粘贴在发热器件表面，也可以通过小型卡扣固定在PCB板上对应位置，不需要在PCB上额外开设大尺寸的安装孔，降低了板卡布局的改造成本。

　　从热设计的角度考量，这款散热片的表面处理采用了常规的阳极氧化工艺，氧化层能够提升铝基材表面的辐射率，相比裸露的铝基材，辐射散热效率能够提升20%以上，同时氧化层也能起到防腐蚀、防氧化的作用，在潮湿或者有轻微腐蚀性气体的工业环境中也能长期稳定工作，不会因为表面氧化导致导热性能下降。鳍片的边缘做了倒角处理，避免生产装配过程中锋利的边缘划伤操作人员或者损坏周边的导线、元件绝缘层，细节设计符合电子装配的安全规范。

　　实际选型使用时，设计人员可以根据自身器件的实际发热功率调整接触面的位置，如果是配套整流桥或者功率MOS管使用，也可以在基板上预留小型的螺丝安装孔位，拓展适配范围。整体结构没有复杂的异形曲面，铝挤成型后只需要做简单的裁切、去毛刺、表面处理即可完成加工，生产工序少，良率高，能够有效控制批量生产的成本，对于对BOM成本敏感的消费类电子、小型工业电源产品来说，是性价比极高的散热解决方案。在三维建模过程中，所有的尺寸参数都严格按照实际加工公差设定，鳍片的拔模角度符合铝挤工艺的生产要求，不会出现建模尺寸与实际生产件尺寸偏差过大的问题，结构设计人员可以直接将模型导入到自己的PCB布局或者整机装配文件中，做干涉检查与热仿真分析，减少重复建模的工作量，提升设计效率。
