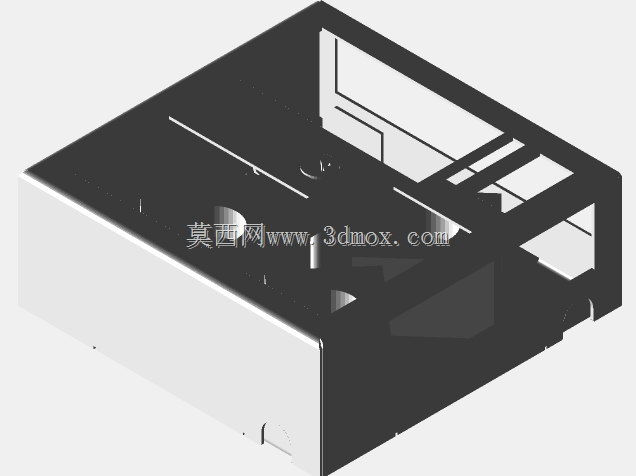

电源变压器配套电气接线防护盒结构

　　在低压配电、工业电源配套、小型电子设备供电回路的现场布线场景里，接线端的绝缘防护、走线规整度一直是结构设计阶段需要重点考量的环节，这款配套电源变压器使用的电气接线盒，正是针对这类场景的布线防护需求开发的壳体结构。从实际使用场景来看，这类接线盒常被安装在小型电源变压器的出线侧，用来容纳变压器原副边的接线端子、跨接导线、小型接线端子排，避免裸露的接线端直接暴露在环境中，降低积尘、误触碰、潮气侵入带来的短路、漏电风险，在小型工控设备供电模块、民用电源适配器内置布线、户外小型供电节点的接线防护场景中都能适配。

　　从功能特性上看，这款接线盒采用分体扣合式结构，盒体内部预留了多组走线限位槽，对应不同线径的导线走向做了卡位设计，布线时可以将不同回路的导线分别卡入对应槽位，避免多股导线在盒内交叉堆叠，既方便后期检修时快速梳理线路，也能减少导线绝缘层长期受挤压破损的隐患。盒体边缘设计了整圈的扣合止口，上下盖装配后可以形成连续的贴合面，配合安装螺丝位的压紧力，能够实现基础的防尘防溅效果，适配多数非高密封要求的室内安装场景。盒体侧壁预留了标准化的穿线孔位，孔位边缘做了圆角钝化处理，穿线时不会划伤导线的绝缘外皮，不同方向的穿线孔可以适配不同进线方向的安装需求，无需现场额外开孔加工，减少现场施工的工作量。

　　设计思路上，这款接线盒没有采用冗余的复杂结构，整体以实用化的功能实现为核心：内部的立柱式安装柱对应端子排的安装孔位，直接可以用自攻螺丝将小型端子排固定在盒内，不需要额外增加安装支架；盒体内部的加强筋沿着盒体侧壁和底部均匀分布，在控制壳体壁厚、减少材料用量的同时，保证盒体的整体刚性，安装拧紧螺丝时不会出现盒体变形、扣合错位的问题。考虑到电源变压器工作时会产生一定的温升，盒体的局部区域预留了细微的散热间隙，既不会破坏整体的防护性能，也能让盒内接线端的热量缓慢散出，避免局部温度过高加速导线绝缘层老化。

　　从安装边界和尺寸适配的角度来说，这款接线盒的整体外形为规整的长方体结构，外部轮廓没有突出的异形结构，安装时可以紧贴变压器的壳体侧面固定，不需要预留额外的避让空间，适配多数小型电源变压器的侧面安装尺寸。盒体底部的安装孔位采用对称式布局，孔距符合常规电气附件的安装尺寸规范，可以直接固定在设备的安装板、变压器配套的支架上，不需要重新打孔适配。盒体的内部净空尺寸刚好容纳常规的3-5组接线端子，不会出现内部空间过大导致的材料浪费，也不会因为空间过小导致接线时导线弯折半径不足、装配操作困难的问题。实际装配时，导线从侧壁穿线孔进入盒内，接在端子排上之后，将上盖对准止口扣合，拧紧固定螺丝即可完成装配，整个过程不需要复杂的工装辅助，单人即可快速完成接线和装配作业。在长期使用的场景下，这种结构的接线盒维护也十分方便，需要检修线路时只需要拆下上盖的固定螺丝，即可直接暴露所有接线点位，不需要拆除整个盒体的安装固定结构，大幅降低后期运维的操作成本。针对不同的使用环境，这款接线盒的结构也预留了一定的改造空间，比如在需要更高密封等级的场景，可以在止口位置加装密封胶条，穿线孔位置搭配橡胶护线套，即可提升整体的防护等级，适配更多复杂的安装环境。
