贴片式电源变压器三维结构设计

　　在消费类电子、工业控制板卡的低压供电回路设计中，这类表贴封装的电源变压器是板载DC-DC转换、隔离供电环节的核心无源器件，不同于传统插针式变压器需要预留波峰焊过孔空间，该款器件采用全表贴贴装设计，可直接适配SMT全自动产线的回流焊工艺，能大幅缩减PCB板的占用面积，适配高密度布板的紧凑型电子设备设计需求。从实际应用场景来看，这类器件常被部署在物联网终端节点、小型工业传感模块、便携医疗检测设备的板载供电回路中，承担初次级电气隔离、电压幅值变换的核心作用，可将前端母线的直流电压经逆变、变压、整流后转换为后端芯片、传感单元所需的稳定低压供电，同时满足安规要求的初次级爬电距离规范，避免强电侧的干扰串入弱电信号回路影响采样精度。

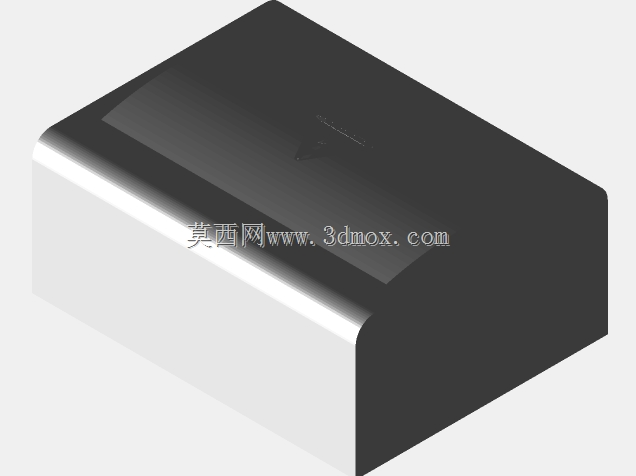

　　从结构设计思路来看，该器件采用扁平化的长方体塑封外壳，外壳边角做了大弧度导圆角处理，一方面可以避免SMT贴装过程中吸嘴抓取时出现边角磕碰掉屑的问题，降低产线抛料率，另一方面圆角过渡的外壳结构在回流焊过程中可以让热气流更顺畅地流经器件各个面，减少不同位置的温差，避免塑封外壳因热应力不均出现开裂、引脚虚焊的问题。外壳顶面做了微凹的平整标识区域，可用于丝印器件型号、绕组参数、极性标识，方便产线质检、后期维修时快速识别器件规格，不会因外壳弧度过大导致丝印字符模糊、识别困难。器件底部的焊端采用对称式分布设计，焊端的伸出长度、宽度尺寸严格匹配行业通用的表贴封装焊盘规范，设计PCB封装时不需要额外调整焊盘尺寸，可直接调用标准封装库完成布局，同时焊端与塑封本体的结合处做了台阶过渡，焊接时焊锡可沿着台阶面形成均匀的浸润爬锡，形成可靠的焊点包裹结构，避免长期受震动、温变影响出现焊点开裂的失效问题。

　　在安装边界的尺寸把控上，该器件的整体高度控制在极低的范围内，可适配内部空间局促的薄型电子设备设计需求，不会因器件高度过高导致外壳装配时出现干涉，器件本体的长宽尺寸也做了紧凑化优化，在满足绕组绕制空间、绝缘隔离距离要求的前提下尽可能缩小占用面积，给板上的主控芯片、电容电阻等其他元件留出更多布板空间。器件的塑封外壳采用耐高温的阻燃工程塑料材质，可承受回流焊过程中的瞬时高温，不会出现壳体变形、析出物污染PCB板的问题，同时外壳的密封结构可以保护内部的磁芯、绕组不受外界潮气、粉尘的侵蚀，提升器件在潮湿、多粉尘工业场景下的长期运行可靠性。内部磁芯采用高磁导率的软磁材料，绕组采用多层绝缘漆包线绕制，结构设计上尽可能降低漏感，减少开关过程中的电压尖峰，降低后端滤波电路的设计压力，初次级绕组之间采用绝缘隔离层设计，满足安规标准要求的绝缘耐压等级，可在额定工作电压下长期稳定运行，不会出现绝缘击穿的问题。

　　在实际选型应用中，这类表贴变压器不需要像插针器件那样安排人工补焊工序，可全程通过SMT产线完成贴装，大幅提升生产装配效率，同时扁平化的结构也让器件的重心更低，在受外力震动的场景下焊点承受的应力更小，相比高身的插针器件有更好的抗震动性能，适合用在有一定震动要求的车载电子、工业便携设备当中。设计三维模型时，严格按照实际器件的尺寸公差做了细节还原，包括外壳的圆角弧度、焊端的厚度与位置、顶面标识区的凹陷深度都和实物保持一致，结构工程师在做PCB布局、设备结构干涉检查时，可以直接调用该模型完成装配校验，不需要反复调整器件位置或外壳结构，能有效缩短产品开发阶段的结构验证周期，避免后期开模、试产时才发现器件干涉的问题，减少不必要的改模成本。
