基于树莓派的辉光管LCD显示时钟装置

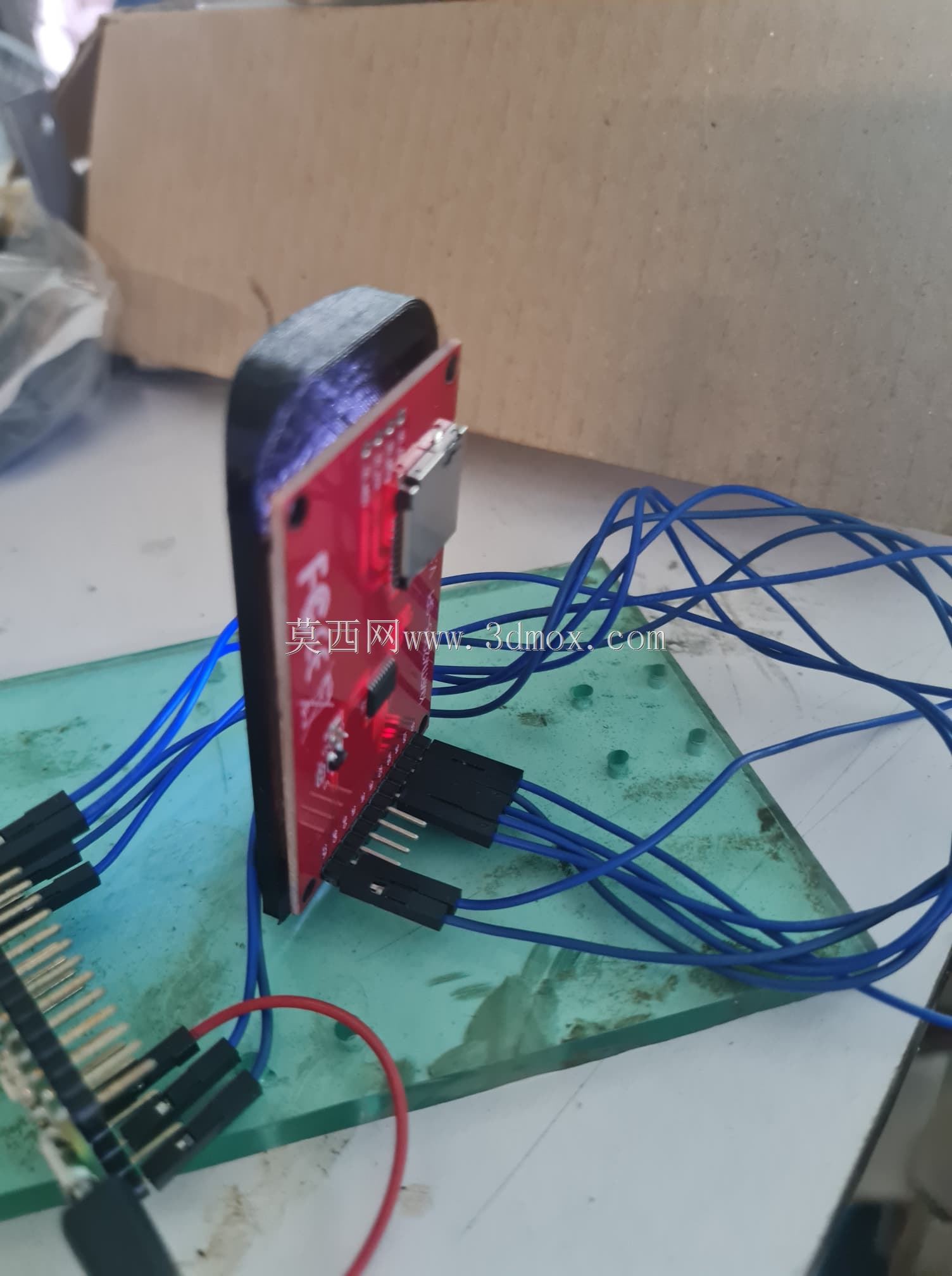

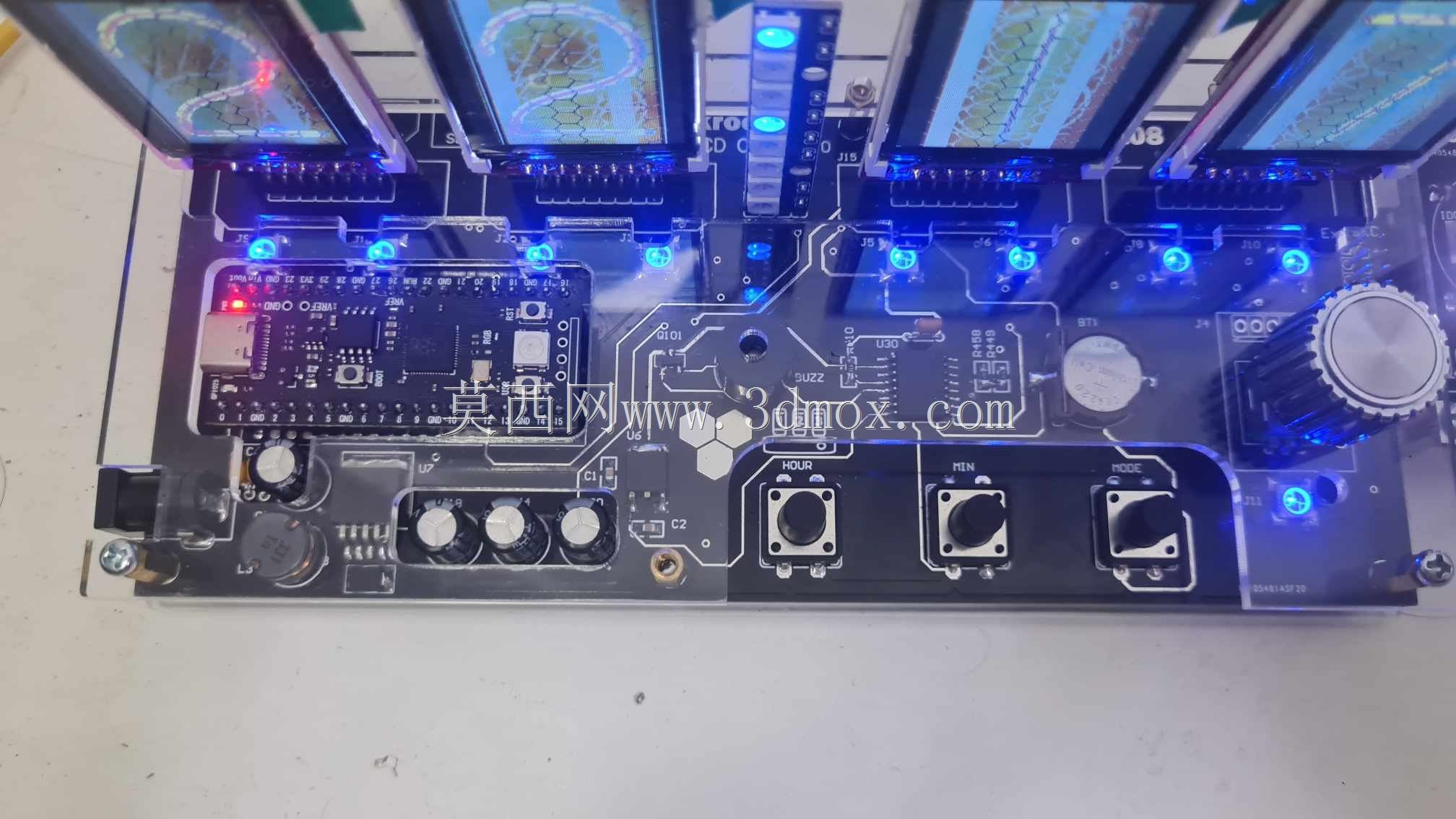

　　这款辉光管LCD显示装置的核心应用场景覆盖桌面电子摆件、复古数码展示、嵌入式开发教学三个方向，实际落地时可直接作为桌面计时工具使用，也可作为嵌入式开发的参考验证载体，帮助开发者快速熟悉主控与显示模块的通讯逻辑、电源分配方案。装置整体采用双层板载结构设计，底层为核心控制与电源处理电路板，上层预留辉光管、LCD显示屏的直插安装位，板载集成按键输入模块、状态指示LED、电位器调节组件，无需额外外接扩展板即可完成全部功能调试。

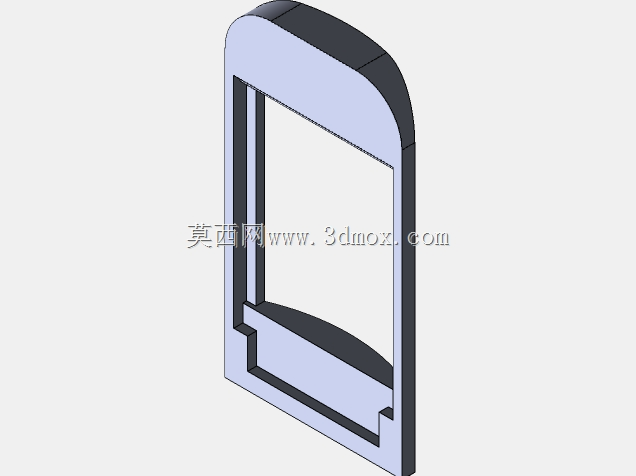

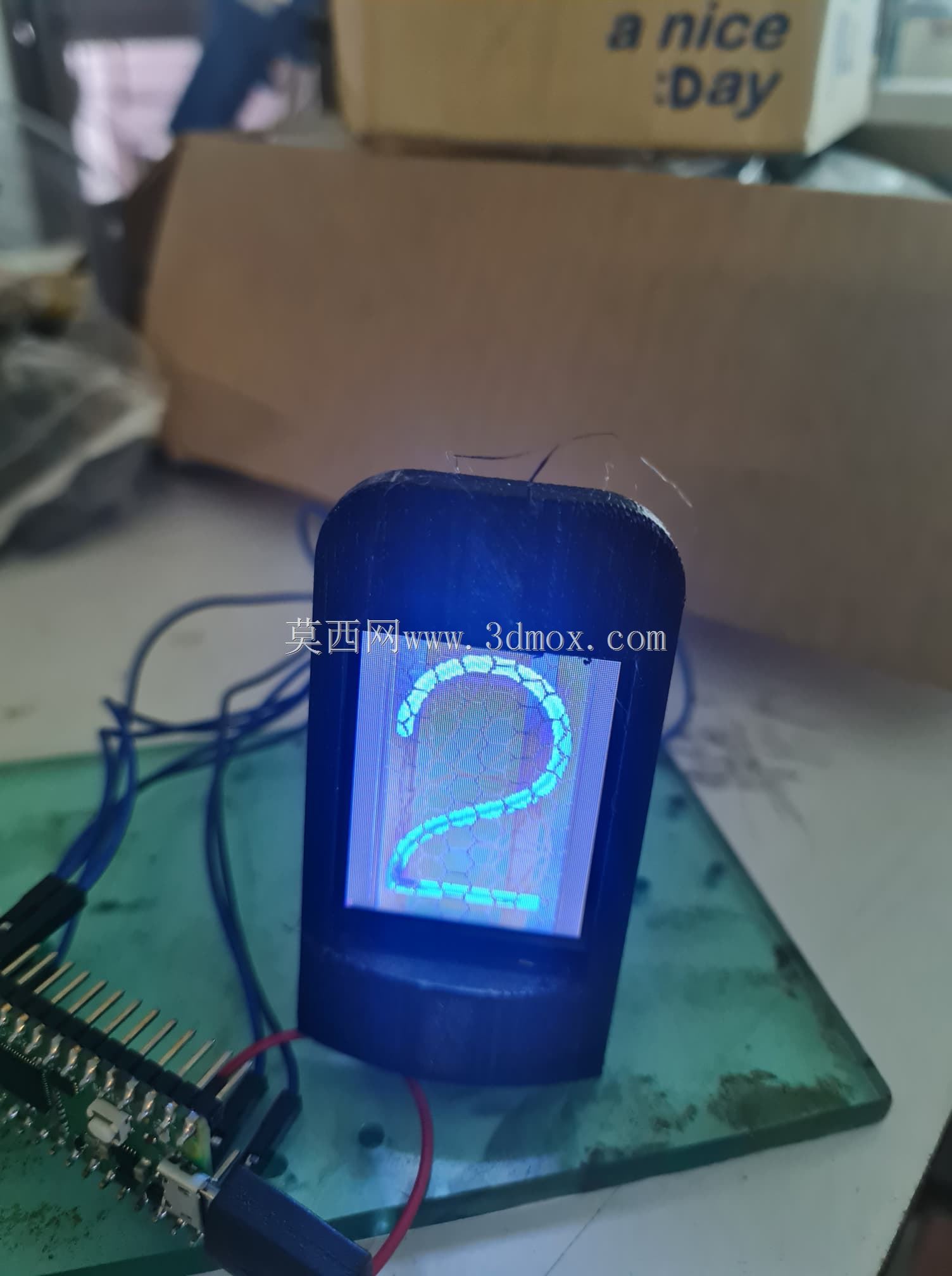

　　从功能特性来看，装置可同时实现辉光管数字显示、LCD辅助信息展示、按键参数调节、状态灯光反馈四类核心功能，辉光管负责显示核心时间数字，利用其特有的阴极发光特性呈现复古橙红色数字显示效果，LCD屏可补充展示日期、环境参数、自定义字符等辅助信息，板载三个按键分别对应功能切换、数值增加、数值减少操作，配合板载电位器可实现辉光管显示亮度、屏幕对比度的线性调节，板载蓝色LED作为电源与运行状态指示，可直观反馈装置的供电状态与程序运行情况。

　　设计过程中优先考虑板载元件的布局合理性，将高压驱动模块与低压主控模块做物理分区布局，避免高压电路对主控芯片的信号产生电磁干扰，电源输入端口设置在板侧边缘位置，预留标准USB供电接口与外接直流供电接口两种供电接入方式，适配不同场景的供电需求。安装边界方面，电路板整体采用标准矩形轮廓，四角预留直径3mm的固定安装孔，可直接配合铜柱固定在外壳内部或桌面支架上，上层显示模块的安装高度控制在40mm以内，避免整体装置过高导致摆放重心不稳，板载接口全部朝向板侧外侧排布，接线操作时无需拆卸上层显示模块即可完成所有外设的插拔操作。

　　电路设计上针对辉光管的高压供电需求做了专门的DC升压电路设计，将输入的5V直流电压升压至辉光管工作所需的170V直流高压，同时在升压输出端增加限流电阻与滤波电容，避免高压冲击损坏辉光管电极，主控模块采用通用嵌入式核心板，通过排针直插在底层电路板上，后期可根据需求更换不同性能的主控板，无需重新制作整个底层电路板。板载元件选型全部采用通用标准封装，电容、电阻、按键、接口均为市面常规流通型号，后期维修替换无需寻找特殊定制元件，PCB走线时将大电流供电线路与弱信号通讯线路做分层走线处理，大电流线路线宽设置为1.2mm以上，弱信号线路线宽设置为0.3mm，既保证大电流供电的载流能力，也避免信号串扰影响通讯稳定性。装置实际组装时，可先将底层电路板的贴片元件完成焊接，再插装主控板、按键、电位器、接口等直插元件，最后安装上层的辉光管与LCD显示屏，整个组装流程无需特殊工装，常规电子焊接工具即可完成全部组装操作，组装完成后仅需烧录对应固件即可正常运行，固件预留自定义显示内容的接口，开发者可根据自身需求修改显示逻辑，实现自定义动画、传感器数据展示等扩展功能。
