电子设备用钣金电源外壳结构设计

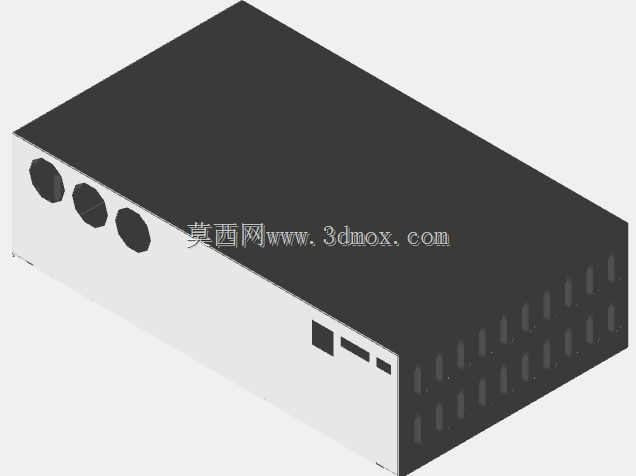

　　这款钣金外壳主要面向小功率电源类电子设备的防护需求设计，在工业控制、小型通讯供电、桌面式电源适配场景中都有适配空间，核心作用是为内部的变压、整流电路模块提供物理防护与电磁屏蔽基础，同时兼顾外部接口的规整排布，避免内部线路直接暴露带来的积尘、误触、电磁干扰外溢等问题。从结构设计逻辑来看，整体采用分体扣合式钣金折弯结构，上盖为一体化折弯成型的罩体，下壳体为承载内部元器件的基座，两者通过侧边的卡扣或者预留的螺丝孔位实现装配，无需复杂的焊接工序，既降低了钣金加工的折弯难度，也方便后期设备维护时的快速拆装。

　　外壳侧面预留的圆形开孔是为电源输入、输出的航空插头或者圆形接线端子预留的安装位，开孔位置的排布避开了内部电路板上的高发热元件区域，防止外接接线的绝缘层长期受高温影响出现老化；侧面另一处的方形小开孔则对应电源开关、状态指示灯、USB调试接口这类小型功能部件的安装位置，开孔边缘都做了去毛刺处理，避免装配时割伤线材或者操作人员手部。壳体侧面排布的长条形通风槽是散热结构的核心部分，槽孔的宽度控制在2mm以内，既可以保证内部热量通过空气对流散出，又能防止较大尺寸的金属碎屑、杂物掉入壳体内部造成电路短路，槽孔的排布方向顺着内部空气流动的方向设置，配合内部发热元件的位置形成自然对流风道，在无额外风扇的情况下就能满足小功率电源的散热需求。

　　从安装边界来看，壳体底部预留了四个沉头螺丝安装孔，孔位间距符合常规小型桌面式电源设备的安装标准，可以直接固定在设备机架的预留安装位上，也可以搭配橡胶脚垫放置在桌面使用，外壳的整体折弯圆角控制在R1以内，既保证了钣金折弯的工艺可行性，也避免了尖锐边角带来的安全隐患。板材选用常规的冷轧钢板，表面做喷塑处理，在提升防锈能力的同时，也能起到一定的电磁屏蔽作用，减少内部电源模块工作时产生的电磁干扰对外围敏感电子设备的影响。

　　设计过程中充分考虑了钣金加工的工艺公差，所有折弯边的预留尺寸都匹配常规钣金厂的折弯刀具参数，无需定制特殊刀具就能完成加工，开孔的位置精度控制在±0.1mm范围内，保证外接接口安装时的对位准确性，壳体的合缝间隙控制在0.3mm以内，既避免了间隙过大影响外观与防护性能，也防止公差累积造成装配时上下盖扣合困难。在实际应用场景中，这类钣金外壳可以直接适配功率在50W到200W之间的小型电源变压器、AC-DC整流模块，内部预留的安装柱位置可以根据不同的电路板尺寸做微调，具备一定的通用性，不需要针对每一款电源板重新设计外壳结构，能够有效缩短配套设备的开发周期，降低钣金开模与加工的成本。
