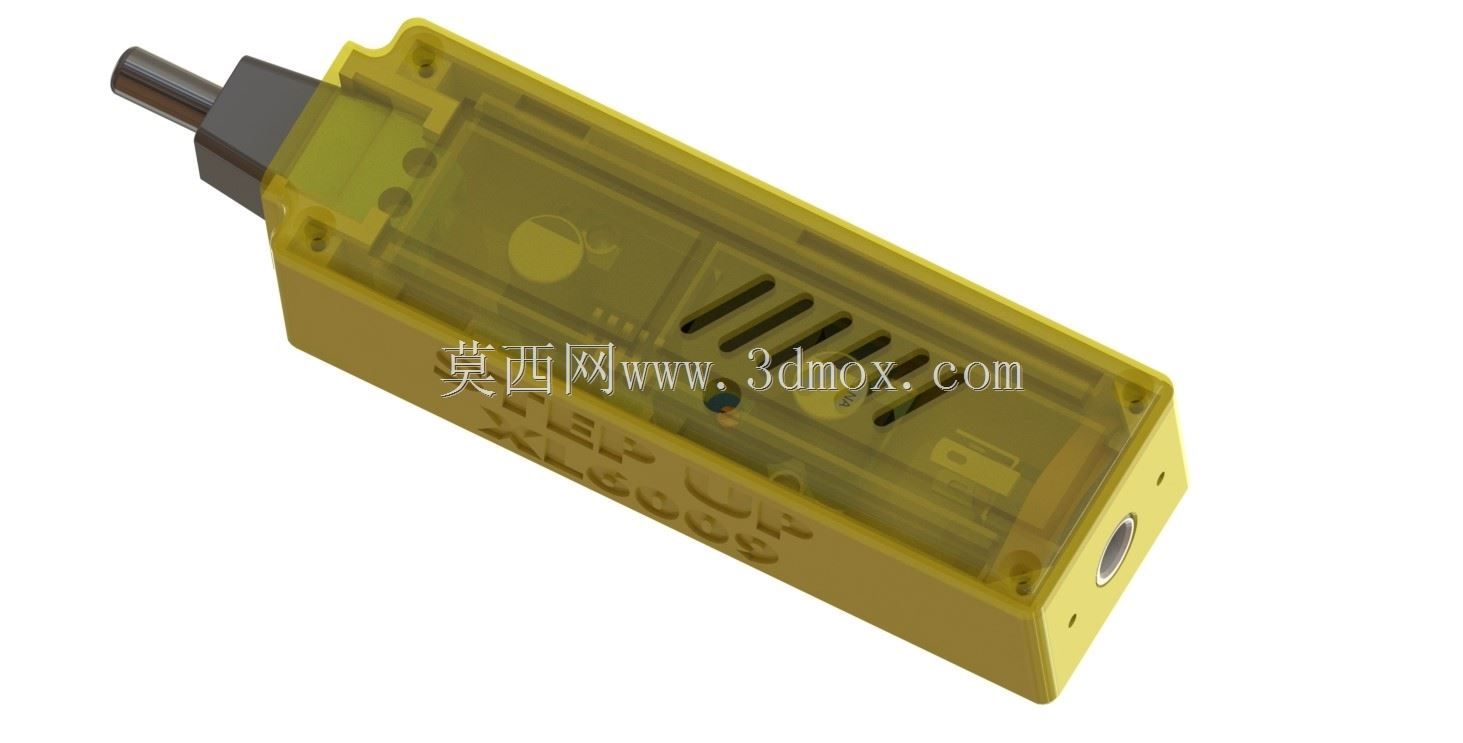

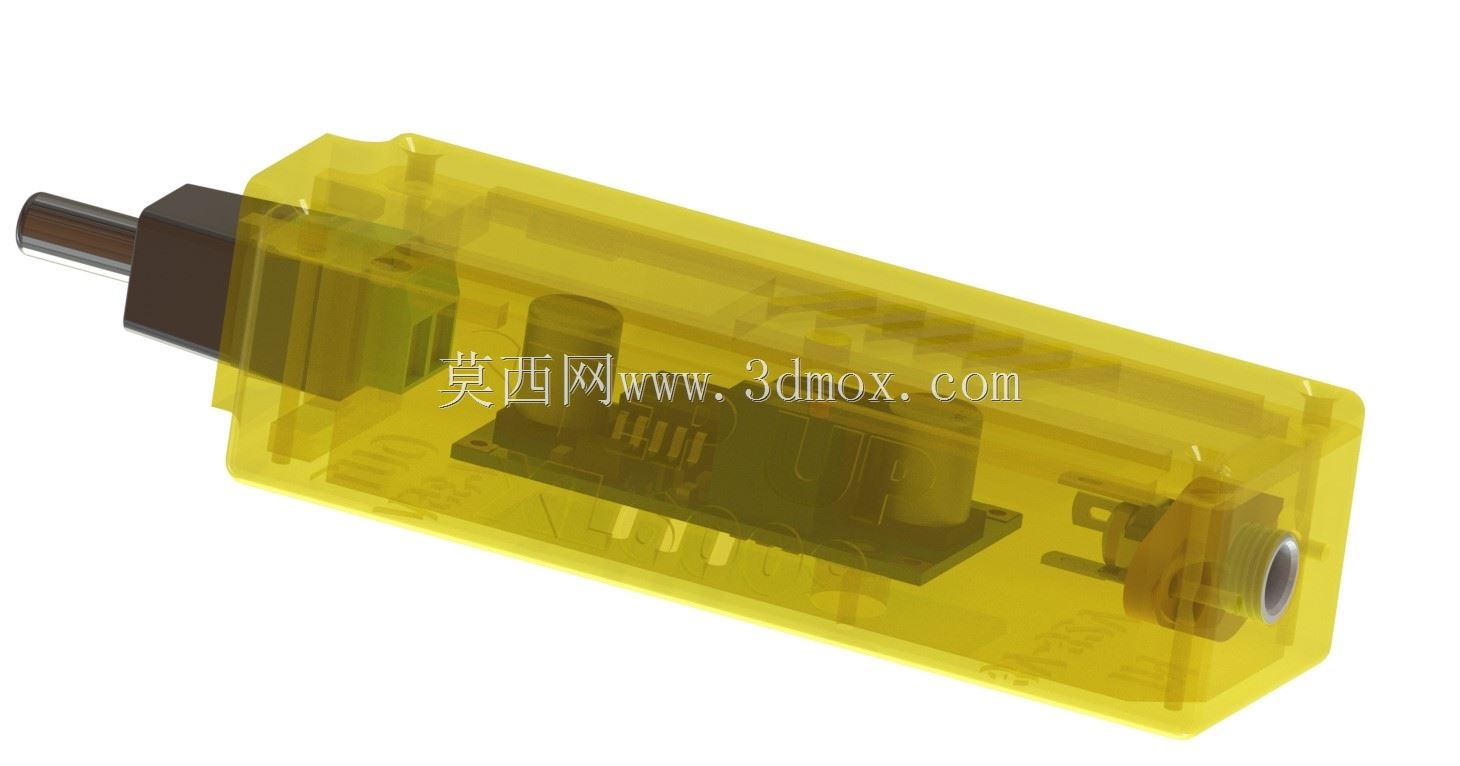

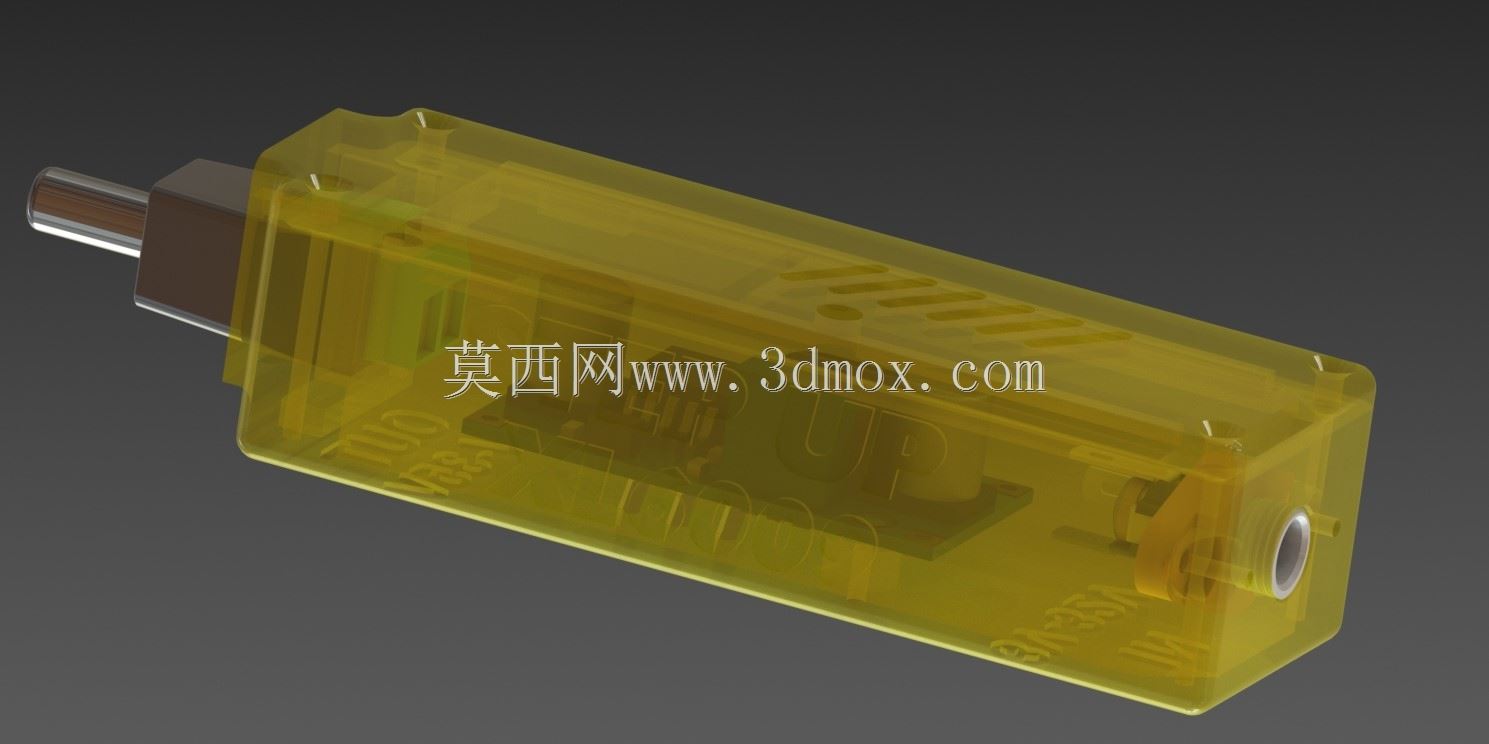

XL6009加长版升压模块封装壳体结构

　　这款加长结构的升压模块封装件，主要面向便携DIY电源、户外小型供电装置、低压直流升压改造场景使用，核心适配基于XL6009方案的升压电路板，解决常规短款壳体无法容纳带扩展接口、额外滤波元件的加长版升压板的安装防护问题。从实际工程应用角度看，这类升压模块常被用于旧锂电设备改造、小型太阳能供电终端、便携测试仪器的供电升压环节，裸露的电路板在日常携带、设备装配过程中很容易出现引脚短路、元件磕碰脱落、积灰受潮导致的性能衰减问题，定制化的加长壳体可以直接将整板包覆，仅预留输入输出接口的对位开孔，大幅提升模块在复杂使用场景下的可靠性。

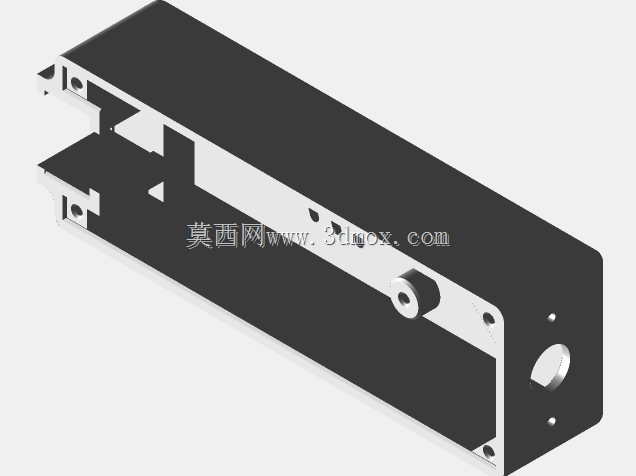

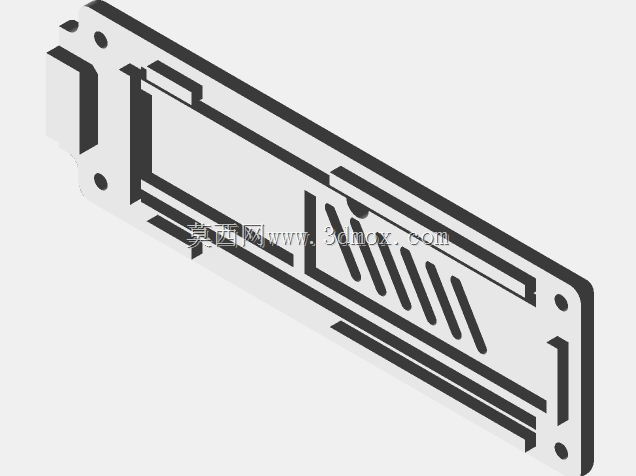

　　设计思路上，壳体采用上下扣合的分体结构，没有额外设计螺丝固定柱，依靠壳体边缘的卡扣结构实现紧配，装配时无需额外紧固件，直接将焊接调试完成的升压板卡入下壳定位槽后扣合上盖即可完成组装，能有效减少装配工序，适合小批量DIY制作或者个人改装场景的快速装配。壳体侧面预留的长条散热槽，正对升压板上的功率电感、整流二极管等发热元件位置，在密闭防护的同时保证空气对流，避免长时间大电流输出时壳体内积热导致芯片过热保护。两端的开孔分别对应直流输入插头、USB输出接口的安装位置，开孔尺寸做了公差适配，常规规格的DC公头、USB母座可以直接穿出壳体，不需要额外打磨修配。

　　从安装边界来看，壳体整体为长方体结构，边角做了小圆弧过渡，没有突出的安装耳，既可以直接放置在设备内部的空余腔体内，也可以通过双面胶、扎带固定在设备内壁，适配的安装空间最小需要满足长110mm、宽35mm、高20mm的净空尺寸，不会和周边的电池、导线、其他电路模块产生干涉。壳体壁厚控制在1.5mm，采用半透明光敏树脂材质打印时可以直接观察到内部板载的电源指示灯状态，不需要额外在壳体上开指示灯观察孔，日常使用时可以直观判断模块的工作状态。内部的定位筋高度做了适配调整，将升压电路板架离壳体内壁1mm左右，避免板底焊点直接接触壳体造成短路，同时预留的间隙可以走板端的飞线、额外焊接的电压检测引线，适配不同改装版本的XL6009加长板的走线需求。

　　在实际选型适配时，需要注意这款壳体仅对应加长布局的XL6009升压板，常规尺寸的标准版XL6009板装入后会出现定位偏移、接口对位不准的问题，使用前需要核对电路板的元件布局，确认板上的输入接口、输出接口、电位器位置和壳体开孔位置一一对应。壳体表面的防滑纹理设计，在插拔直流插头、USB线材时可以提供足够的摩擦力，不需要额外按住壳体就能完成线材插拔，适合经常需要移动使用的便携电源场景。加长的内部空间除了容纳基础升压电路外，还可以额外容纳小型电压电流表头、拨动开关等扩展元件，用户可以根据自身需求在壳体对应位置开孔加装扩展部件，不需要重新设计整体壳体结构，预留的改装冗余度可以覆盖多数个人DIY升压电源的改造需求。
