便携式Sense Cap手持传感终端结构设计

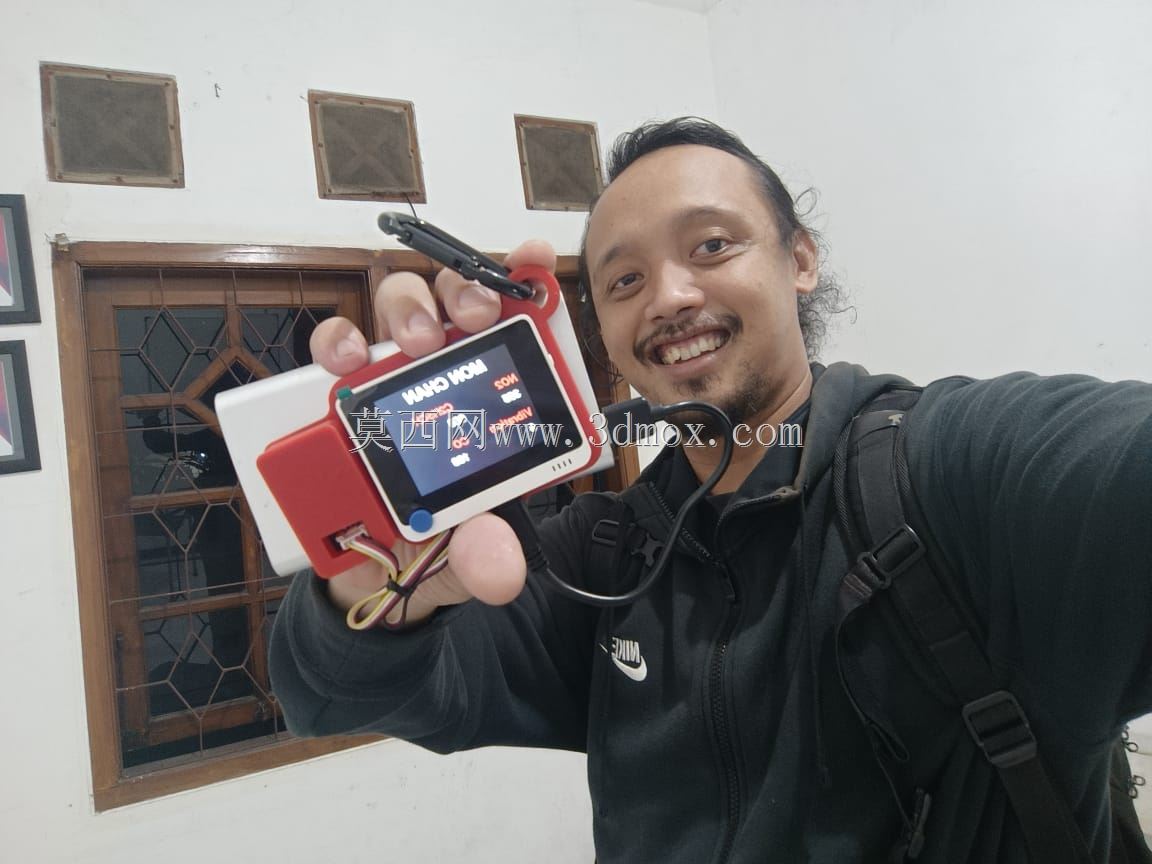

　　这款手持传感终端的结构设计，最初是面向户外环境数据采集、现场快速调试场景做的适配，做结构方案的时候最先考虑的是单手握持的受力边界——整机重量控制在180g以内，握持区域做了15度的仰角切边，刚好贴合成年人手掌虎口的自然弧度，长时间举持操作不会出现硌手的问题，外壳边缘全部做了R2.5的圆角过渡，避免户外作业时剐蹭衣物或者划伤皮肤。

　　从功能布局来看，正面预留的1.54寸显示屏安装位做了0.3mm的沉台设计，屏幕装配后和外壳表面齐平，不会出现积灰的缝隙，屏幕下方的三个实体按键做了凸点纹理，戴薄款劳保手套的时候也能准确盲操作，不会出现误触。侧边的挂绳孔做了内嵌式的金属衬套，直接和内部的PCB支撑柱连通，挂绳承受5kg的拉力也不会出现外壳开裂的问题，顶部的天线安装位做了可旋转的阻尼转轴结构，天线可以在0-180度范围内任意角度停留，信号接收的时候可以根据现场环境调整角度，不用的时候可以折平贴在外壳侧面，收纳进工具包的时候不会被剐蹭折断。

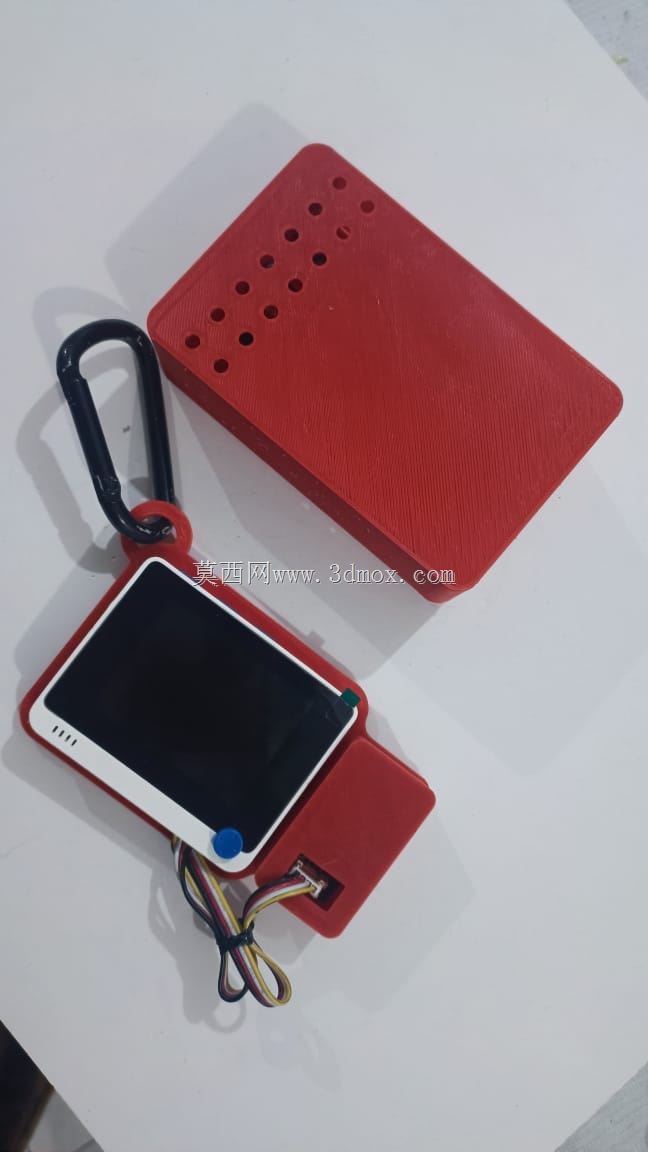

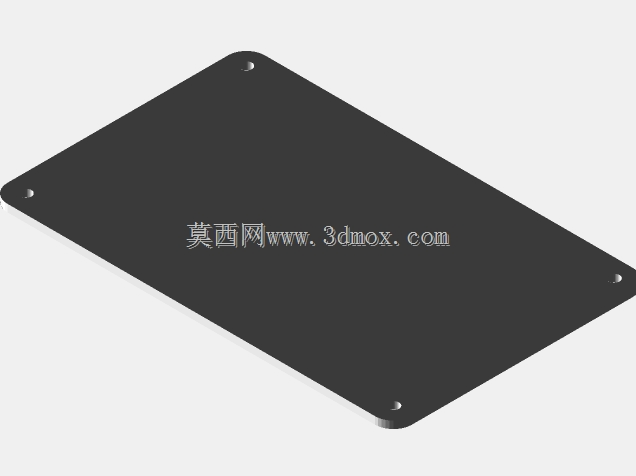

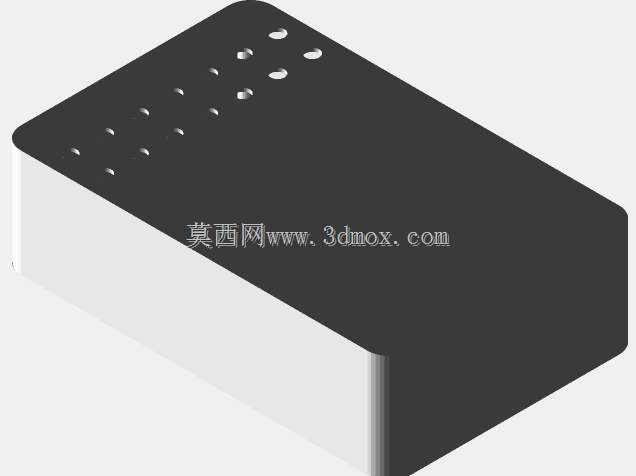

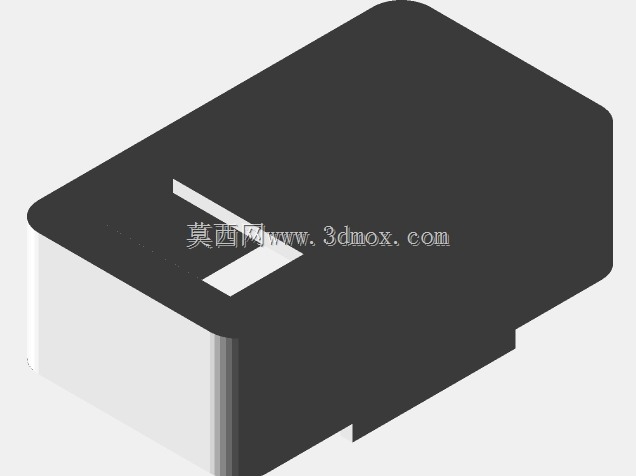

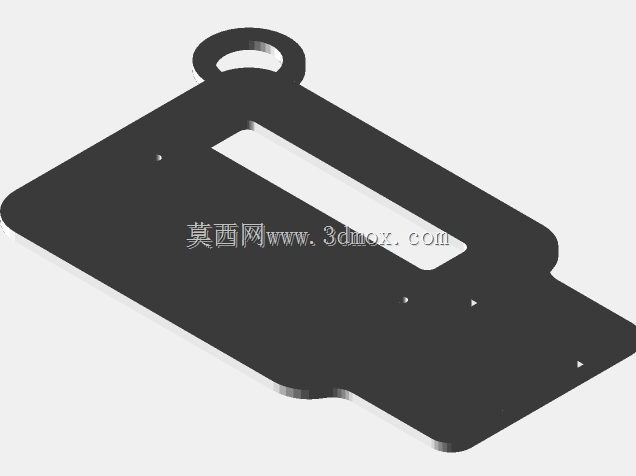

　　外壳采用分件式设计，红色的握持边框和白色的主体后盖采用卡扣加两颗M1.6螺丝的固定方式，卡扣的配合间隙控制在0.1mm，装配后没有明显的拼缝，后盖预留的散热格栅刚好对应内部主控芯片的位置，格栅的开孔宽度控制在1.2mm，既可以保证空气流通带走芯片运行产生的热量，又能阻挡户外的沙尘、细小碎屑进入设备内部。内部的PCB安装柱做了十字加强筋结构，柱子高度4.2mm，刚好给板载的电容、接口元件留出足够的装配空间，不会出现元件顶壳的问题，Type-C充电接口的位置做了0.8mm的导向围边，插充电线的时候可以自动对位，不用反复对准接口，长期插拔也不会出现接口松脱的问题。

　　考虑到户外作业的复杂环境，外壳的壁厚统一做1.8mm，握持区域的内壁做了0.5mm的网格状加强筋，1.2米高度自由跌落至水泥地面的时候，外壳不会出现开裂，屏幕区域的边框比屏幕表面高出0.5mm，跌落的时候屏幕不会直接接触地面，降低碎屏风险。设备底部预留的扩展接口做了硅胶塞密封，硅胶塞和外壳通过一体的软胶连接，不会出现塞子丢失的问题，盖上塞子之后可以达到IP54的防护等级，应对日常的淋雨、泼溅完全没有问题。

　　做结构建模的时候，所有的装配公差都按照消费级电子设备的通用标准设定，卡扣的拔模斜度做1.5度，方便注塑生产的时候脱模，螺丝柱的内径做1.4mm，外径做3.2mm，锁螺丝的时候不会出现柱子爆裂的问题。内部的电池仓做了独立的限位筋，电池装入后不会出现晃动，电池和后盖之间预留0.2mm的缓冲泡棉空间，可以吸收跌落时的冲击，避免电池受挤压出现安全隐患。天线转轴的位置做了阻尼油脂的储油槽，长期旋转使用也不会出现阻尼失效、天线松动下垂的问题。

　　从实际应用场景来看，这款设备可以适配野外环境监测、工业现场设备调试、创客开源项目开发等多个场景，结构设计上没有多余的装饰性特征，所有的外形特征都是为功能服务：握持区的防滑纹理是为了出汗的时候也能拿稳设备，屏幕周围的凸边是为了保护屏幕，侧边的按键凸起高度1.2mm，按压力度控制在1.8N，按下去有清晰的反馈手感，不会出现按动无响应的问题。后盖的logo区域做了微蚀的纹理，不用额外做丝印或者铭牌，注塑的时候就可以直接成型，减少后续的加工工序，降低生产装配的成本。

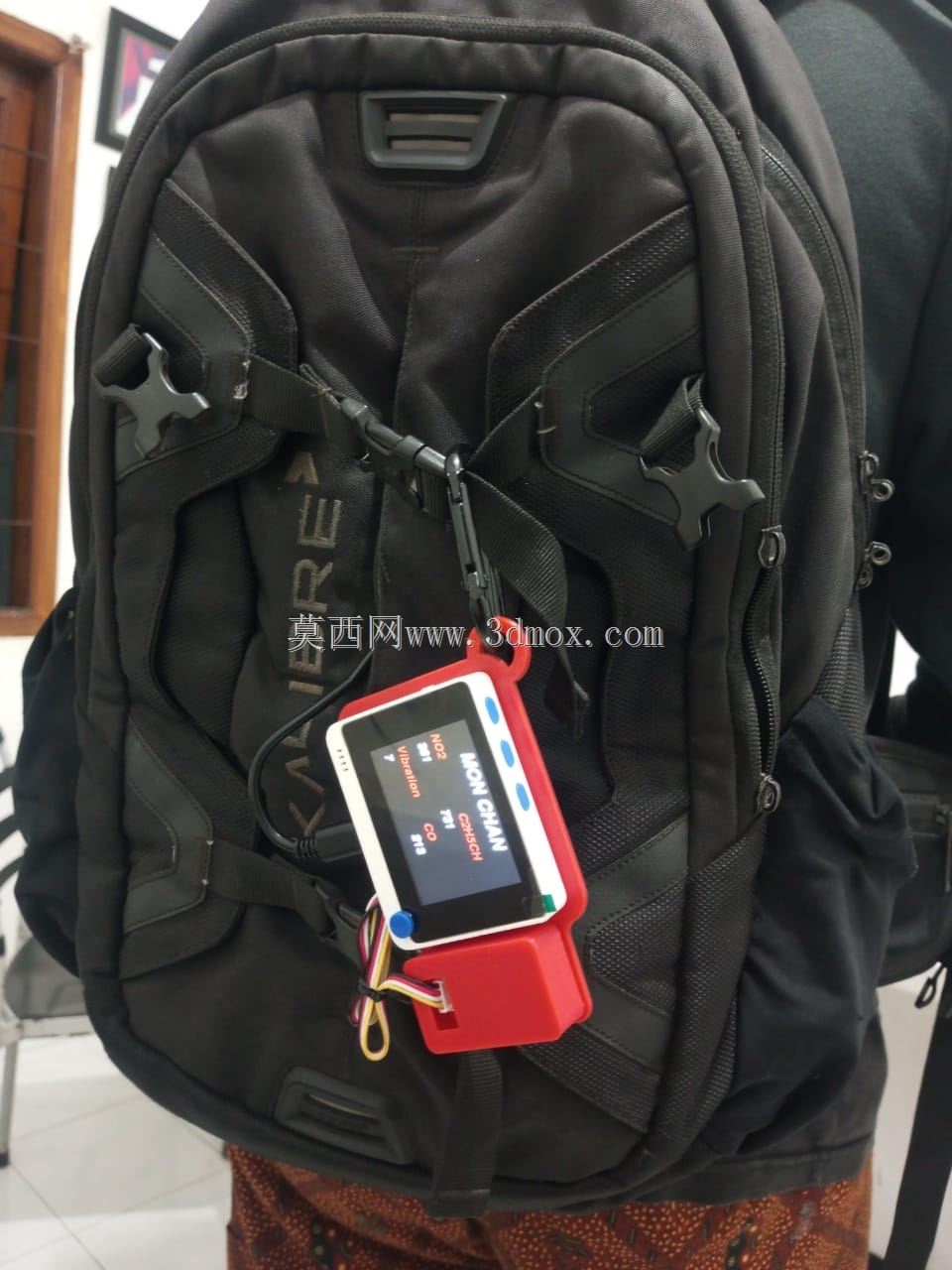

　　建模过程中对所有的安装边界都做了干涉检查，屏幕FPC的走线槽深度1mm，宽度2.5mm，装配的时候FPC不会被外壳挤压出现破损，喇叭的出音孔做了0.8mm的微孔阵列，出音孔内侧预留了防尘网的粘贴位置，粘贴防尘网之后不会出现声音闷堵的问题，同时可以阻挡灰尘进入喇叭腔体。设备的整体外形尺寸控制在102mm62mm22mm，比常规的卡片式相机还要小巧，可以轻松放进工作服的口袋里，不会占用太多的携带空间，挂绳孔可以搭配手腕挂绳，高空作业的时候挂在手腕上，避免设备掉落摔坏。
