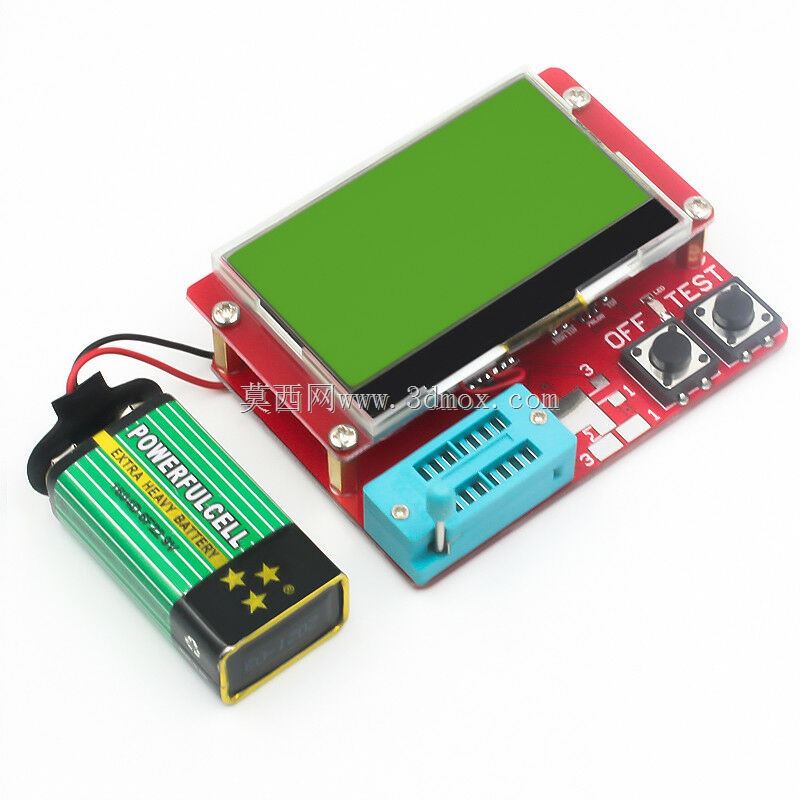

ESR-T4 Mega328控制设备外壳结构设计

　　这款壳体结构主要面向小型电源控制、参数检测类电子装置的集成安装需求，在工业现场的低压配电支路、小型实验测试台架、桌面式电源调试工位中都能适配使用，核心作用是为内部的Mega328核心控制板、电源采样回路、状态指示元件提供可靠的物理防护，同时兼顾现场操作的人机交互便利性。从结构设计逻辑来看，壳体采用整体式注塑成型的分体扣合思路，上壳与下壳通过侧边卡扣配合底部隐藏螺丝完成紧固，既保证了装配后的接缝均匀度，也避免了外露螺丝对外观整体性的破坏，同时在后期维护拆解时不需要复杂工具就能快速打开壳体调整内部接线。

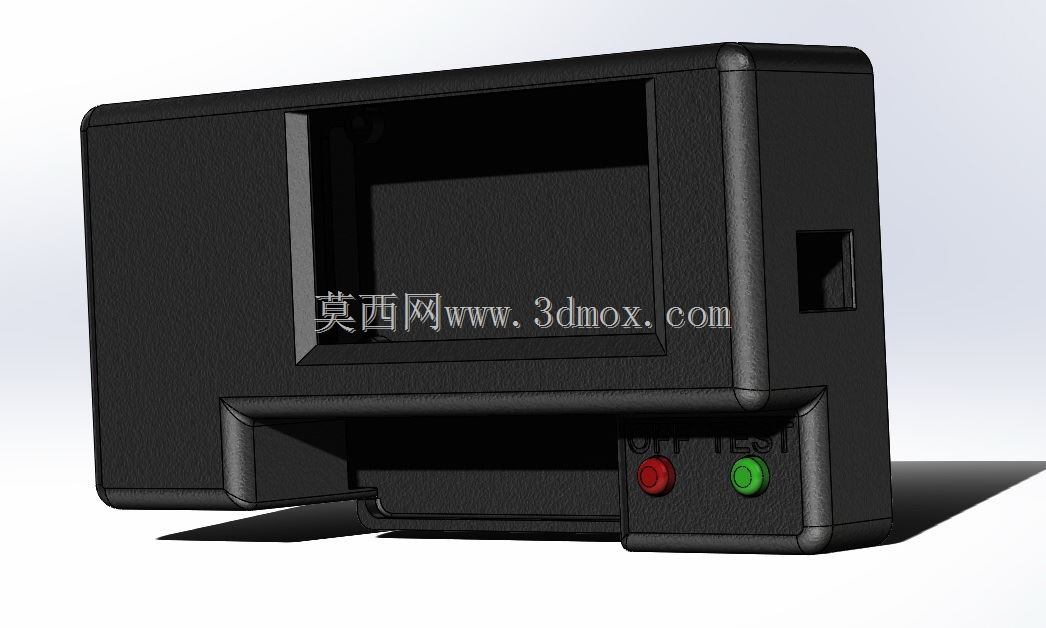

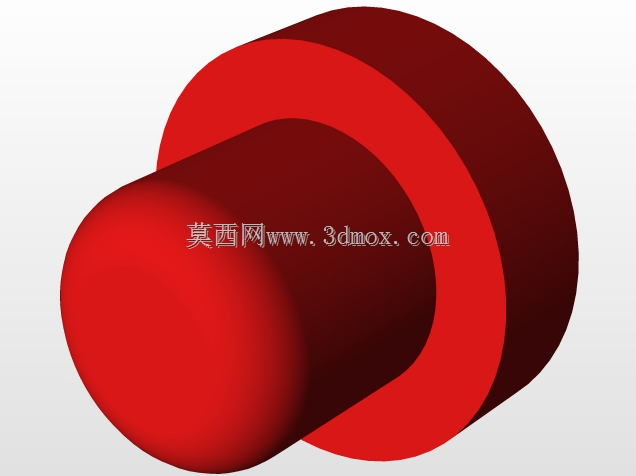

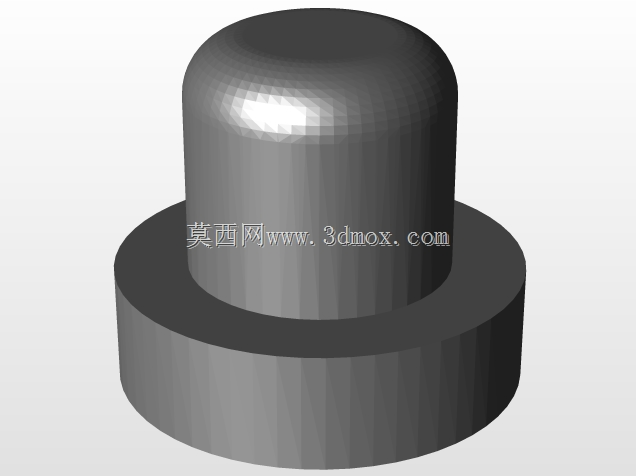

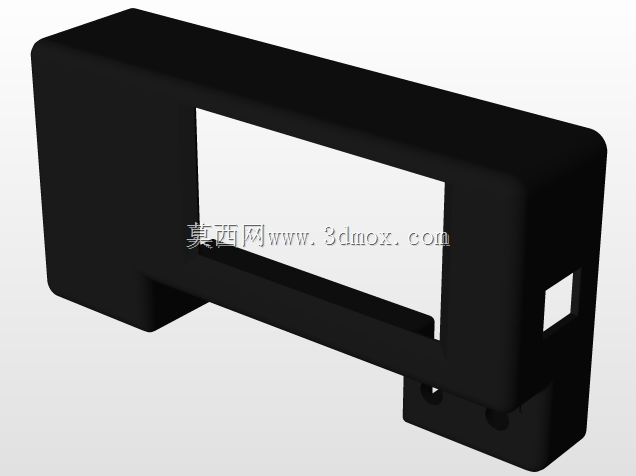

　　正面预留的矩形显示窗口做了下沉式台阶设计，窗口边缘的止口可以直接卡装OLED或者LCD显示屏模组，不需要额外增加屏幕固定支架，屏幕装配后表面与壳体正面的高度差控制在0.5mm以内，既可以避免日常操作中刮花屏幕表面，也能减少外部光线直射屏幕造成的显示反光问题。窗口下方的操作区域做了内凹式斜面设计，两个圆形按钮安装孔分别对应红色停止、绿色启动的功能布局，孔位的直径公差按照通用6mm轻触按钮的安装尺寸做了适配，按钮装配后高出壳体表面2mm，按压行程不会被壳体结构干涉，同时孔位周边做了0.3mm的凸圈，能够减少日常灰尘、溅落的液体顺着按钮缝隙渗入壳体内部。

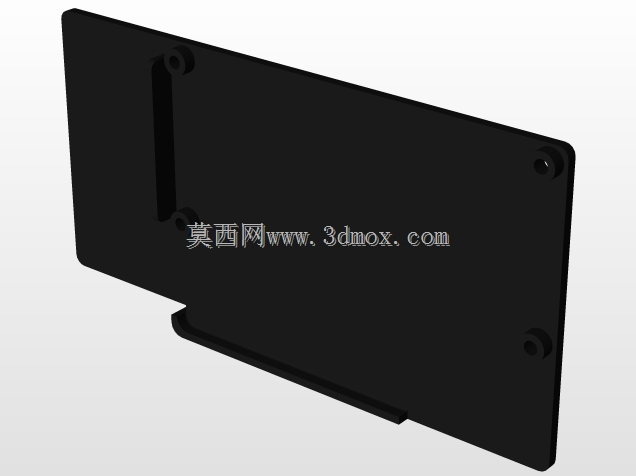

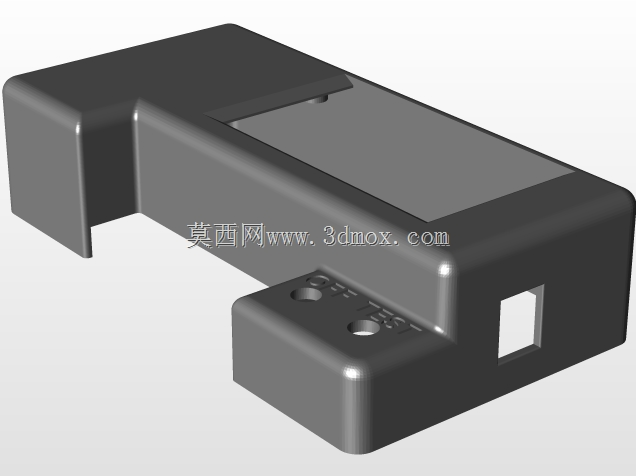

　　壳体右侧预留的方形开孔是为电源输入或者通讯接口预留的穿装位置，孔位边缘做了圆角过渡，避免穿线时割伤线缆绝缘层，孔位尺寸可以兼容常规的DC电源插座、USB-B型插座或者接线端子的安装需求。从安装边界来看，壳体整体采用方正的造型设计，背部做了两个对称的挂装孔位，既可以通过螺丝固定在墙面、设备侧板的平面上，也可以直接放置在桌面使用，底部的四个边角做了1mm高度的凸脚，能够让壳体底部与安装面之间留出微小间隙，避免桌面的冷凝水、积灰直接接触壳体底部，同时也能减少壳体放置时的滑动问题。

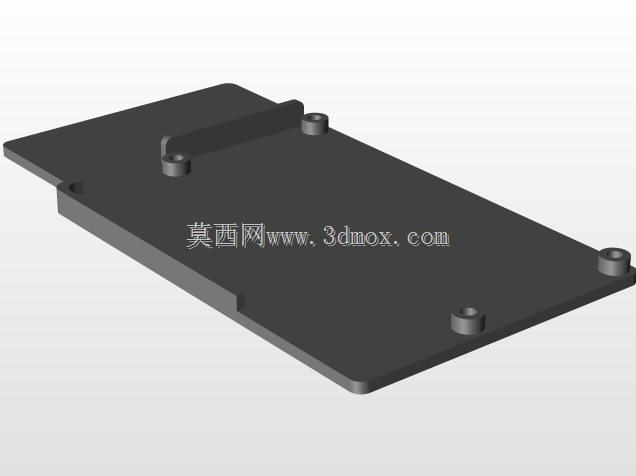

　　内部的筋位布局完全围绕Mega328控制板的安装尺寸设计，四周的定位筋可以直接卡住PCB板的四个边角，不需要额外增加铜柱固定，筋位的高度按照PCB板上最高元件的高度预留了1.5mm的安全间隙，避免壳体扣合时压损板上的电容、接线端子等元件。壳体的壁厚均匀控制在2mm，既保证了日常使用中的结构强度，不会因为轻微的磕碰出现壳体开裂，也能控制整体的成型周期，减少注塑过程中的缩痕问题。在实际使用场景中，这类壳体可以直接集成电流采样、电压检测的小型变压器模块，完成对前端供电回路的参数采集、状态显示与通断控制，壳体的内部空间预留了足够的走线槽位置，内部接线可以顺着筋位之间的空隙排布，避免接线杂乱挤压到元件引脚。考虑到工业现场的使用环境，壳体的边角都做了R2的圆角处理，没有尖锐的棱角，避免安装维护时划伤操作人员，同时外表面做了细晒纹处理，不容易残留指纹和划痕，长期使用也能保持较好的外观状态。
