独立分控四位万用插孔排插结构设计

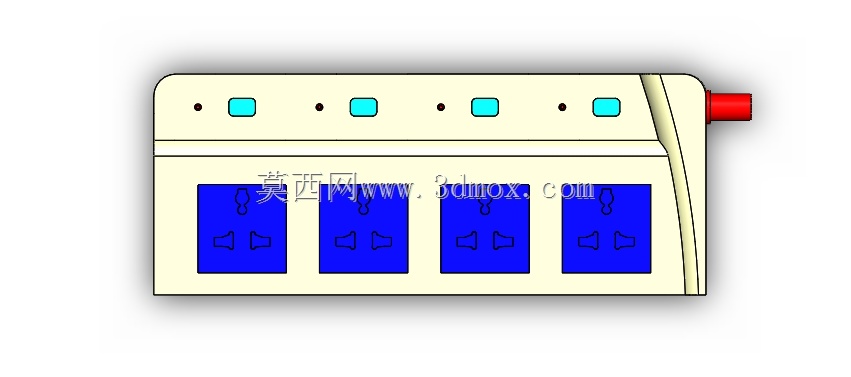

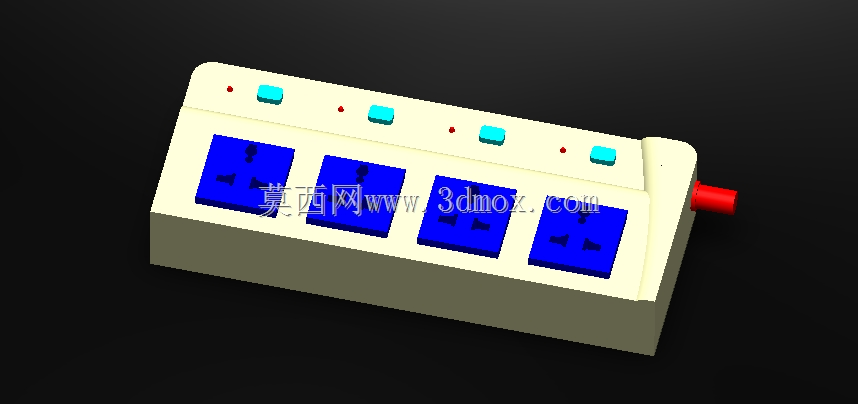

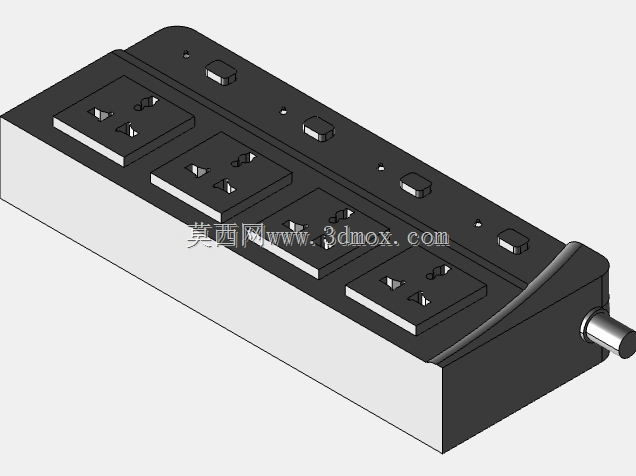

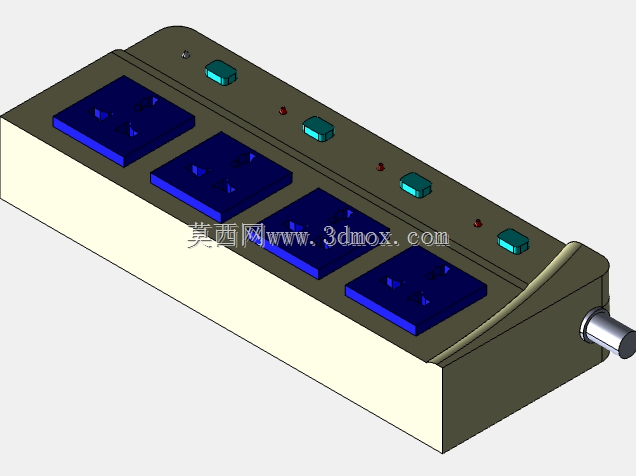

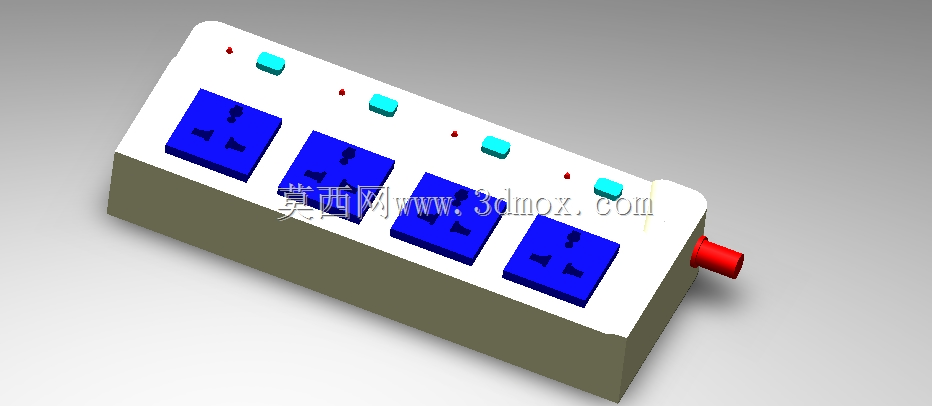

　　在车间临时工位布线、实验室测试台供电、小型设备调试现场这类场景里，经常会遇到单路墙面插座接口不足、不同测试设备需要独立通断电控制的需求，普通的无开关排插每次插拔插头不仅效率低，频繁插拔还会加速插座铜片磨损，带总控的排插又无法实现单路设备的独立断电，这时候带独立分控的多插孔排插就成了现场供电转接的首选配件。这款排插的结构设计完全围绕现场使用的实际痛点展开，整体采用长方体卧式布局，外壳做了上下扣合的结构设计，上壳预留四个统一规格的万用插孔位，每个插孔位对应一组独立的翘板开关，开关旁设置了微型红色指示灯，对应回路导通时指示灯点亮，操作人员可以直观看到每一路的供电状态，不需要俯身查看设备端的通电情况。

　　插孔采用万用兼容结构，能够适配国标两插、三插以及常见的英标、美标小型插头，满足现场不同规格设备的插接需求，不需要额外准备转换插头，减少现场配件的冗余携带。进线端设置在排插侧端，采用尾部出线的结构，避免电源线从底部出线导致放置不平稳的问题，出线位置做了加厚的防弯折护线套，能够承受日常使用中拖拽、弯折带来的应力，避免电源线根部断线导致的漏电、接触不良问题。设计过程中首先确定了插孔的中心间距，四个插孔横向等距排布，相邻插孔的中心距预留了足够的空间，即使插入大尺寸的电源适配器也不会出现相邻插孔被遮挡无法使用的情况，每个开关的位置对应在所属插孔的正上方，操作时不会误触其他回路的开关，符合操作人员的使用习惯。

　　外壳的边角做了小圆角过渡处理，没有尖锐的棱角，避免现场搬运、挪动时磕碰划伤，底部预留了四个防滑胶垫的安装位，放置在光滑的工作台面时不会轻易滑动，插拔插头时排插不会跟着移位，不需要额外用手扶住排插本体。内部结构上，每个分控开关单独控制对应插孔的火线路径，零线采用整体铜排连通的结构，既减少了内部接线的焊点数量，降低接触电阻过大导致的发热风险，也简化了装配流程，铜排的厚度按照10A额定载流设计，满足常规小型仪器、电动工具、桌面设备的供电需求，不会出现长时间满载过热的问题。

　　安装边界方面，这款排插属于桌面式便携供电配件，不需要额外打孔固定，整体长度控制在单手可握持的尺寸范围内，日常收纳时可以放入工具包的侧袋，不会占用过多空间，外壳的壁厚按照常用阻燃ABS材料的注塑工艺要求设计，拔模斜度控制在合理范围，不需要复杂的抽芯结构就能完成注塑生产，量产时的模具成本可控。考虑到现场使用可能存在的泼溅、落灰情况，插孔位的周边做了轻微的凸起围挡，少量液体泼溅时不会直接流入插孔内部，降低短路风险，开关按键采用高出上壳表面的设计，按压行程清晰，反馈明确，戴薄劳保手套操作时也能准确按动，不会出现按不动或者误触发的情况。在结构验证阶段，重点校核了铜片的夹持力，确保插头插入后接触紧密，不会因为轻微的拉扯就出现松脱断电的情况，开关的按压寿命按照常规民用及工业辅助场景的使用频率设计，能够满足长期反复通断的使用需求，外壳的扣合结构采用卡扣加螺丝的双重固定方式，日常使用不会因为轻微摔落就出现外壳开裂、内部结构外露的问题，兼顾了装配便捷性和结构可靠性。
