LSA08线路防护结构件三维设计

　　在低压配电、通信机柜布线以及工业控制回路的现场施工中，LSA系列接线模块的线路防护一直是容易被忽略但直接影响后期运维可靠性的细节，本次设计的LSA08线路防护结构，正是针对这类场景下外露线路易受外力剐蹭、积灰受潮、接线端受力松脱的痛点开发的配套构件。从实际应用场景来看，这类防护件多用于通信配线架、低压电源变压器二次侧接线端、工控柜内端子排的出线位置，尤其是在多组LSA08模块并排密集安装的场景下，外露的跳线如果没有规整的防护结构，很容易在后期线缆整理、设备检修时被误碰拉扯，导致接线端子虚接甚至脱落，轻则信号中断，重则引发电源回路短路故障。

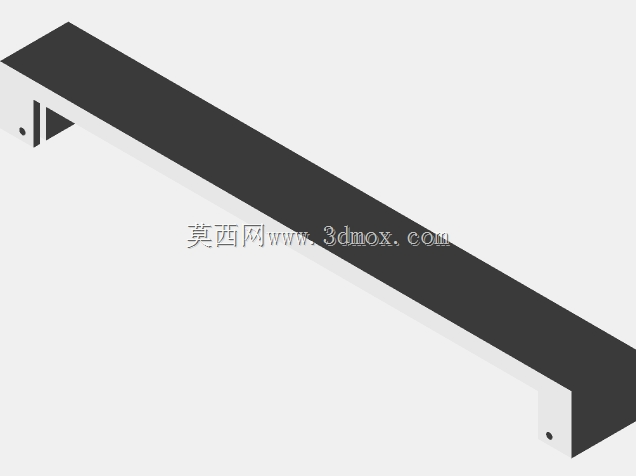

　　从功能特性上看，该防护件采用长条形盖合式结构，主体为平直的长条状腔体，两端设置有带安装孔的固定支耳，安装时可以直接扣合在LSA08模块的出线侧，将模块引出的多根线缆完全收纳在防护腔体内部，既可以阻挡外界灰尘、凝露直接滴落至接线端子位置，也能为线缆提供侧向的支撑，避免线缆在重力作用下在接线根部形成硬弯折，长期使用下降低线芯断裂的风险。两端的固定支耳采用下沉式安装孔设计，安装后固定螺丝的头部不会突出防护件表面，不会影响相邻模块的安装排布，也不会在后期布线时剐蹭其他线缆的绝缘层。

　　设计过程中首先考虑的是安装边界的适配性，针对标准LSA08模块的出线端宽度、接线端子排的高度，防护件的内腔宽度预留了足够的线缆排布空间，即使是满配8根线径1.5平方毫米的控制线缆，也能在腔体内留有适当的空隙，不会因为挤压导致线缆绝缘层变形。防护件的整体长度完全覆盖单组LSA08模块的出线区域，两端的支耳位置刚好对应模块两侧的标准安装孔位，不需要在机柜或安装板上额外打孔，直接利用原有模块的固定螺丝就可以完成防护件的加装，对于已经投用的设备改造场景也非常友好，不需要断电拆解原有接线就可以快速完成安装。

　　外形设计上采用了极简的直角长条结构，没有多余的凸起或异形结构，一方面是为了适配密集安装场景下的空间要求，多组防护件并排安装时可以紧密贴合，不会出现缝隙导致杂物进入，另一方面平直的外表面也方便后期粘贴线缆标识，运维人员可以直接在防护件表面标注对应回路的编号，不需要额外悬挂标识牌，让柜内布线更加整洁。防护件的侧壁厚度经过反复校核，既保证了足够的结构强度，在受到侧向外力冲击时不会出现变形挤压内部线缆，也不会因为壁厚过大占用过多的柜内空间，在厚度仅2毫米的情况下，采用常规的工程塑料注塑成型就可以满足使用强度要求，批量生产成本也能控制在合理范围内。

　　从实际使用的角度出发，该防护件的设计没有采用复杂的卡扣结构，而是采用螺丝固定的方式，虽然安装时比卡扣式多一步拧螺丝的操作，但在长期使用尤其是温度变化较大的工业现场，不会出现塑料卡扣老化松脱的问题，可靠性更高。防护件的内侧边缘做了R0.5的圆角处理，线缆从腔体两端引出时，不会被尖锐的棱边割伤绝缘层，即使线缆存在一定的拉扯角度，圆角接触面也能分散线缆受到的压强，保护绝缘层的完整性。在布线施工时，施工人员可以先完成LSA08模块的所有接线，整理好线缆的排布顺序之后，再将防护件扣合在出线位置，拧紧两端的固定螺丝即可，不需要在接线前提前穿入防护件，大幅降低了施工的复杂度，也方便后期检修时拆卸，只需要松开两端的螺丝就可以掀开防护件检查内部接线状态，不需要拆除所有线缆。

　　针对电源变压器二次侧接线的特殊场景，该防护件的材质选用上预留了阻燃材质的适配空间，结构本身不需要做任何修改，就可以直接采用阻燃V0级的工程塑料生产，满足电气柜内的防火要求，即使接线端出现局部打火，防护件也不会被引燃，能够阻止故障范围扩大。在通信配线架的应用场景中，防护件的平直结构也不会影响跳线的弯曲半径，线缆从防护件引出后可以顺着配线架的理线架自然排布，不会出现过小的弯折影响信号传输质量。
