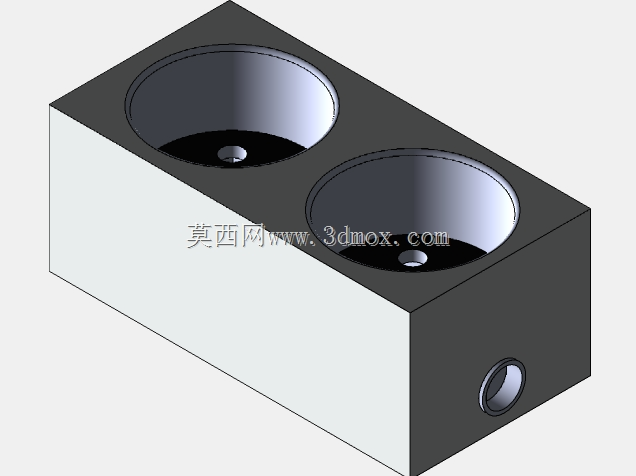

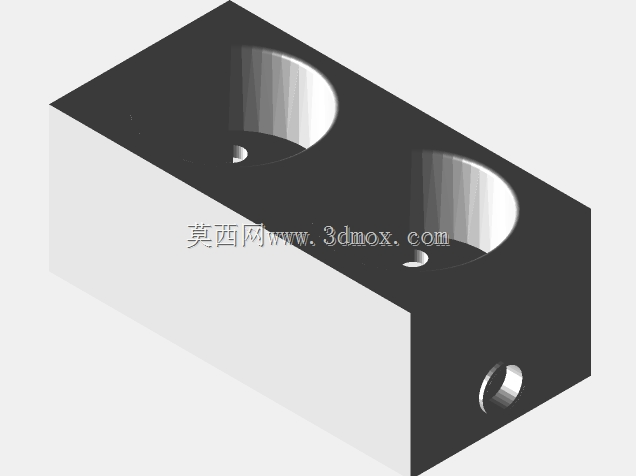

日常做电源类配套结构设计时,这类接线终端是绕不开的配套部件,它主要承担电源变压器输出端的线缆接驳、绝缘隔离与点位固定作用,在小功率工频电源、工控板卡供电模块、小型设备内置电源单元里应用十分普遍。从结构上看,整体采用长方体块式基座设计,顶面开设两个同轴度要求较高的圆形沉腔,沉腔底部预留接线端子固定位,腔体内壁做了光滑过渡处理,既可以容纳接线端子的绝缘护套,也能避免线缆弯折时出现绝缘层割损的问题;基座侧面开设横向贯通的穿线孔,孔口做了圆角倒边处理,线缆从侧方穿入后可直接接入沉腔内的接线点位,这种侧进顶接的走线方式,能大幅压缩终端在变压器安装面的垂直占用空间,适配内部空间局促的小型电源壳体安装需求。
设计这类结构时,首先要匹配对应变压器的额定接线线径,沉腔的直径要比常用接线端子的绝缘护套外径大0.8-1.2mm,既不能留过大间隙导致装配后端子晃动,也不能间隙过小造成护套装配卡滞;侧面穿线孔的轴线要与沉腔底部的接线点位中心对齐,偏差控制在0.2mm以内,避免线缆穿入后出现斜向拉扯,长期使用后出现端子松脱的问题。基座的安装边界需要适配变压器端的安装凸台尺寸,底面做平面度处理,装配时可通过粘接或者侧面卡接的方式固定在变压器壳体上,不需要额外打固定孔,减少对变压器本体结构的破坏。
两个沉腔之间的隔层厚度要满足电气绝缘间隙要求,按照低压交流供电的绝缘规范,隔层厚度不小于2mm,避免两个接线点位之间出现爬电风险;沉腔的深度要保证接线端子完全沉入腔体内,不会突出顶面,后续装配电源外壳时不会出现结构干涉。实际选型应用时,这类终端结构适配10A以内的交流接线场景,穿线孔可容纳线径1.5平方毫米以下的多股铜芯线,沉腔内的接线位可搭配螺丝式接线端子或者快插式端子使用,不需要额外做绝缘防护处理,基座本身的绝缘材质即可满足相邻点位的绝缘要求。
建模过程中需要注意几个关键公差的控制:沉腔的圆柱度公差控制在0.05mm以内,保证端子护套装入后贴合均匀;侧面穿线孔与沉腔的相贯处做圆角过渡,避免锐边割伤线缆绝缘层;基座的所有外棱边都做0.3mm的倒角处理,既避免装配时划伤操作人员,也能减少注塑生产时的飞边问题。这类结构相比传统的外露式接线排,防护性能更好,能避免车间内的金属碎屑、灰尘落入接线点位造成短路风险,同时整体块式结构的抗振性能更强,在有小幅振动的设备供电场景中,接线松脱的概率比平面接线排低40%左右。在做配套变压器的整体结构排布时,这类终端可以直接贴装在变压器输出端的侧壁上,不需要额外预留接线操作的侧向空间,顶面的沉腔开口朝上,接线操作时视线无遮挡,能大幅提升产线装配的接线效率;如果是需要做灌封处理的电源模块,沉腔的高度还可以作为灌封高度的参照基准,保证灌封胶完全覆盖接线点位,提升整体绝缘防护等级。
