模块化电子设备PCB防护连接外壳结构

项目分类:变压器 发布时间:2025-02-09 ID:923673
  • 模块化电子设备PCB防护连接外壳结构
  • 模块化电子设备PCB防护连接外壳结构
  • 模块化电子设备PCB防护连接外壳结构
  • 模块化电子设备PCB防护连接外壳结构
  • 模块化电子设备PCB防护连接外壳结构
  • 模块化电子设备PCB防护连接外壳结构

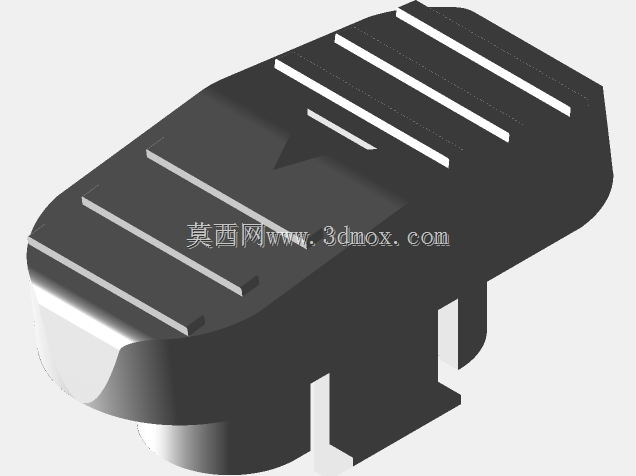

  从功能特性上看,壳体顶面设置的多道平行加强筋,一方面是提升壳体整体的抗形变能力,在受到垂直方向的挤压时,筋条可以分散受力,避免薄壳结构出现凹陷直接压迫板卡上的贴片元件;另一方面这些筋条也形成了天然的防滑纹理,在手工插拔接线或者检修拆卸时,手指接触顶面能获得足够的摩擦力,不需要额外做防滑纹理的二次加工。壳体侧面预留的开槽结构,是对应板卡上外接接口的伸出位,开槽的尺寸边界刚好匹配常用的插片式接线端子宽度,装配时板卡顺着壳体内侧的导向滑槽推入,接口就能精准从开槽位置露出,不需要额外调整对位,能有效提升批量装配的效率。在低压电源配套的电子控制回路里,这类PCB连接外壳的应用场景覆盖了小型电源模块、信号转接单元、板载接线组件的外露防护环节,日常在工业控制柜内的分线端子旁、小型电源适配器的内置板卡固定位、嵌入式设备的外接接线端都能见到同类型结构的身影。它的核心用途是给内置的印刷电路板提供物理防护,隔绝外界的粉尘、轻微凝露以及装配过程中的意外磕碰,同时通过壳体上的定位结构完成板卡与外接线路的对位连接,避免接线过程中板卡受力出现焊盘脱落、线路扯断的问题。

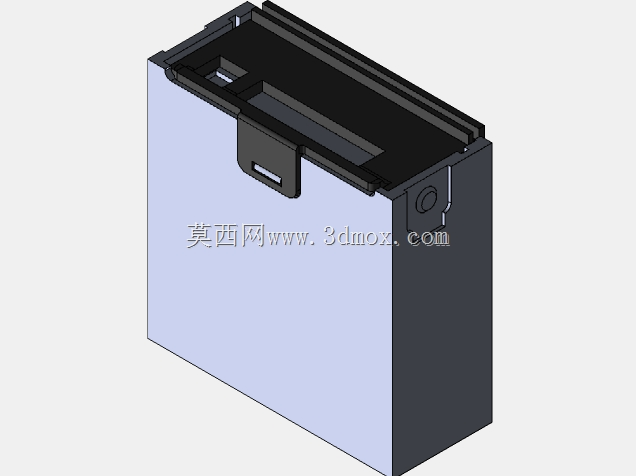

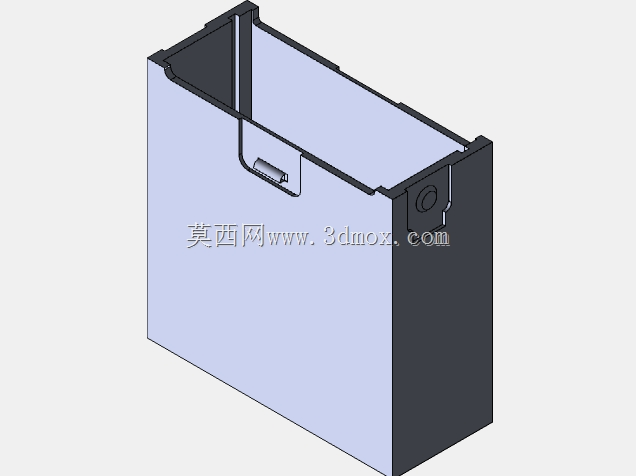

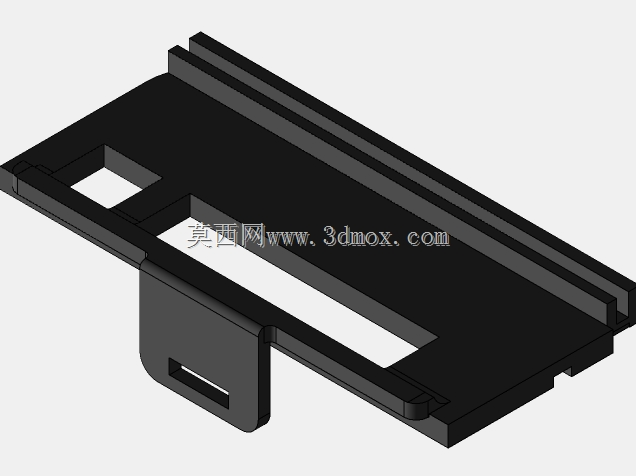

  设计思路上,这类壳体采用了上下扣合的无螺丝装配逻辑,壳体边缘设置的卡扣位在合模时就能完成自锁,不需要额外打螺丝固定,既减少了装配零件的数量,也避免了螺丝柱占用板卡的布线空间,对于尺寸紧凑的小型PCB来说,这种结构能最大化利用壳体内部的容纳空间。壳体前端的圆弧过渡结构,是为了适配设备面板的开孔安装需求,圆弧面可以和面板开孔的倒角紧密贴合,避免安装后出现边缘缝隙过大的问题,同时圆弧过渡也能减少应力集中,在壳体受到侧向碰撞时,圆弧面可以引导受力分散,避免边角处出现开裂。

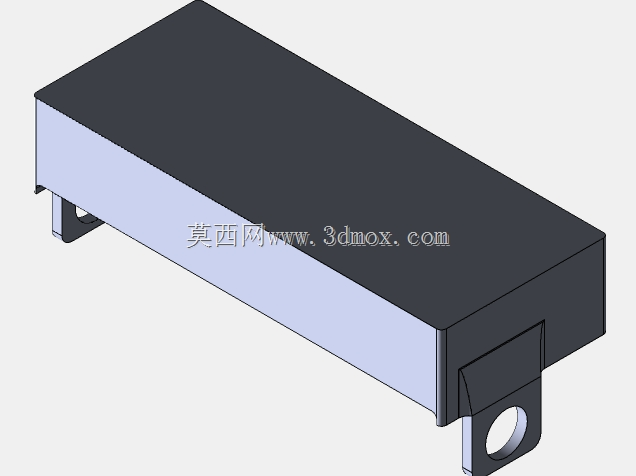

  关于尺寸与安装边界,这类壳体的内部容纳宽度刚好适配宽度在30mm以内的小型PCB,板卡的安装定位柱高度设置为2mm,能让板卡底部和壳体底面留出足够的间隙,避免板卡背面的焊脚直接接触壳体造成短路;壳体两侧的固定耳位预留了标准的M3螺丝安装孔,孔位中心距按照通用的电子组件安装间距设置,可以直接固定在设备的安装梁或者PCB安装支架上,不需要额外制作转接件。壳体顶面的筋条高度控制在1.5mm,既保证了加强效果,也不会因为筋条过高额外占用设备内部的垂直空间,对于内部空间紧凑的小型电源设备来说,这个尺寸设计能平衡结构强度和空间利用率。

  在实际选型应用时,需要注意壳体的内部深度要匹配板卡上最高元件的高度,通常这类壳体的内部深度预留了5mm的元件容纳空间,对于常规的贴片电容、电阻以及小型接线端子来说完全足够,如果板卡上带有高度更高的电解电容或者接插件,就需要核对元件高度是否在壳体的容纳边界内,避免合盖时元件被壳体压迫。另外壳体侧面的开槽位置是和板卡的接口位置一一对应的,在设计配套PCB时,需要将外接接口的位置对准壳体开槽的中心,保证接口露出后不会和开槽边缘产生干涉,插拔接线时受力能直接传递到壳体结构上,而不是作用在PCB板卡本身,提升接线部位的结构可靠性。这类壳体的材质通常选用阻燃ABS材料,具备基础的绝缘性能和阻燃等级,能满足电子设备内部的安全防护要求,表面的哑光处理也能避免在设备内部产生光线反射,影响检修时的视觉判断。
