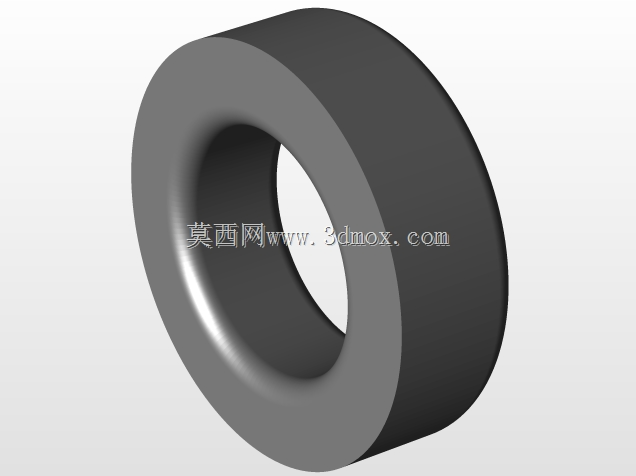

环形磁芯电源变压器结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923672
  • 环形磁芯电源变压器结构设计

  在小功率电源的电磁转换场景里,环形磁芯的结构设计直接决定了变压器的漏磁水平与转换效率,不同于传统EI型叠片磁芯的拼接结构,这类闭合环形的导磁体没有额外的气隙断点,磁路全程在均质导磁材料内部闭合,能大幅降低空载状态下的励磁电流,很适合用在对电磁干扰有严格要求的小功率供电场景,比如精密仪表的内置供电模块、音频放大设备的电源隔离单元,都能依托这类磁芯的低漏磁特性,减少周边电路受到的电磁串扰。

  从实际设计逻辑来看,这类环形结构的尺寸边界需要严格匹配绕组的绕制空间,磁芯的内径尺寸要预留足够的穿线操作空间,毕竟环形绕组需要从中心孔反复穿绕,内径过小会直接提升绕制工序的操作难度,甚至会因为绕组弯折半径过小损伤漆包线的绝缘层;外径尺寸则要匹配整机安装位的预留空间,避免磁芯装入设备外壳后和周边结构件产生干涉;磁芯的轴向高度决定了单层绕组可排布的导线匝数,设计时需要结合导线线径、总匝数计算单层绕满后的厚度,预留出绝缘层、屏蔽层的包裹余量,避免绕组绕制完成后整体外径超出磁芯外圆边界,导致安装时出现卡滞。

  这类磁芯的功能核心是为交变磁场提供低磁阻的传导通路,闭合环形的结构让磁力线完全在磁芯内部形成回路,不会像叠片磁芯那样在拼接缝隙处出现向外扩散的漏磁通,实际应用中能有效降低变压器工作时对外的电磁辐射,也能减少周边金属结构件因为感应涡流产生的额外损耗。设计过程中需要优先保证磁环的截面尺寸一致性,整个圆周方向的截面面积偏差要控制在合理范围内,不然会导致局部磁密过高,工作时出现局部饱和的问题,直接影响变压器的负载能力。

  从安装适配的角度考虑,这类环形磁芯配套的变压器通常采用中心穿装的固定方式,磁芯的内孔需要匹配固定螺栓或者安装支架的直径,安装时要在磁芯和固定件之间增加绝缘缓冲衬垫,既可以避免硬质固定件压伤磁芯表面,也能阻断磁芯和金属安装件之间的导电通路,避免形成短路环产生额外的涡流损耗。磁芯的外圆表面需要保证足够的光滑度,不能有明显的凸起或者毛刺,不然绕制绕组时容易刮破漆包线的绝缘漆,造成绕组匝间短路的故障。

  在不同的应用场景下,这类环形磁芯的参数选择也有明显区别,用于工频电源隔离的磁芯会选择较大的截面面积,适配50Hz工频下的磁通密度要求,避免工作时出现磁饱和;用于高频开关电源的磁芯则会选用高频损耗更低的导磁材料,同时适当缩小磁芯的整体尺寸,匹配高频下更小的绕组匝数需求。不管是哪种应用场景,环形结构的闭合磁路设计都是核心优势,相比其他结构的磁芯,在同等功率等级下能做到更小的体积和重量,同时保持更低的工作温升。

  实际建模过程中,需要重点还原磁环的同轴度特征,内孔和外圆的同轴度偏差要控制在合理公差范围内,不然绕制绕组后会出现整体重量分布不均的问题,在有振动的使用场景下容易产生固定松动的隐患。磁芯的两个端面要保证平行度,避免安装时出现倾斜,导致和安装面之间存在间隙,影响固定的稳定性。另外还要考虑磁芯表面的绝缘处理层厚度,建模时可以适当预留涂层的厚度余量,保证后续生产加工时的尺寸匹配度,不会因为涂层增加的厚度导致装配干涉。
