方形穿线接线盒结构设计

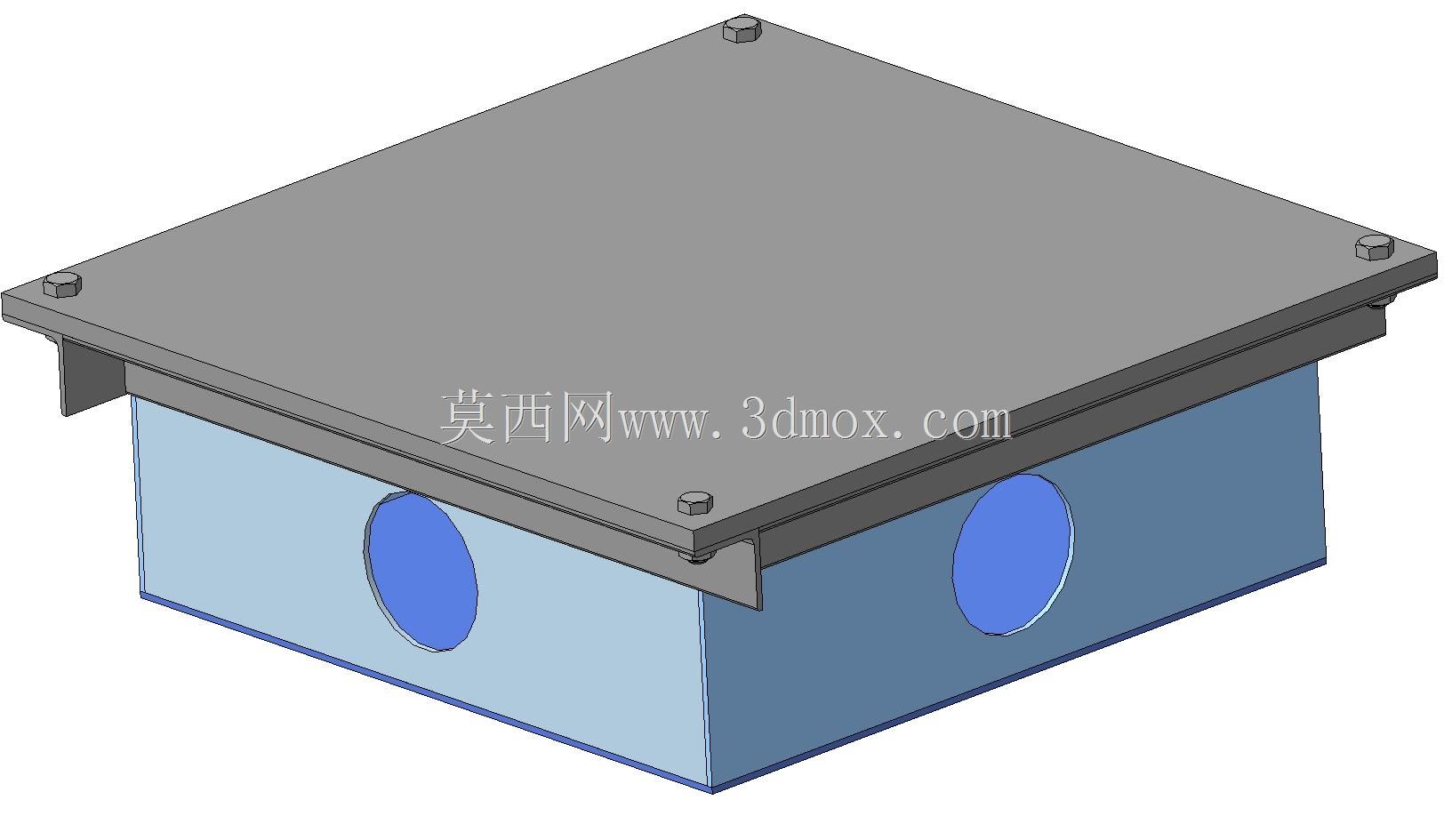

　　在工业电气布线、低压配电配套以及电源类设备的现场安装场景里，这类方形穿线接线盒是线缆转接、分线防护环节的常用部件，很多时候会配套电源变压器的出线端使用，用来规整从变压器绕组引出的二次侧线缆，避免线缆直接裸露在外部环境中，同时也能对线缆接头位置做物理防护，减少粉尘、水汽以及外力剐蹭对接线部位的损伤。从结构设计来看，这个壳体采用分体式装配逻辑，下盒体为带两个对称穿线孔的腔体结构，上盖通过四角的紧固件与盒体实现压紧固定，这种设计的好处是装配过程不需要复杂的卡扣对位，现场维护时只需要拆卸四角的紧固件就能打开盒体，对内部接线端子做检修或者重新布线，操作门槛很低，适合现场施工人员快速作业。

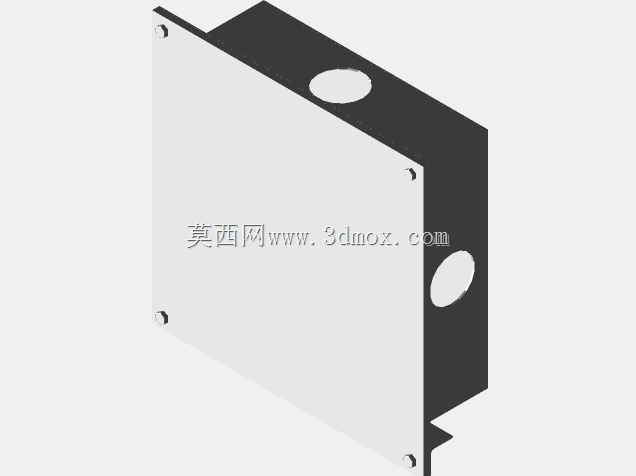

　　两个穿线孔分别设置在盒体相邻的两个侧壁上，开孔位置靠近盒体底部边缘，这样线缆穿入后可以顺着盒体内壁排布，不会和上盖的安装位置产生干涉，同时穿线孔的直径预留了足够的穿线余量，既可以穿入多股单芯线缆，也能适配带护套的多芯电缆，实际使用时可以根据穿入线缆的外径选配对应的橡胶护线圈，填充开孔和线缆之间的缝隙，进一步提升壳体的防护等级。盒体的腔体深度做了合理控制，既能够容纳常规的接线端子排、线缆接头以及预留的线缆弯曲余量，又不会因为腔体过深导致整体安装占用空间过大，上盖的边缘做了下翻边设计，盖合之后翻边可以刚好包覆住盒体的上沿，形成类似迷宫密封的结构，即使有少量溅水或者粉尘落在盒体顶部，也会顺着翻边的外侧滑落，不会直接进入盒体内部。

　　从安装边界来看，整个壳体的外形为规整的长方体，上盖的尺寸略大于盒体外径，安装时可以通过盒体底部的预留安装孔固定在安装面，也可以借助配套的安装支架做壁挂式固定，四角的紧固件采用标准外六角或者内六角规格，现场只需要常规的扳手或者内六角扳手就能完成拆装，不需要特殊工具。设计过程中特意将所有的棱角位置做了小圆弧过渡处理，避免安装和维护过程中尖锐的边角划伤施工人员，同时盒体和上盖的板材厚度选用了兼顾强度和重量的规格，既能够承受常规的外部挤压、踩踏载荷，不会因为轻微的外力就出现变形，也不会因为整体重量过大给安装固定带来额外负担。

　　在实际的电气配套场景里，这类接线盒除了配套变压器使用，也可以用在车间布线的线缆转接位置、设备内部的分线部位，用来整理不同走向的线缆，把所有的接线接头都封闭在壳体内部，既能够提升电气系统的整体安全性，避免人员误触带电接头，也能让布线布局更加规整，方便后期的线路排查和维护。穿线孔的位置设计也考虑了多方向布线的需求，两个相邻侧壁的开孔可以满足直角转向的布线需求，如果需要多方向出线，也可以在其余侧壁根据实际需求现场开孔，盒体的板材厚度足够支撑现场二次开孔加工，不会因为开孔导致盒体整体结构强度出现明显下降。上盖和盒体的配合面做了平面度处理，盖合之后配合面的缝隙均匀，如果有更高的防护需求，还可以在配合面之间加装橡胶密封垫，进一步提升防尘防水的能力，适配户外或者潮湿环境的使用需求。整个结构没有复杂的曲面或者特殊加工工艺，所有的部件都可以通过常规的钣金切割、折弯、冲压工艺完成加工，加工成本低，批量生产的良率高，也方便后期根据实际使用需求调整外形尺寸，适配不同的接线容量需求。
