编码器专用双法兰安装支撑固定座

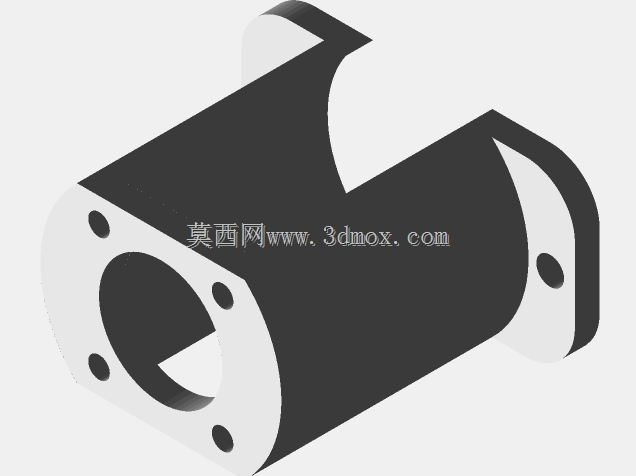

　　这款支撑座是专为编码器配套设计的安装固定构件，在工业传动检测场景中，编码器的安装同轴度、抗振稳定性直接决定了位置反馈、转速采集的信号精度，一旦安装基座出现形变或者同轴偏差，很容易导致编码器码盘磨损、脉冲信号丢失，进而引发整套伺服系统的定位误差，因此这类支撑座的结构设计需要同时兼顾安装精度保持、负载承载、装配便利性三个核心维度。从结构形态来看，该支撑座采用中空贯通的筒体作为主体结构，两端均设置带安装孔的方形法兰连接面，这种双法兰设计可以实现一端与设备传动端的轴承座或者输出轴端盖直接对接，另一端直接固定编码器本体，让编码器的输入轴与被测传动轴处于同一轴线上，省去了额外的联轴器调整支架，大幅压缩了轴向安装空间，尤其适合安装边界紧凑的伺服电机端、自动化生产线传动辊端、机床进给轴端的编码器加装场景。

　　筒体部分的壁厚经过针对性设计，既不会因为壁过薄导致装配拧紧时出现筒体形变，挤压内部穿过的传动轴或者编码器连接轴，也不会因为壁过厚造成整体重量过大，增加传动端的额外负载。两端法兰面上的安装孔采用对称均布设计，每个法兰面设置四个通孔，孔位公差按照IT7级精度控制，装配时可以通过对角拧紧螺栓的方式逐步压合，避免单侧受力导致法兰面倾斜，保证两端安装面的平行度误差控制在0.02mm以内，从安装基准上消除编码器轴的偏心应力。在实际应用场景中，这类支撑座常被用在物流分拣线的辊筒转速检测、包装机械的送膜轴位置反馈、数控机床的主轴转速采集、工业机器人关节的转角检测等位置，不同场景下的安装空间差异较大，该支撑座的筒体长度与法兰尺寸做了通用化匹配，既可以适配通孔型编码器的穿轴安装需求，也可以通过加装转接轴套适配实心轴编码器的安装，中空的内腔可以预留出编码器线缆的走线空间，避免线缆随轴转动出现磨损拉扯。

　　设计过程中，优先考虑了安装基准的统一性，将两端法兰的定位止口设置在同一轴线上，止口与筒体的内孔采用一次装夹加工成型的工艺思路建模，保证各配合面的同轴度，避免二次装夹带来的形位公差累积；法兰边缘做了小尺寸的倒角处理，既可以去除加工锐边防止装配划伤，也能在对接安装时起到导向作用，降低螺栓穿入的对位难度。从安装边界来看，支撑座的外轮廓没有突出的冗余结构，法兰的方形轮廓比圆形法兰更方便在平面安装面上定位，不需要额外加工止口槽也能实现周向防转，适合在现有设备的改造加装场景中使用，不需要对原有设备的安装面做过多加工处理，只需要按照法兰孔位打四个对应的螺纹孔即可完成固定。

　　筒体的外表面做了平整化处理，没有多余的凸台结构，在空间局促的安装位置，可以避免和周边的管线、其他结构件产生干涉，同时平整的外壁也方便加装传感器支架或者走线固定座，拓展现场改造的适配性。在抗振性能设计上，筒体与法兰的连接位置做了圆弧过渡处理，避免直角连接处的应力集中，在设备运行产生持续振动的工况下，不会因为应力集中导致连接位置出现疲劳裂纹，长期使用也能保持安装精度的稳定，减少编码器的校准维护频次。不同于普通的管道连接法兰，这款支撑座的内孔尺寸是按照编码器的常用轴径范围设计，内孔表面的粗糙度要求控制在Ra1.6，既可以保证穿过的连接轴不会和内孔壁产生摩擦，也能在需要加装轴套的时候提供稳定的配合基准，适配不同轴径的编码器安装需求，减少现场改制的工作量。
