铁艺围栏喷漆作业工装夹具三维设计

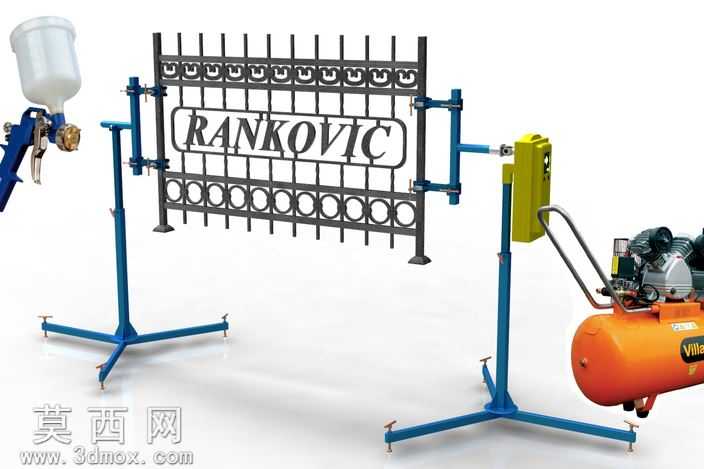

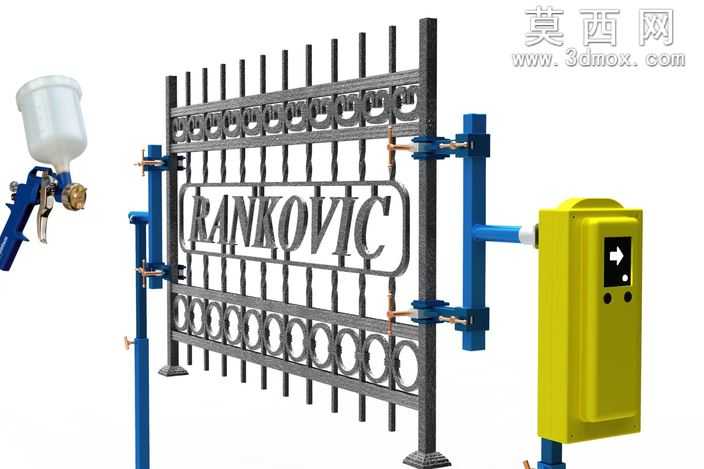

本三维模型针对铁艺围栏构件的喷涂作业场景设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配公差进行尺寸约束，可直接导出工程图用于生产加工参考。模型主体包含两套三脚可调支撑支架、围栏夹持固定组件、重力式喷漆枪、活塞式空气压缩机四个核心部分，建模过程中对每一处结构细节都做了还原：三脚支架采用方管焊接结构设计，底部配置可调脚杯，可适配不平整的车间地面，支撑立柱带有高度调节锁紧结构，能够根据不同尺寸的铁艺围栏调整作业高度，满足多规格工件的装夹需求；夹持组件采用蓝色喷塑金属材质渲染，夹头位置设置了软质防护垫结构，避免装夹过程中刮花铁艺工件的表面镀层，锁紧机构采用快拆式手柄设计，可快速完成工件的装夹与拆卸，提升喷涂作业的周转效率。配套的重力式上壶喷漆枪还原了枪体扳机、气阀调节旋钮、涂料壶、喷嘴的全部结构，材质区分了金属枪身、塑料涂料壶、橡胶密封件的不同质感，渲染时采用金属磨砂、高光塑料、哑光橡胶的不同材质参数，还原真实工具的视觉效果；活塞式空气压缩机模型还原了橙色储气罐、泵头组件、压力表、推车扶手、排气快插接口的细节，储气罐表面做了金属烤漆质感处理，泵头部分的散热片、传动皮带护罩都做了精细化建模，管路连接位置的接头、阀门结构均按照实物比例还原。设计思路围绕铁艺喷涂作业的实际痛点展开，传统铁艺围栏喷涂多采用地面铺设防护物直接摆放作业，存在翻面困难、底部喷涂死角、工件易粘污的问题，本套工装通过双侧可翻转夹持结构，让工件可在装夹状态下完成360度旋转，无需反复拆卸即可完成全表面喷涂作业，三脚支架的跨距设计经过稳定性验算，装夹最大尺寸围栏时不会出现倾翻风险，配套的喷涂设备模型可用于作业工位的布局规划仿真，提前校验气管走线、设备摆放距离是否符合喷涂作业的安全规范，整套模型的装配体约束完整，可直接做运动仿真演示夹持翻转、支架高度调节的动作过程，材质渲染参数可直接用于方案汇报的效果图输出，为喷涂作业工位的工装改良、作业流程优化提供直观的三维参考。
