凿具配套冲压工装模具三维结构设计

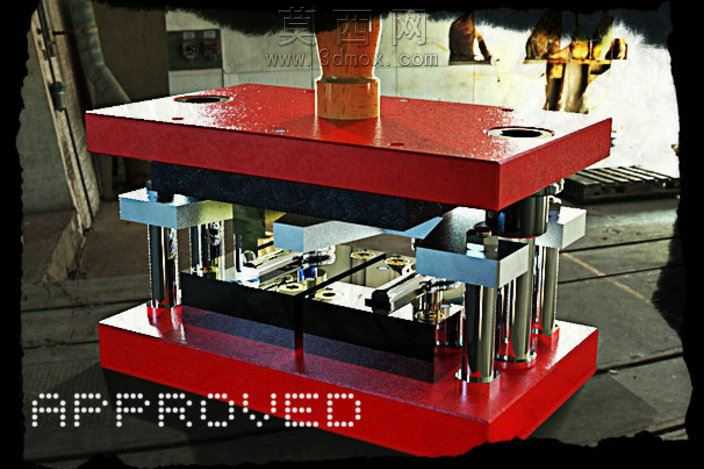

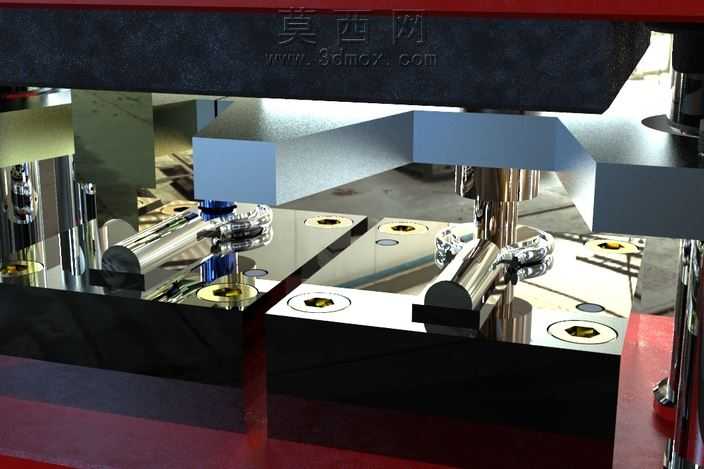

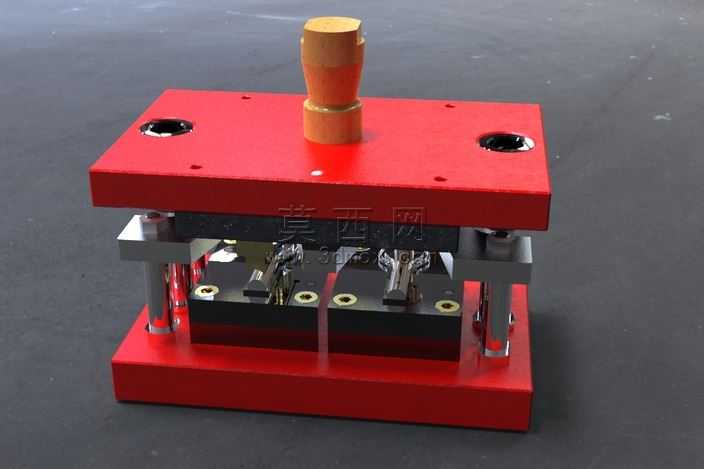

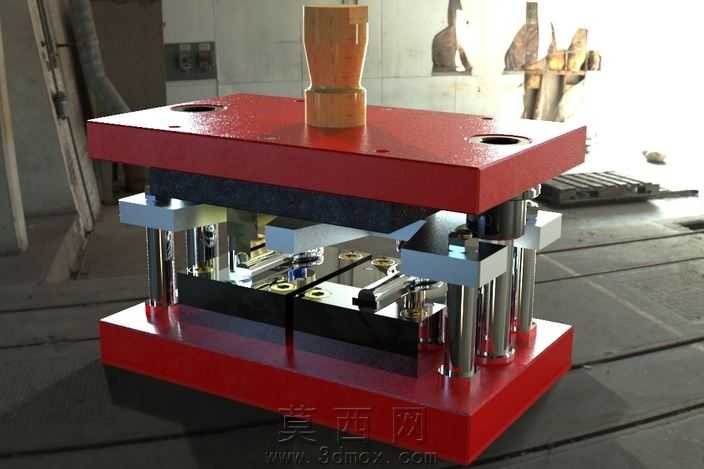

本作品为凿具加工所用的冲压工装三维模型，整体采用三板式模架结构设计，在三维建模过程中严格遵循冲压模具的设计规范，对上下模座、导柱导套、凸模固定结构、卸料组件、定位机构等所有零部件进行了1:1等比例参数化建模，每一处装配间隙、配合公差都按照实际五金冲压加工的工艺要求进行设定，保证模型结构完全符合真实生产场景的工装设计逻辑。模型渲染阶段采用写实工业渲染方案，上下模座赋予高光泽红色烤漆金属材质，还原真实工装模座的漆面质感，导柱导套、凸模等工作部件赋予抛光不锈钢金属材质，精准表现金属加工面的高光反射与金属肌理，垫板、卸料板等组件赋予发黑处理钢材材质，通过不同材质的质感区分清晰展现模具的层级结构与各部件功能分区，同时搭配工业车间场景的环境光效，让渲染效果贴近真实生产车间内的工装实物状态。从结构设计来看，顶部的模柄结构可直接适配常规冲压机床的滑块装夹位，四根高精度导柱导套均匀分布在模座四角，为上下模合模提供精准的导向定位，避免冲压过程中出现偏载错位问题，保证凿具加工的尺寸精度；中间层设置弹性卸料结构，可在冲压完成后自动将工件与凸模分离，提升加工操作的流畅性，内部的凸凹模组件针对凿具的加工轮廓做了适配性的刃口设计，定位块可精准固定待加工坯料的位置，减少装夹定位的辅助时间。整个设计思路围绕凿具类五金零件的小批量冲压加工需求展开，在保证结构强度、冲压精度的前提下，尽可能简化了非必要的复杂结构，降低工装的加工制造成本，同时所有易损耗的工作部件都设计为可拆换结构，后期刃口磨损后可单独更换配件，延长整套工装的使用寿命，模型完整还原了整套工装的装配关系与工作逻辑，可作为冲压工装设计、五金加工工艺学习的参考案例。
