奥迪A3相关ecarteur工装工作台三维设计

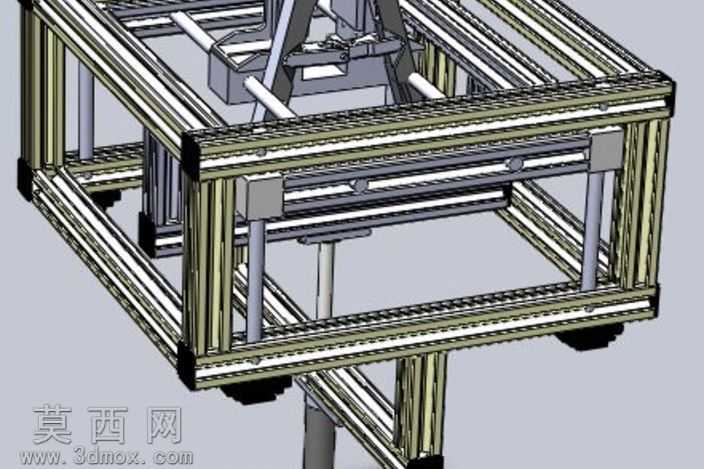

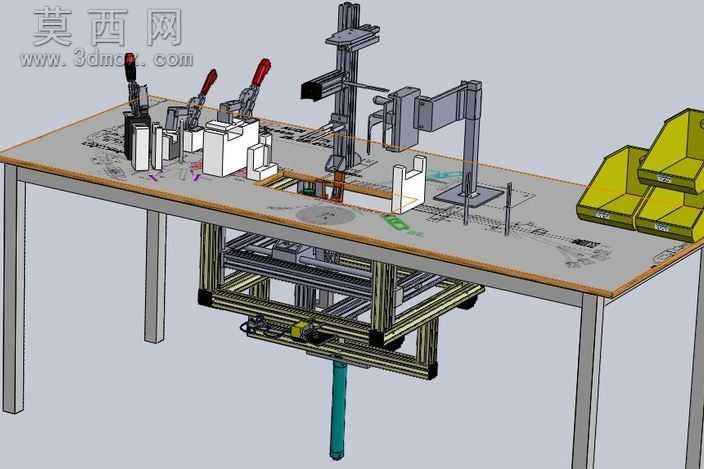

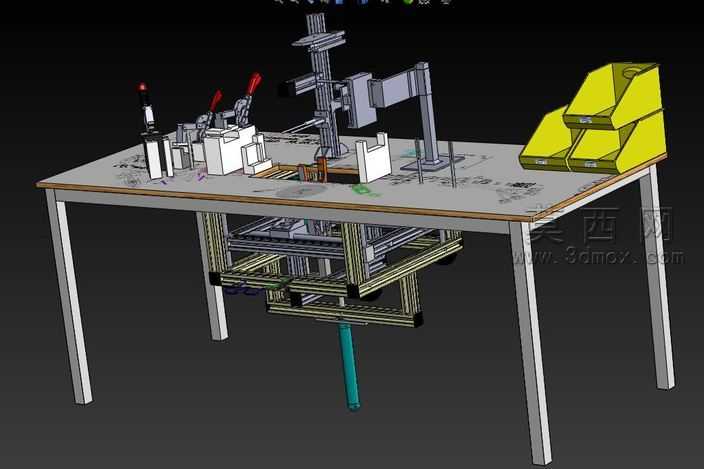

本作品为针对奥迪A3相关ecarteur工序设计的工装工作台三维建模成果，整体建模过程严格遵循实际工装设计的逻辑流程，首先完成工作台主体框架的搭建：采用工业铝型材搭建下部支撑框架，搭配四条金属方管支腿保证整体结构的承重稳定性，工作台面选用耐磨复合板材，还原实际生产工位的台面材质特性，台面边缘做包边处理的细节建模，还原真实工装的安全设计细节。在台面功能组件的建模阶段，依次完成多组手动快夹夹具、定位挡块、检测支架、双工位料盒的结构搭建：手动快夹夹具还原了压臂、手柄、底座的完整传动结构，可清晰展示夹具的压紧行程与开合角度；定位挡块根据待加工工件的外形轮廓做适配性的仿形设计，保证工件装夹时的定位精度；中部的立式检测支架采用多轴可调的结构设计，支架上的安装座预留了检测元件的安装位，可适配不同规格的检测探头调整位置；台面右侧的黄色双工位料盒做了倾斜导料的结构设计，方便操作人员取放工件，料盒的加强筋、安装固定孔都做了精细化建模。工作台下部的升降机构采用铝型材框架搭配导向柱、驱动杆的结构，还原了工装可升降调整的功能特性，驱动杆的连接法兰、导向套的配合结构都做了准确的结构还原。渲染阶段针对不同部件赋予对应材质：铝型材部件赋予磨砂银白金属材质，金属支腿赋予哑光不锈钢材质，工作台面赋予浅灰色耐磨复合板材质，手动夹具的手柄部分赋予红色防滑塑料材质，料盒部分赋予亮黄色工程塑料材质，驱动杆部分赋予青绿色金属喷漆材质，整体渲染光影采用车间作业环境的柔光效果，清晰展示各部件的结构层次与装配关系。整个设计围绕ecarteur工序的作业需求展开，所有组件的布局都符合人机工程学要求，操作位预留了足够的作业空间，夹具与检测组件的位置匹配工件的装夹与检测流程，可直观展示该工装的整体布局、部件组成与功能逻辑，为后续的实物加工、装配调试提供清晰的三维参考。
